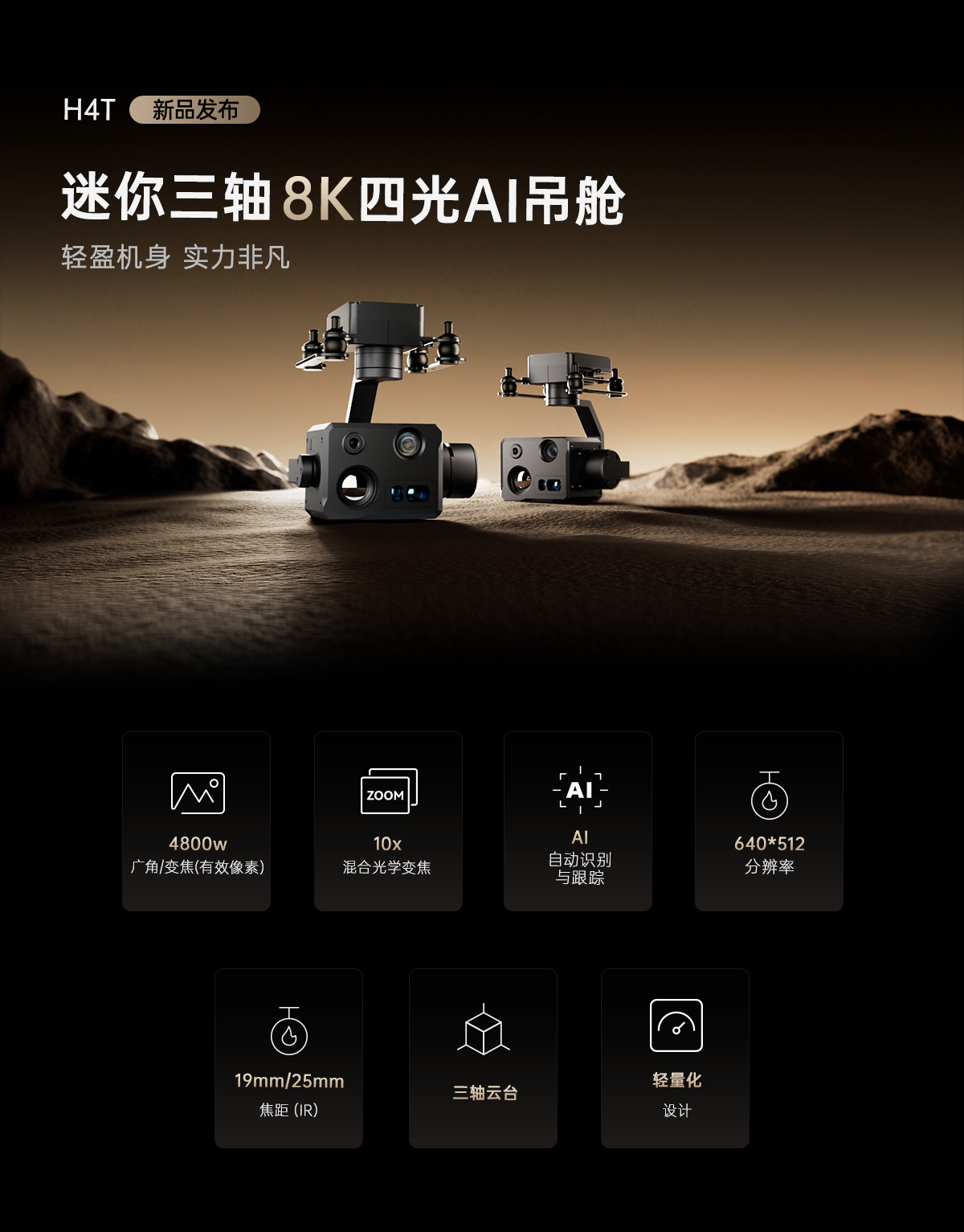

品灵 H4T 迷你三轴8K四光AI吊舱

新品发布轻盈机身实力非凡

4800w广角（有效像素），4800w变焦（有效像素），AI自动识别与跟踪, 640*512分辨率9mm/25mm焦距（IR），三轴云台，轻量化设计

详细介绍

整体参数
输入电压	14.8V~25.2V
动态电流	1250~1650mA @ 16V
功率	平均功率20W, 峰值功率 26.4W
视频输出	以太网：IP (RTSP/UDP 720p/1080p@25fps H264/H265)
控制方式	S.BUS或串口TTL二选一 (默认TTL) / 网络TCP / 网络UDP
可见光相机变焦	10x组合混合光学变焦，160x组合混合光学数码变焦
防护等级	IP4X

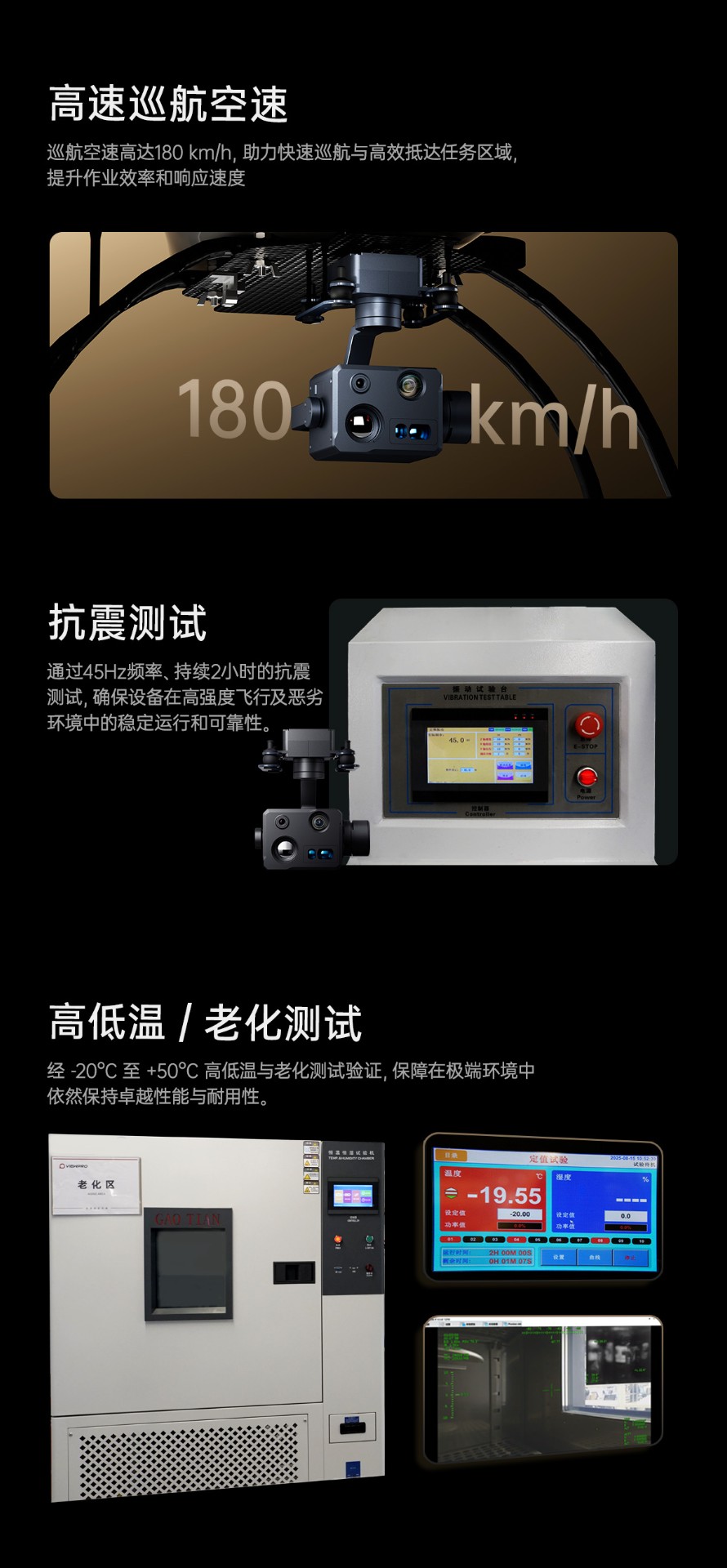

工作环境温度	-20℃ ~ +50℃
存储	顶部插槽TF卡1 (存储容量256G以内,读写速度 class 10以上)
存储	相机插槽TF卡2 (存储容量512G以内,读写速度 A2 V30)
TF卡中的图片存储格式	顶部插槽TF卡1：可见光19201080 热像640512
TF卡中的图片存储格式	相机插槽TF卡2 ：广角 / 变焦相机分辨率80006000 / 40003000可选 ,默认12MP像素
TF卡中的视频存储格式	顶部插槽TF卡1：1920×1080@25fps

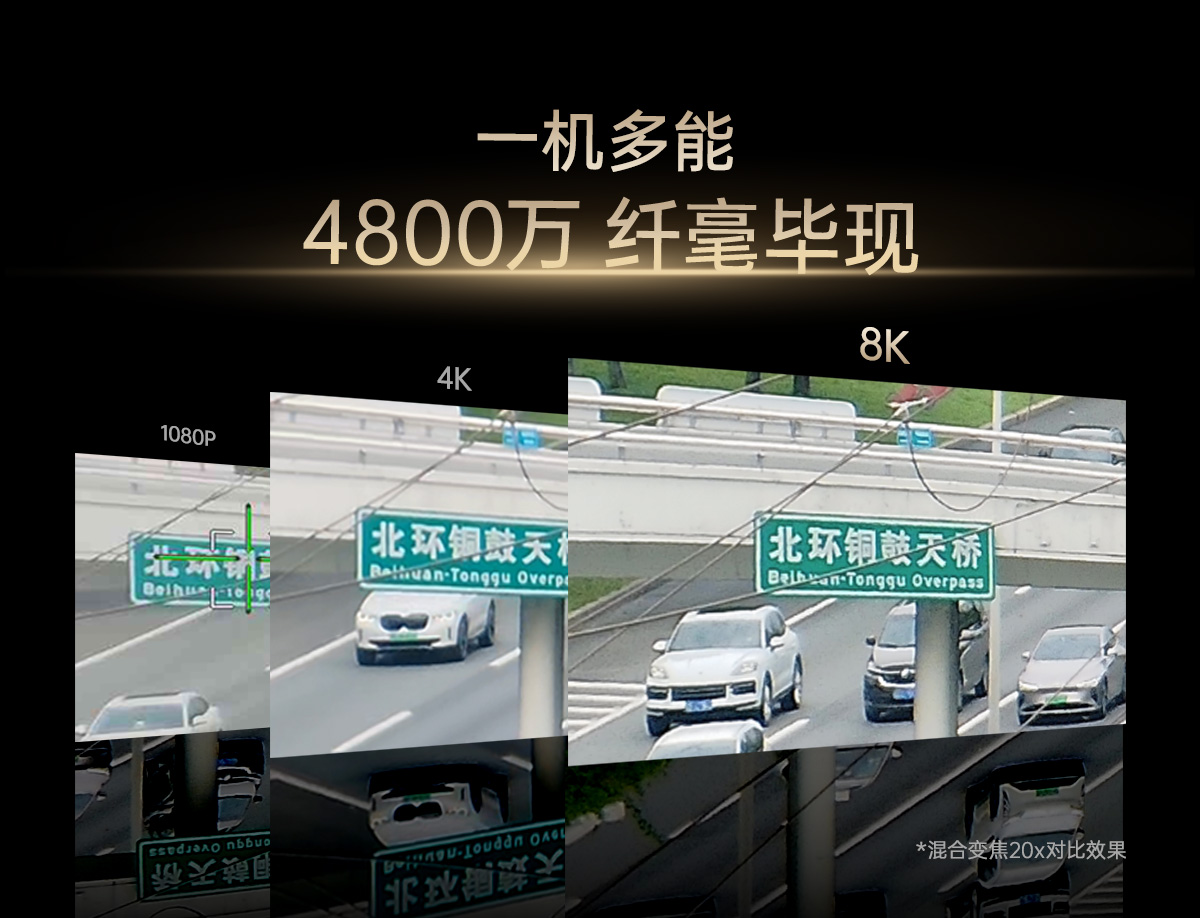

TF卡中的视频存储格式	相机插槽TF卡2 ：广角 / 变焦相机分辨率1080P/4K/8K可选，默认4K@30fps
产品重量	约420g

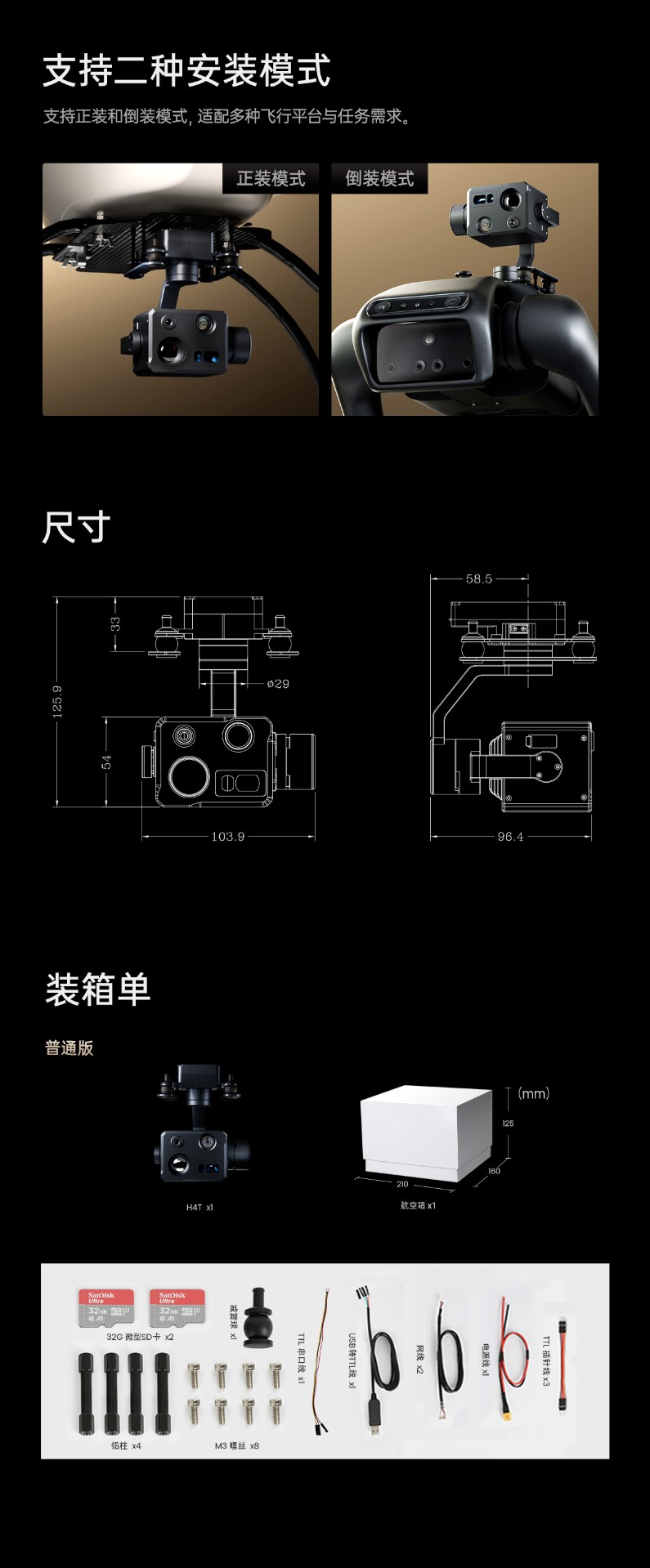

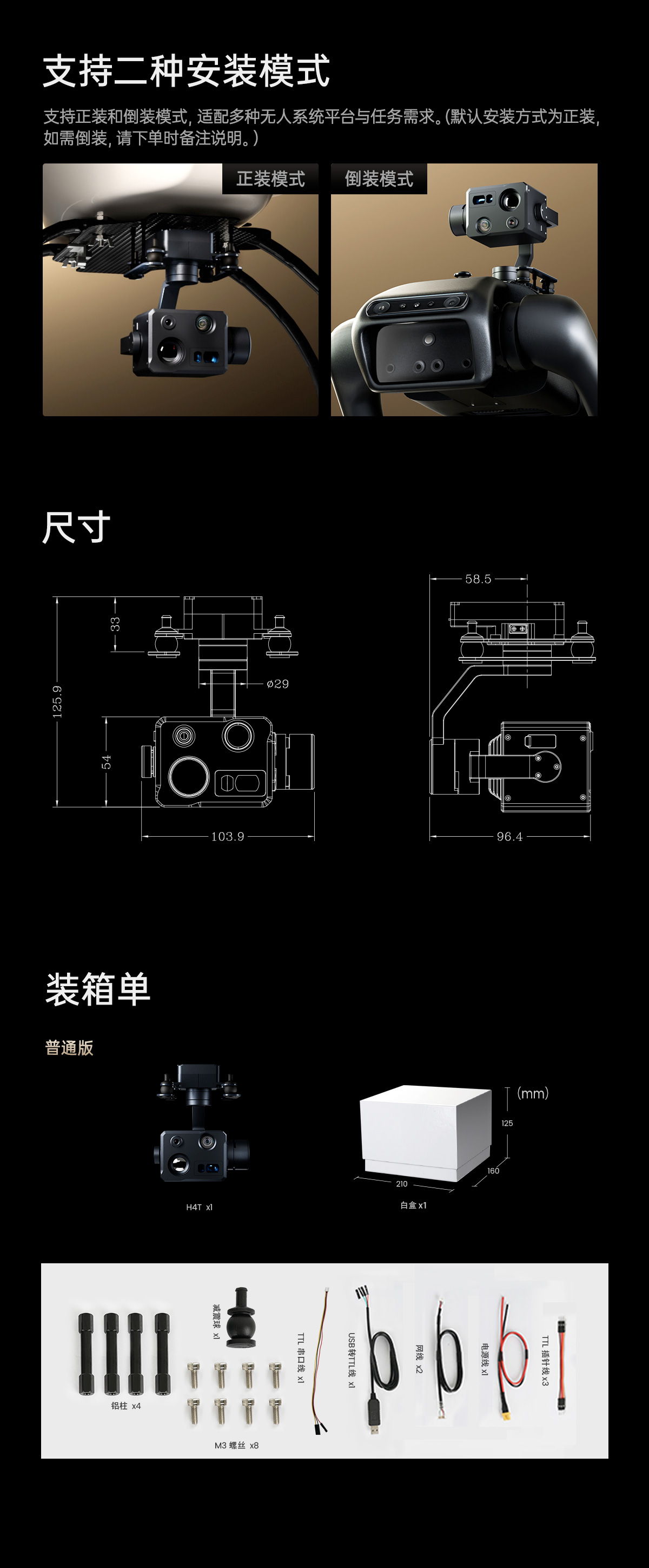

产品尺寸	102.597.5124.9mm

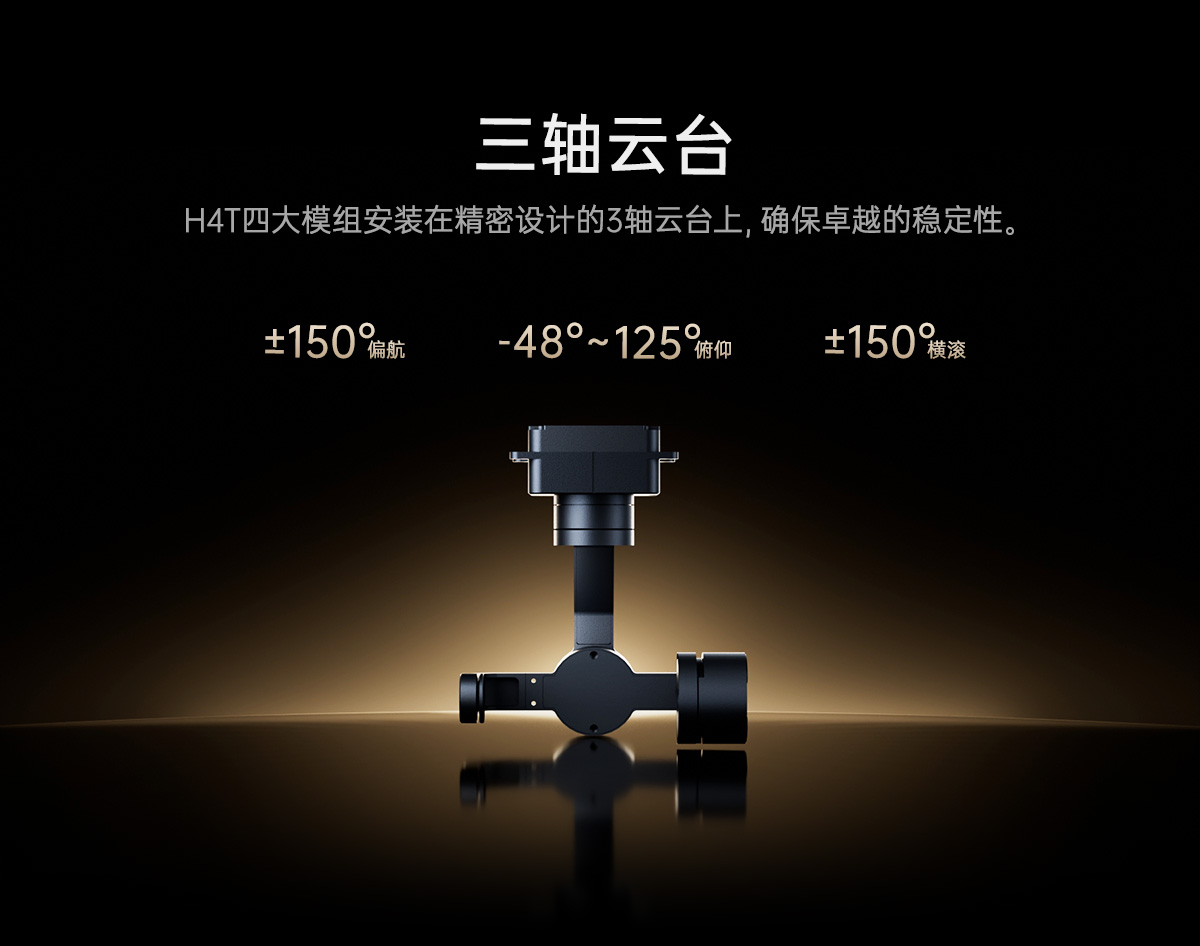

云台参数
结构设计角度范围	俯仰角度:-65°( 上 )～135°（下）, 横滚角度: ±50°, 偏航角度: ±150°
软件限制角度范围	俯仰角度: -45°～125°, 偏航角度: ±140°
角度抖动量	俯仰/横滚/偏航角度：±0.02°
一键回中	√

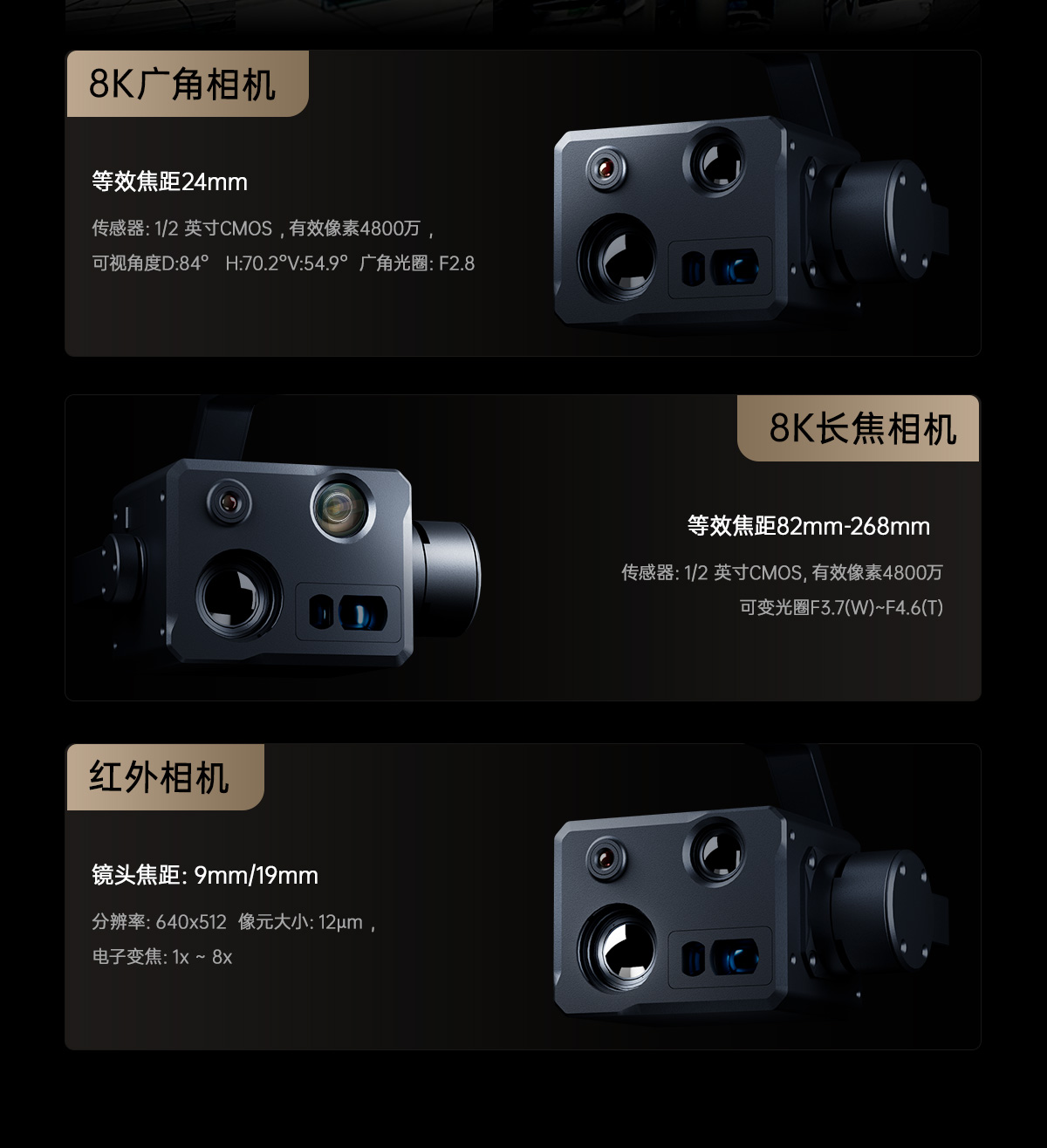

广角相机参数
图像传感器	1/2 英寸CMOS(H:6.4mm, V:4.8mm, D:8.0mm)
像元尺寸	0.80 µm (H) ×0.80 µm (V)
图像素数	4800万像素(8000*6000)
EFL	4.49mm
等效焦距	24.29mm
光圈值	F2.8
可视角度FOV	D:84° H:70.2° V:54.9°
光学畸变	2.50%
变焦相机参数
图像传感器	1/2 英寸CMOS(H:6.4mm, V:4.8mm, D:8.0mm)
像元尺寸	0.80 µm (H) ×0.80 µm (V)
图像素数	4800万像素(8000*6000)
倍数	3.3x光学
EFL	15.3~49.7mm±5%
等效焦距	82.77-268.88mm
光圈值	F3.7(W)~F4.6(T)
可视角度FOV	D: 28.3°(W)~8.9°(T) H: 23.2°(W)~7.2°(T) V: 17.6°(W)~5.4°(T)
光学畸变	1.6%（Wide）～1.4%（Tele）， @∅8mm
热像仪参数
镜头焦距	25mm
光圈值	F1.2
水平视场角	17.5°
垂直视场角	14°
探测距离 (人: 1.8x0.5m)	1042m
识别距离 (人: 1.8x0.5m)	260m
验证距离 (人: 1.8x0.5m)	130m
探测距离 (车: 4.2x1.8m)	3194m
识别距离 (车: 4.2x1.8m)	799m
验证距离 (车: 4.2x1.8m)	399m
工作制式	非制冷长波 (8μm~14μm)
探测器像素	640*512
像元大小	12μm
调焦方式	无热化免调焦
NETD（热灵敏度/噪声等效温差）	≤50mK@F1.0 @25℃

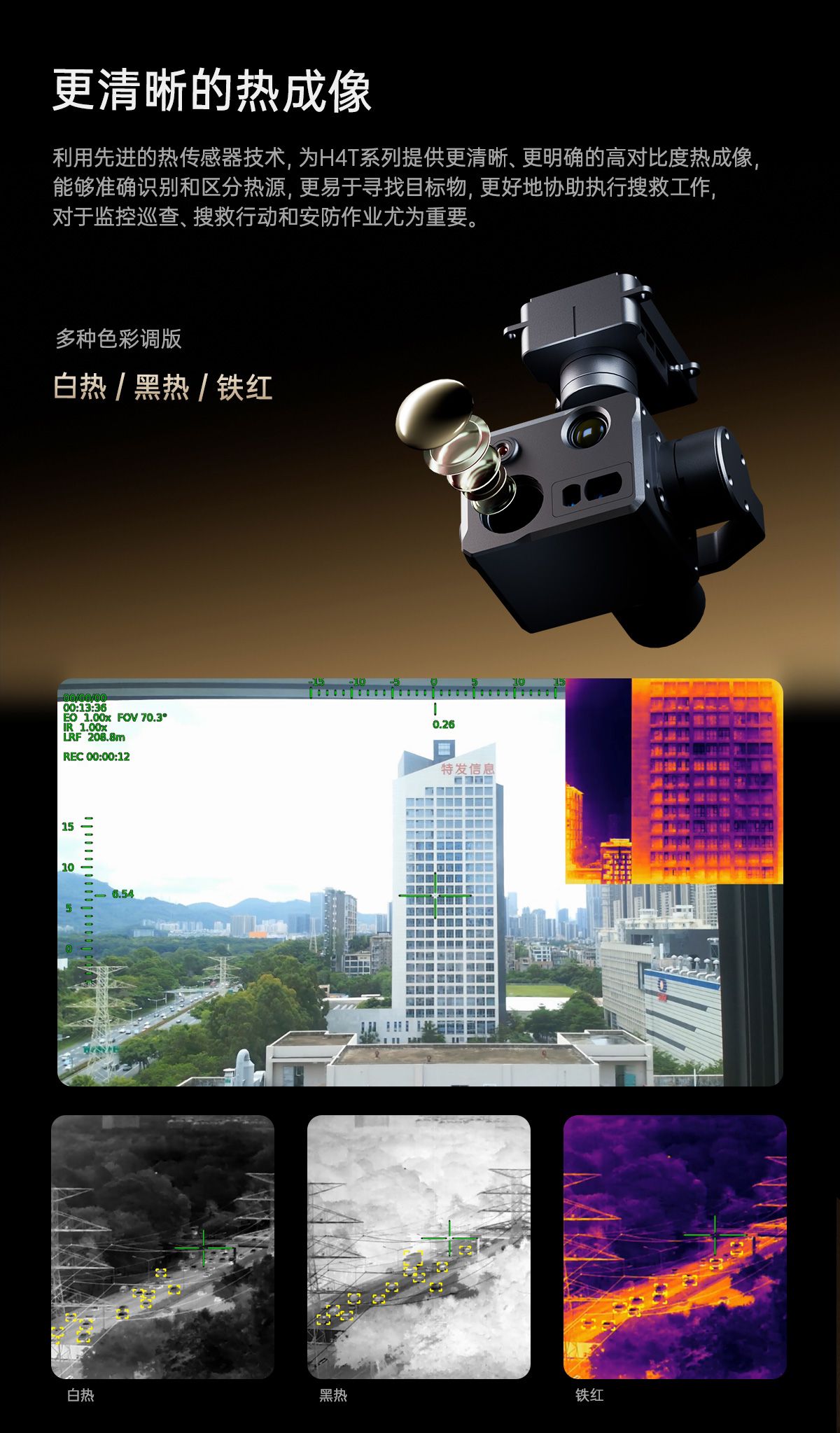

色板	白热，黑热，铁红
电子变倍	1x ~ 8x
测温功能（选配）	测温范围：-20℃~+150℃, +100℃~+650℃
测温功能（选配）	测温精度：±3℃或者读数的±3%,取最大值
跟踪性能参数
偏差像素更新速率	30Hz
偏差像素输出延迟	<30ms
最小目标对比度	5%
最小信噪比	4
最小目标尺寸	16*16 像素
最大目标尺寸	256*256 像素
跟踪速度	48 像素/帧
目标记忆时间	100场
识别性能参数
类型	人、车
同时能检测的数量	≥ 10 个目标
对比度	≥ 5%
最小目标尺寸	5×5 像素
车辆检测概率	≥85%
虚警率	≤10%

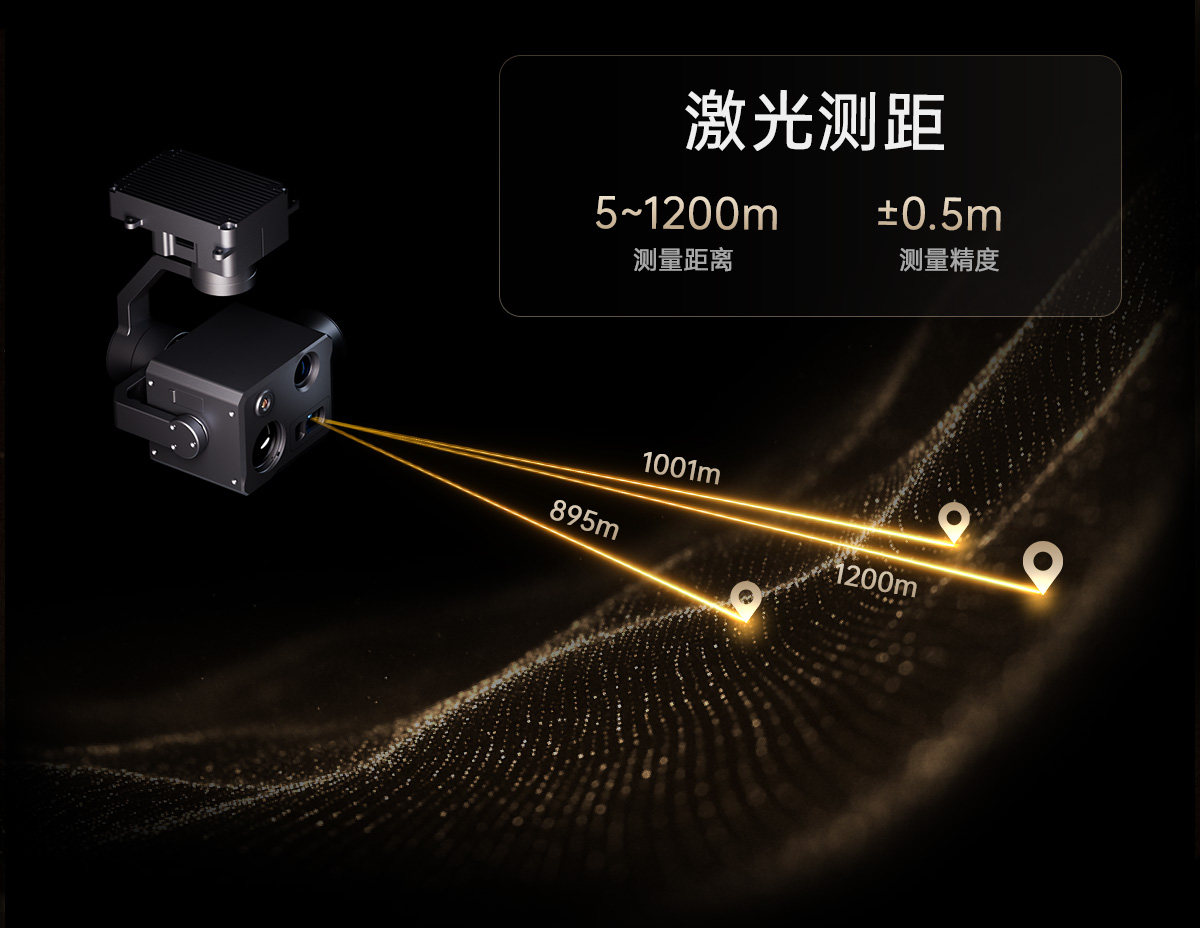

测距性能参数
有效距离	5~1200 米
误差精度	1米
光束	905nm 脉冲激光
发散角	~6 mrad
激光脉冲频率	0.1--4Hz
安全等级	Class1
位置解析	目标的经纬度
测量	测量出画面中心位置物体到激光仪的两点距离
特色功能
OSD	显示或者隐藏(云台航向/俯仰角度,倍数,测距值,TF卡状态,飞机GPS及海拔高度,目标点GPS及海拔高度,日期时间)
照片属性（POS）	支持拍摄时间和GPS坐标
网络读卡	HTTP读取照片,下载视频

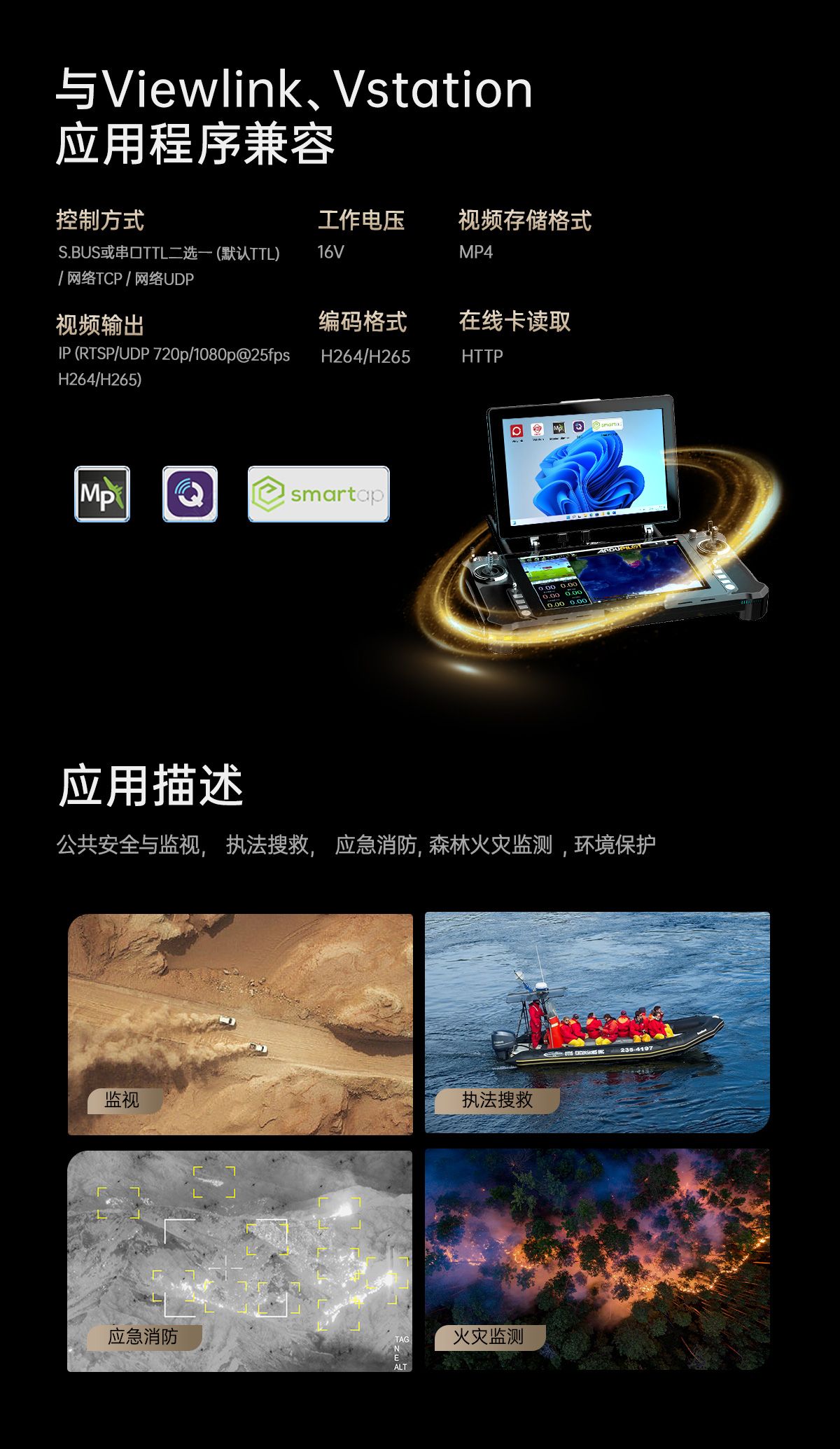

KLV（UDP）	支持卡录或者Viewlink视频播放
ArduPilot / PX4	支持（Mavlink协议控制) 选配:支持ArduPilot Follow me功能
画面显示	EO+IR /IR+EO /EO /IR
双路视频流输出（选配）	支持（一路EO输出,一路IR输出,开启后不支持录制视频）
