| 硬件参数 | |
| 工作电压 | 16V |
| 输入电压 | 4S ~ 6S (14.8V~25.2V) |
| 输出电压 | 5V (PWM控制连接) |
| 动态电流 | 850~1500mA @ 16V |
| 功率 | 13.6W ~ 24W |
| 工作环境温度 | -20℃ ~ +50℃ |
| 视频输出 | IP (RTSP/UDP 720p/1080p 25fps/30fps H264/H265) / SDI (1080P 30fps) |
| 存储 | TF卡 (存储容量512G以内,读写速度 class 10以上,将TF卡格式化为FAT32) |
| TF卡中的图片存储格式 | JPG(1920*1080) |
| TF卡中的视频存储格式 | MP4(1080P 30fps) |
| 控制方式 | PWM / S.BUS / TTL / TCP / UDP |
| 云台参数 | |
| 结构设计角度范围 | 俯仰角度:-45°( 上 )～135°（下）, 偏航角度: ±360°*N |
| 软件限制角度范围 | 俯仰角度: -40°～125°, 偏航角度: ±360°*N |
| 角度抖动量 | 俯仰/横滚/偏航角度：±0.02° |
| 一键回中 | √ |
| 相机参数 | |
| 图像传感器 | 1/2.8 英寸 STARVIS2 CMOS Sensor |
| 图像传感器 ( 有效像素数 ) | 约 213 万像素 |
| 镜头 | 30 倍光学变焦 |
| f=4.3mm(广角端 )到129.0mm(远端 ) | |
| F1.6 到 F4.7 | |
| 可视角度 ( 水平 ) | 64.0° ( 广角端 ) 到 2.4° ( 远端 ) |
| 数字变焦 | 12 倍 ( 使用光学变焦后为 360 倍 ) |
| 最低照度(50%) | 0.009 lx(1/30 sec,50%高灵敏模式开) |
| 0.09 lx (1/30 sec, 50%,高灵敏模式关) | |
| 建议照度 | 100 lx 到 100,000 lx |
| 信噪比 | 50 dB 以上 |
| 增益 | 自动 / 手动 (0 步阶到 28 步阶 , 0 to 50.0 dB） |
| 最大增益限制 (6 步阶到 28 步阶 , 10.7 to 50.0 dB ) | |
| 快门速度 | 1/1 秒到 1/10,000 秒 , 22 步阶 |
| 同步系统 | 内置 |
| 曝光控制 | 自动， 手动， 优先模式 ( 快门优先 & 光圈优先 )， EV 补偿， 慢速 AE |
| 背光补偿 | 有 |
| 白平衡 | 自动， 自动跟踪白平衡， 室内， 室外， 室外自动， 钠灯 ( 固定 / 自动 / 室外自动 )， 一键式， 手动 |
| 聚焦 | 自动 , 手动 |
| 最小物距 | 10 mm ( 广角端 ) 到 1200 mm( 远端 ) ( 默认 : 300 mm) |
| 自动 ICR | 有 |
| 降噪 | 有 |
| 图像稳定器 | 有 |
| 除雾 | 有 |
| 热像仪参数 | |
| 镜头焦距 | 50mm |
| 水平视场角 | 17.5° |
| 垂直视场角 | 14.0° |
| 探测距离 (人: 1.8x0.5m) | 2083米 |
| 识别距离 (人: 1.8x0.5m) | 521米 |
| 验证距离 (人: 1.8x0.5m) | 260米 |
| 探测距离 (车: 4.2x1.8m) | 6389米 |
| 识别距离 (车: 4.2x1.8m) | 1597米 |
| 验证距离 (车: 4.2x1.8m) | 799米 |
| 工作制式 | 非制冷长波 (8μm~14μm) |

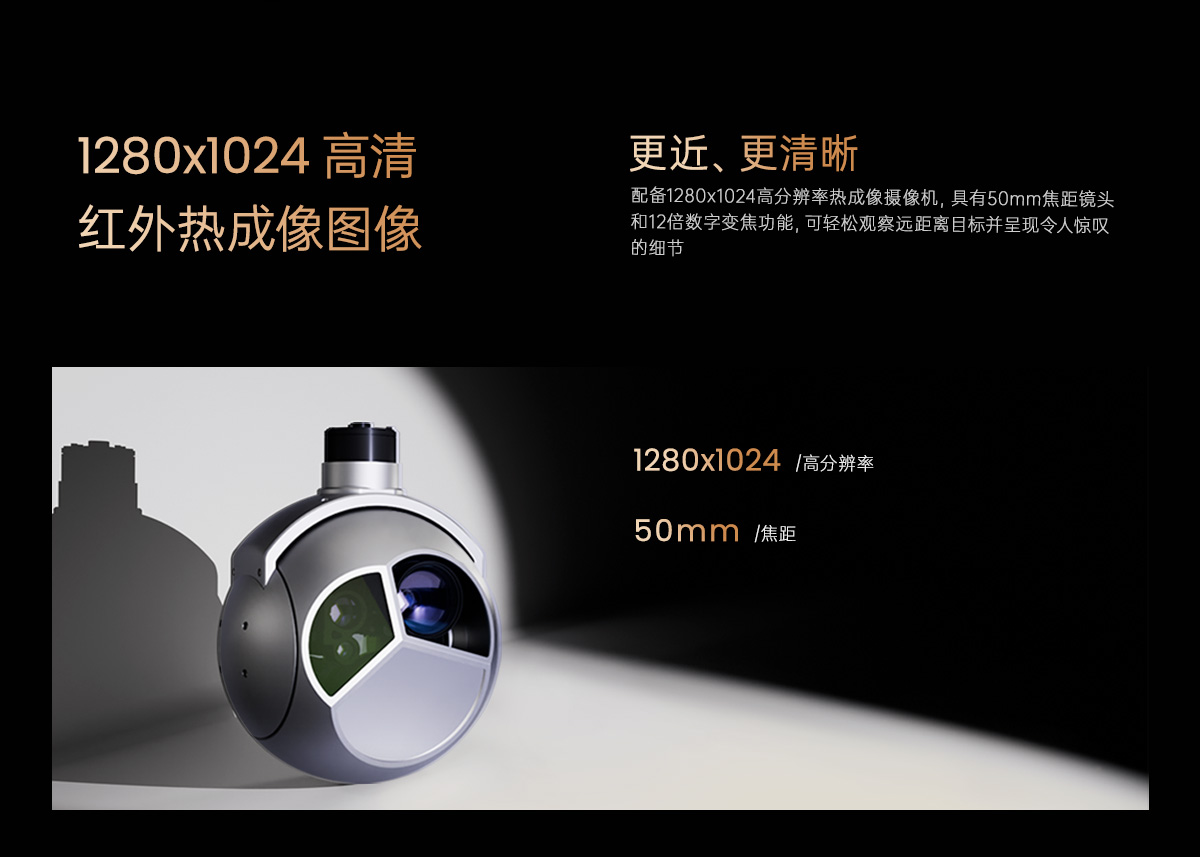

| 探测器像素 | 1280*1024 |
| 像元大小 | 12μm |
| 调焦方式 | 无热化免调焦 |
| NETD（热灵敏度/噪声等效温差） | ≤40mK@25℃,F #1.0 |
| MRTD | ≤400mK@25℃,F #1.0 |

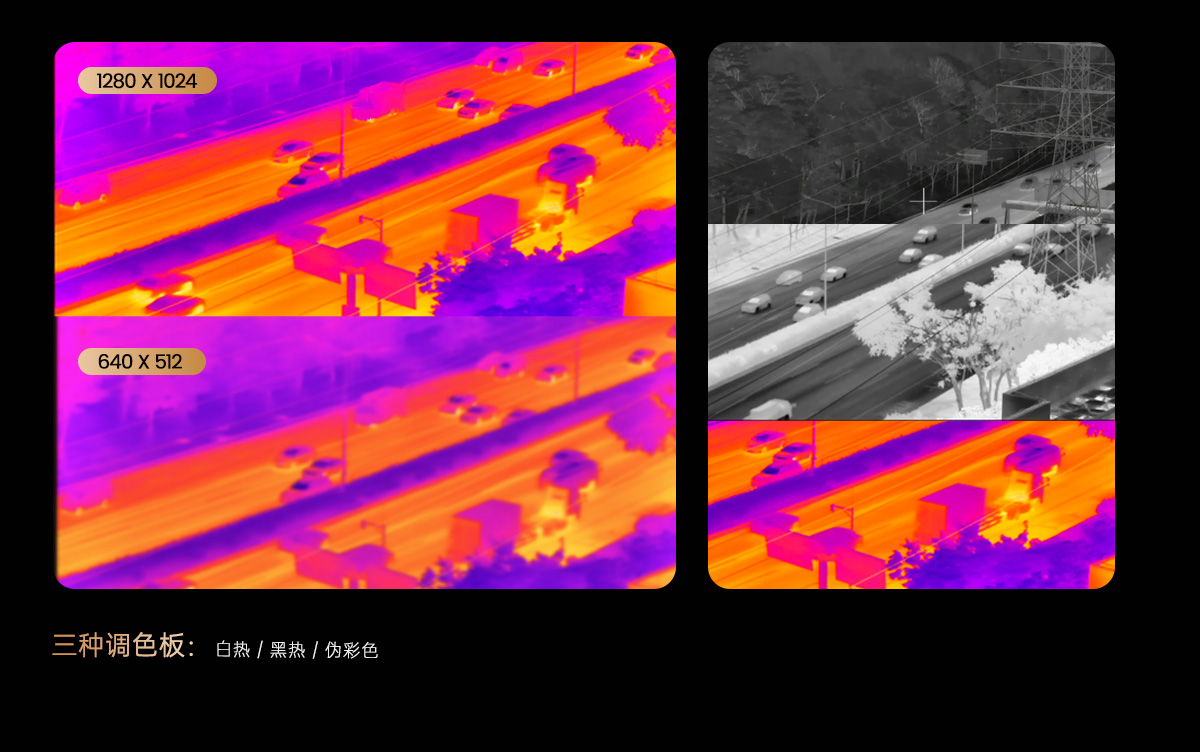

| 色板 | 白热，黑热，伪彩 |
| 电子变倍 | 1x ~ 4x |
| 快门 | 双稳态快门 |

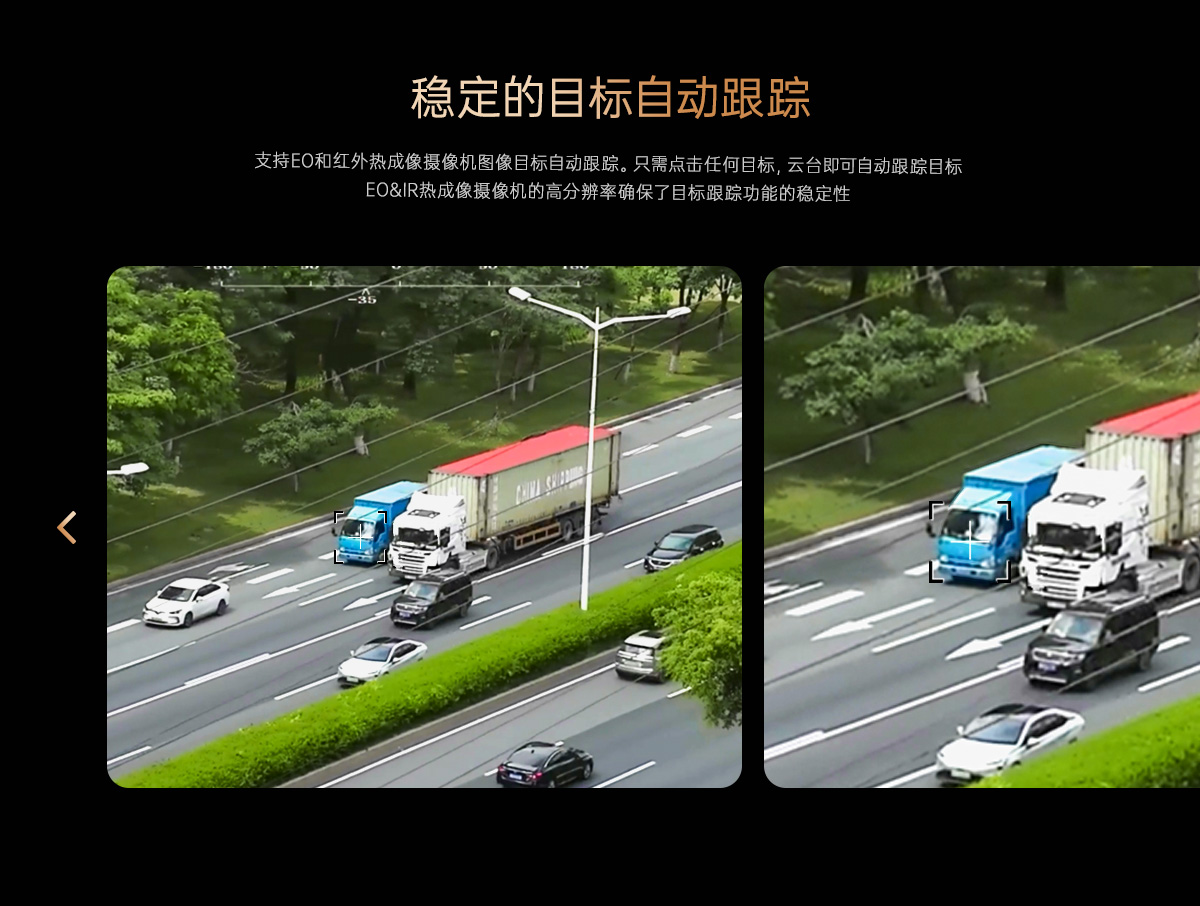

| 跟踪性能参数 | |
| 偏差像素更新速率 | 50Hz |
| 偏差像素输出延迟 | 5ms |
| 最小目标对比度 | 5% |
| 最小信噪比 | 4 |
| 最小目标尺寸 | 32*32 像素 |
| 最大目标尺寸 | 128*128 像素 |
| 跟踪速度 | 48 像素/帧 |
| 目标记忆时间 | 100 帧(4s) |
| 在目标位置上噪声的均方根值 | ＜0.5 像素 |

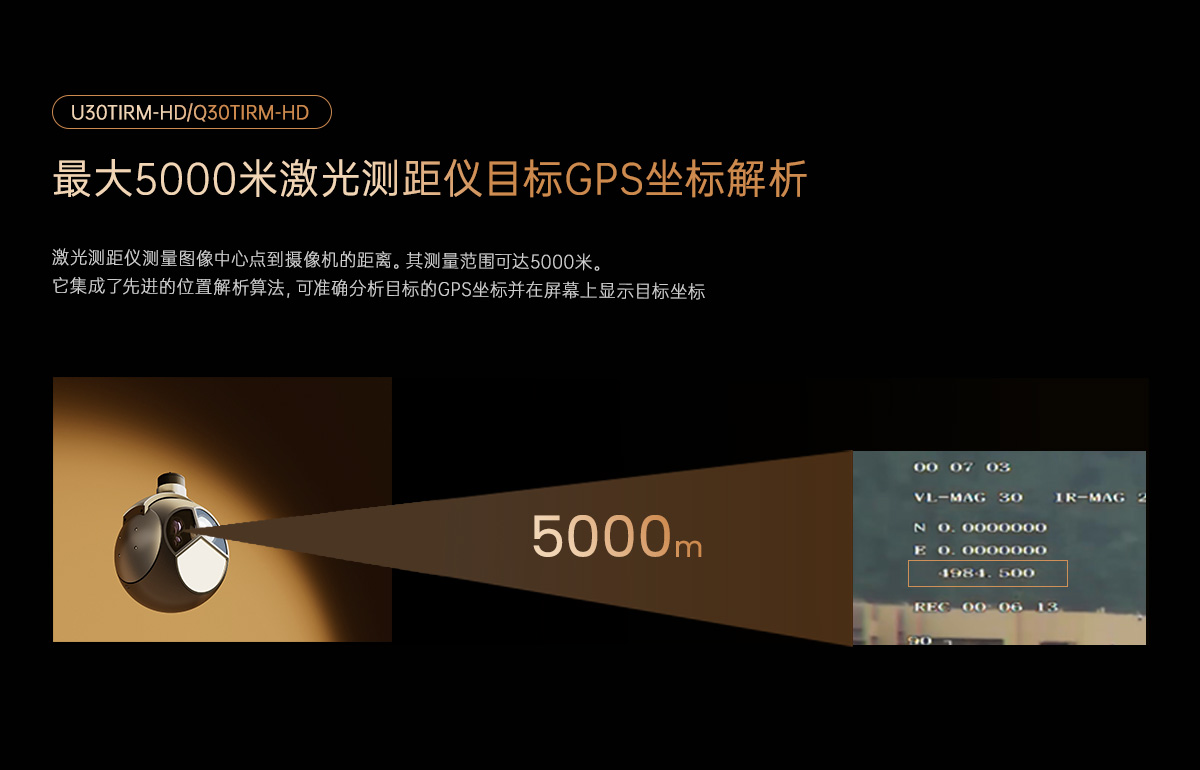

| 测距性能参数 | |
| 有效距离 | 通视条件下能见度不低于 8km，漫反射率≥0.3，湿度≤80%， 对车辆（2.3m×2.3m 目标）测距距离≥3km； 对人员（1.75m×0.75m 目标）测距距离≥1.5km； 对大目标（楼房）测距距离≥5km |
| 测距精度 | ≤1m（RMS） |
| 波长 | 1535nm |
| 激光发散角 | ≤0.5mrad |
| 连续测距频率 | 1~10Hz |
| 位置解析 | 目标的经纬度 |
| 测量 | 测量出画面中心位置物体到激光仪的两点距离 |
| 特色功能 | |
| OSD | 显示或者隐藏,云台航向/俯仰角度,倍数,测距值,TF卡状态,飞机GPS及海拔高度或目标点GPS及海拔高度其中一种,默认目标点GPS及海拔高度,日期时间) |
| 照片属性（POS） | 支持拍摄时间和GPS坐标 |

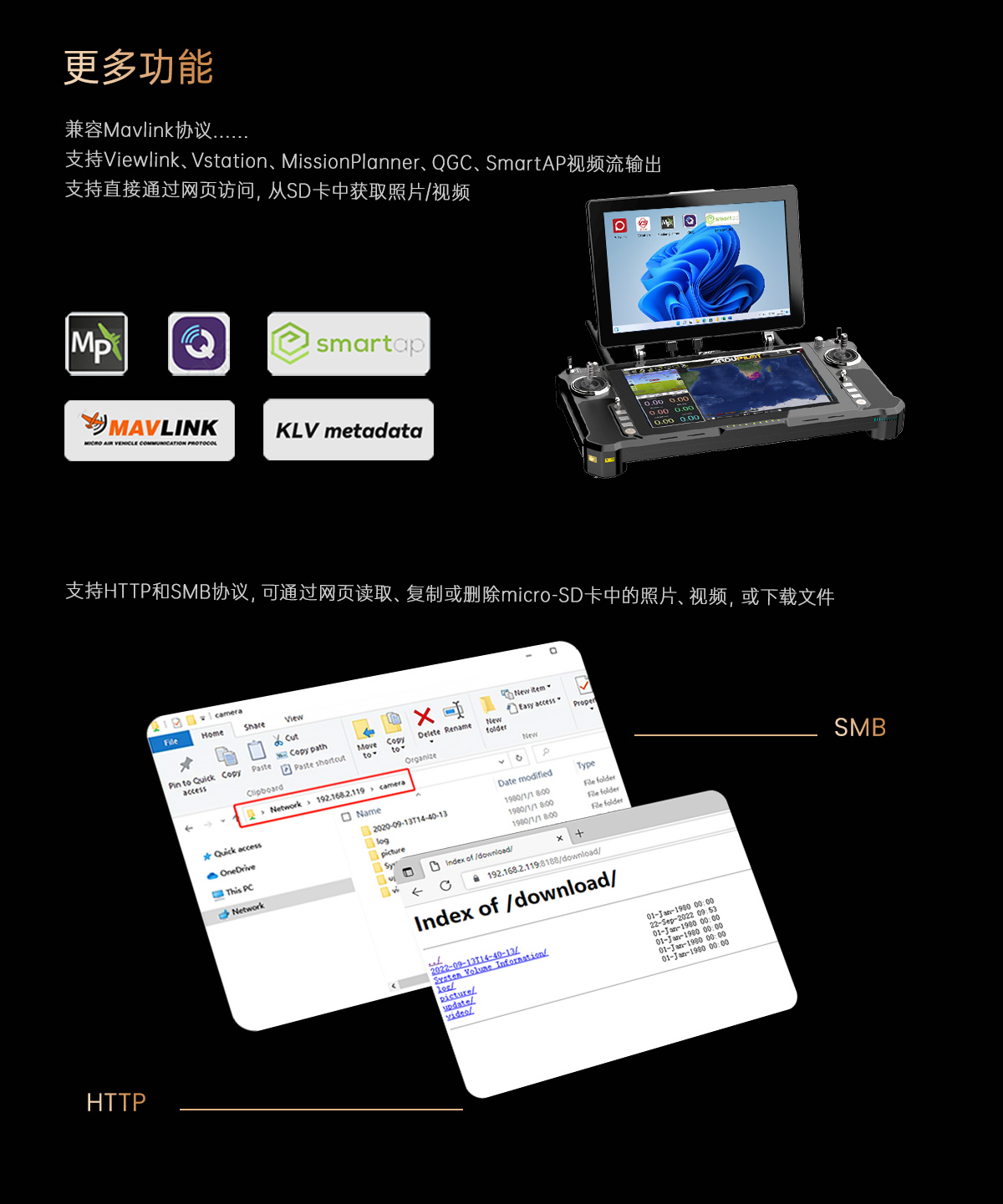

| 网络读卡 | SMB读取TF卡 / HTTP读取TF卡 |

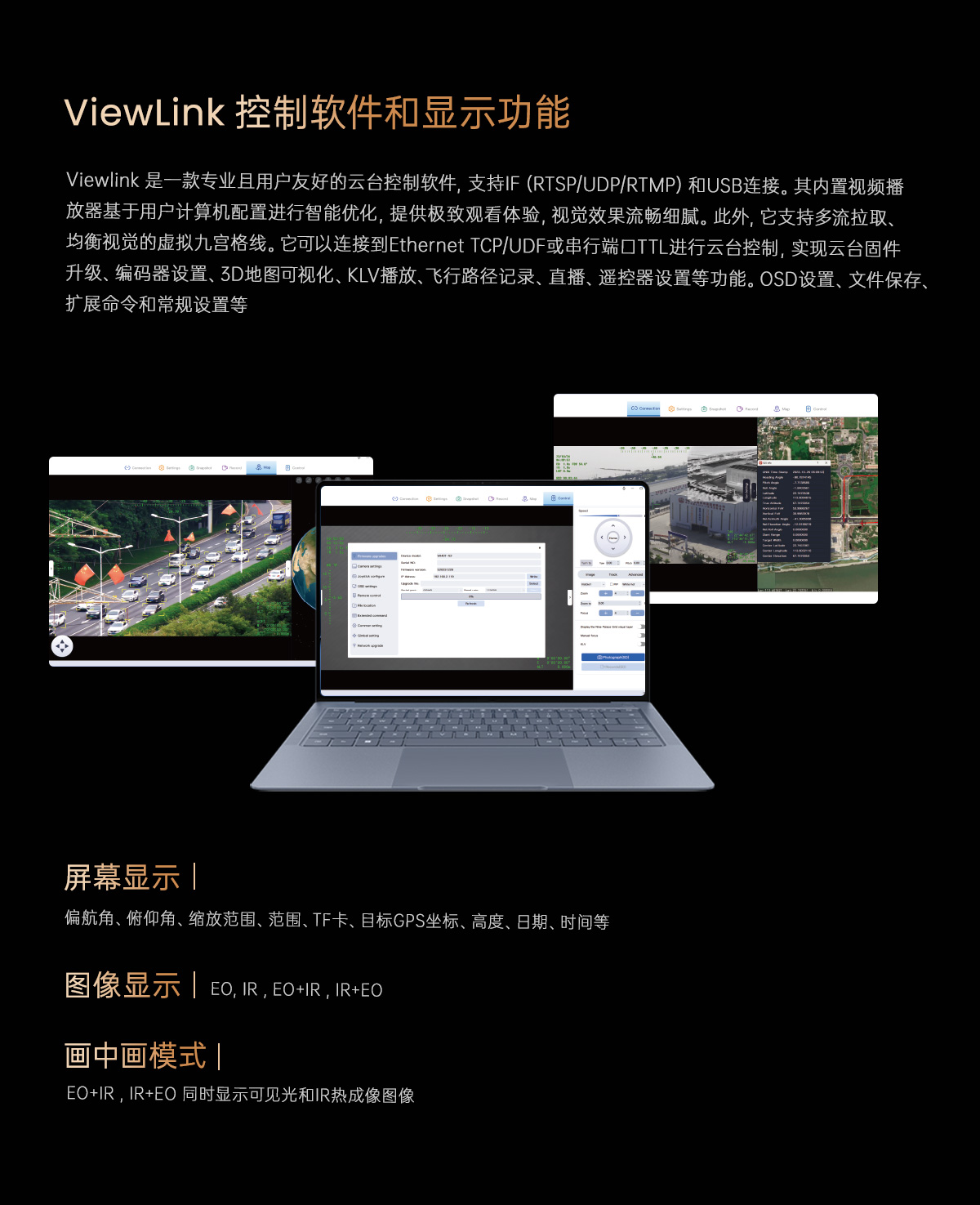

| KLV（UDP） | 支持卡录或者Viewlink视频播放 |

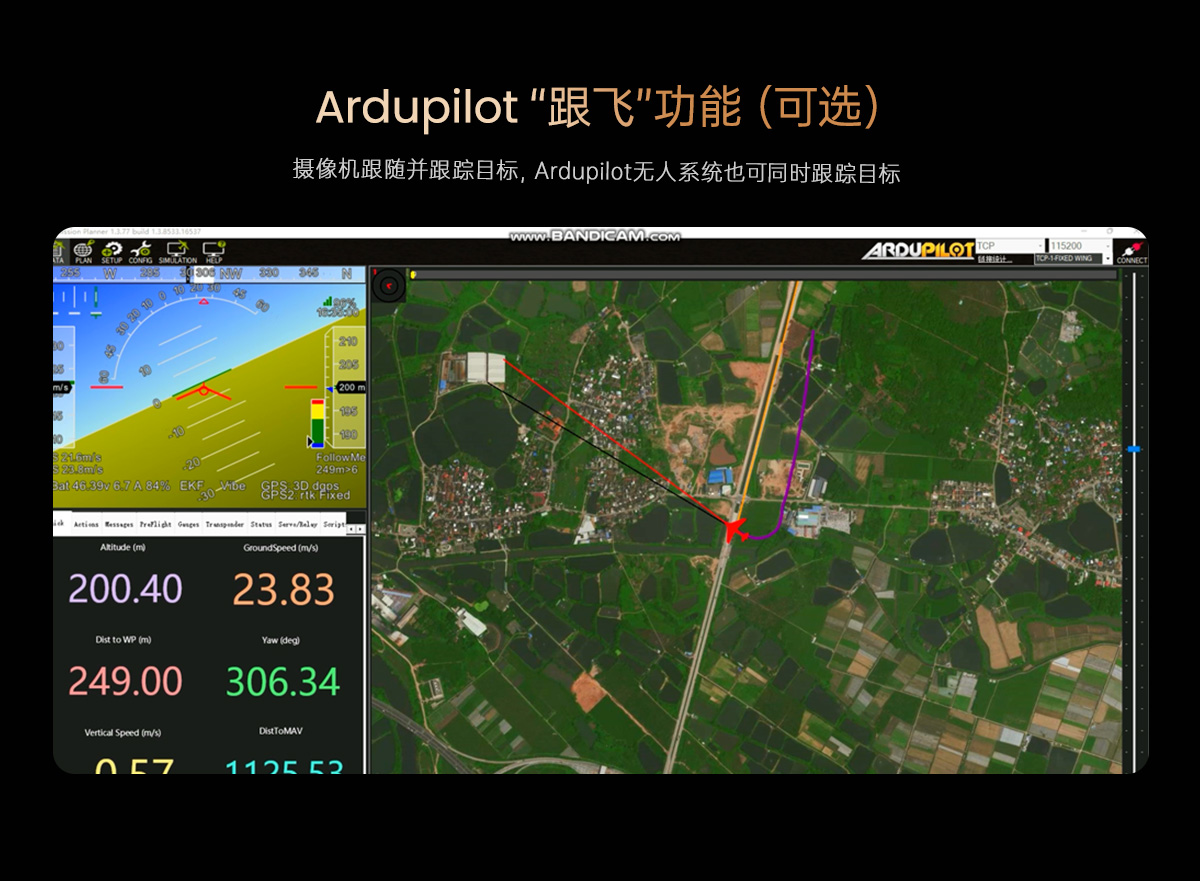

| ArduPilot / PX4 | 支持（Mavlink协议控制) 选配:支持ArduPilot Follow me功能 |
| 画面显示 | EO+IR /IR+EO /EO /IR |
| 总体参数 | |

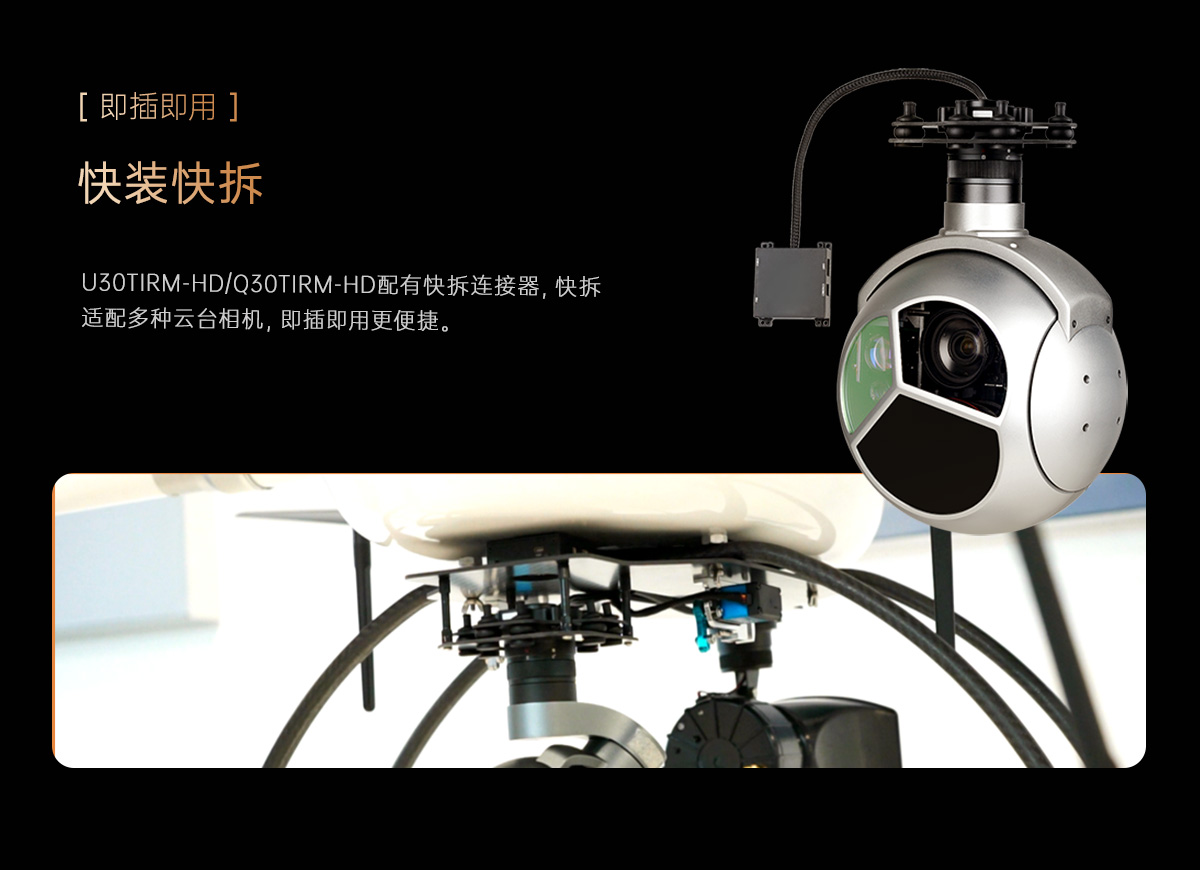

| 产品重量 | 1625±10g (快拆版含快拆) |

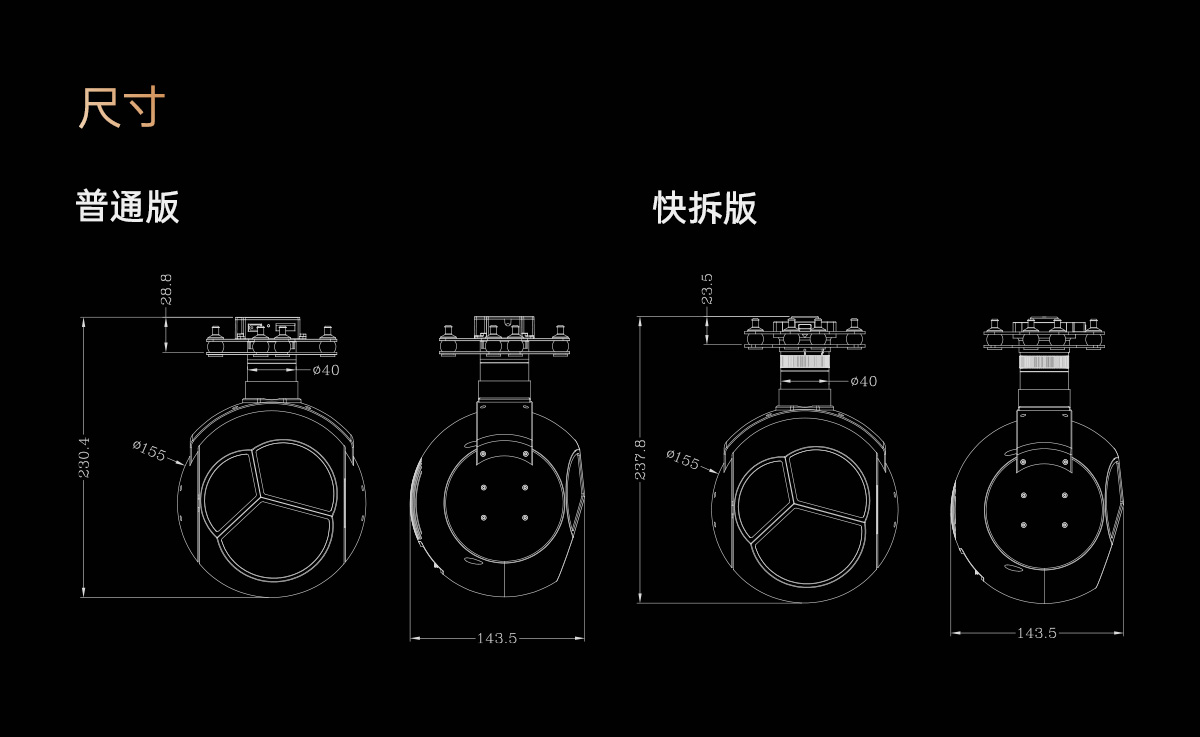

| 产品尺寸 | 155*143.5*232.1mm(普通版) / 155*143.5*237.8mm (快拆版包含快拆) |
