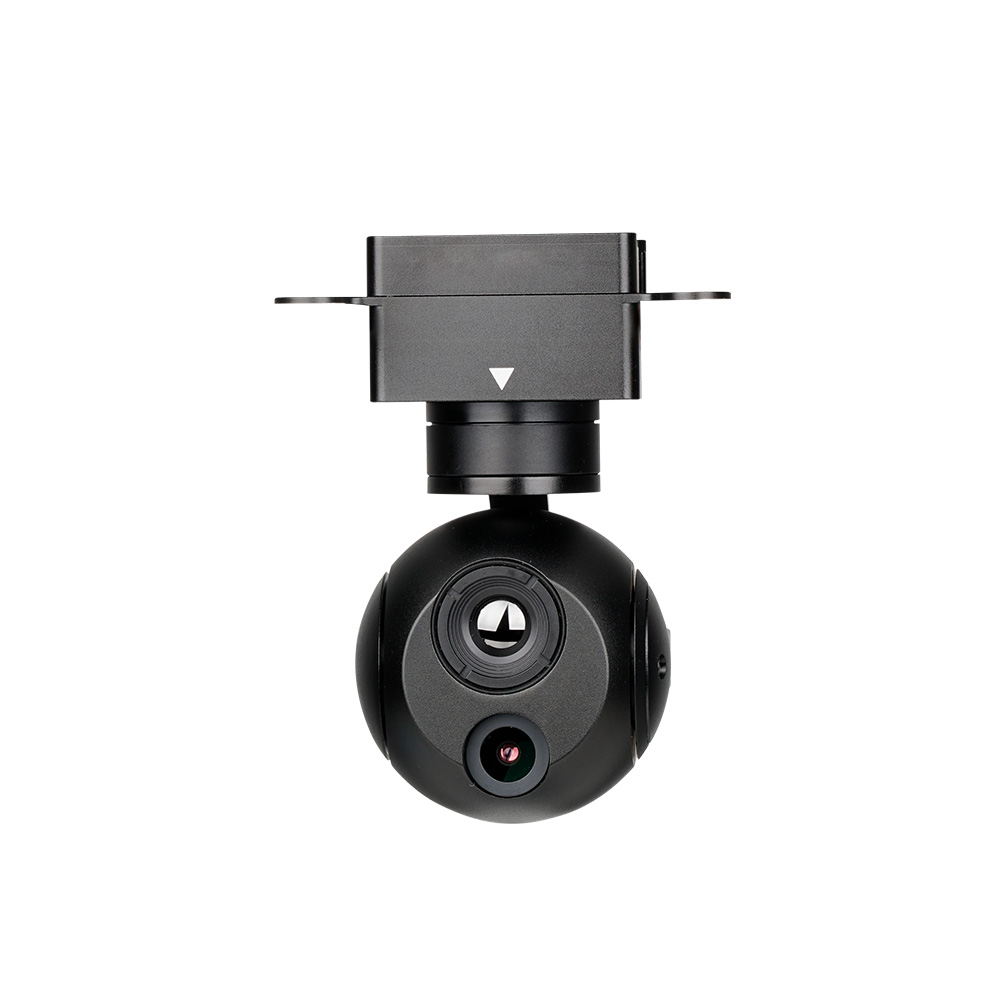

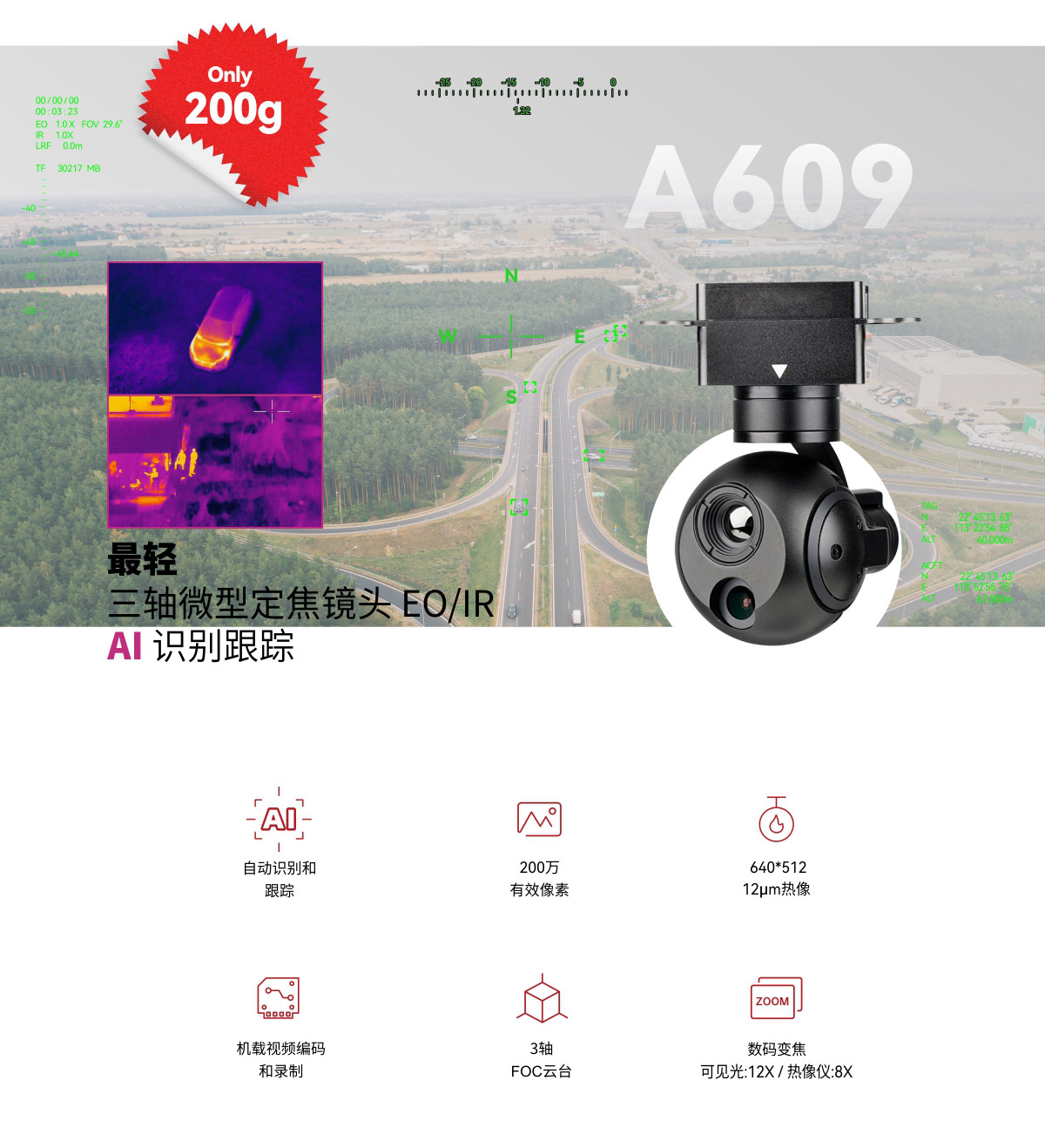

A609 轻量级三轴微距定焦镜头EO/IR AI跟踪云台摄像头
二维码

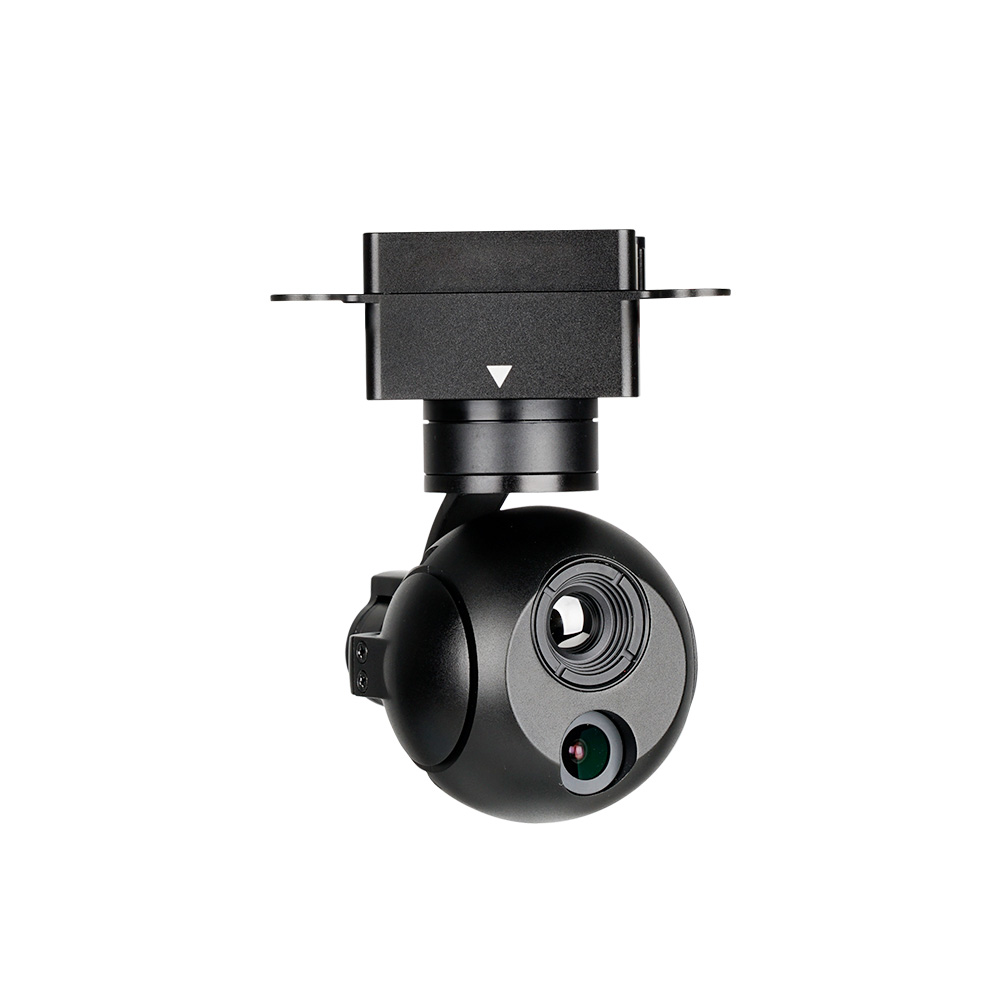

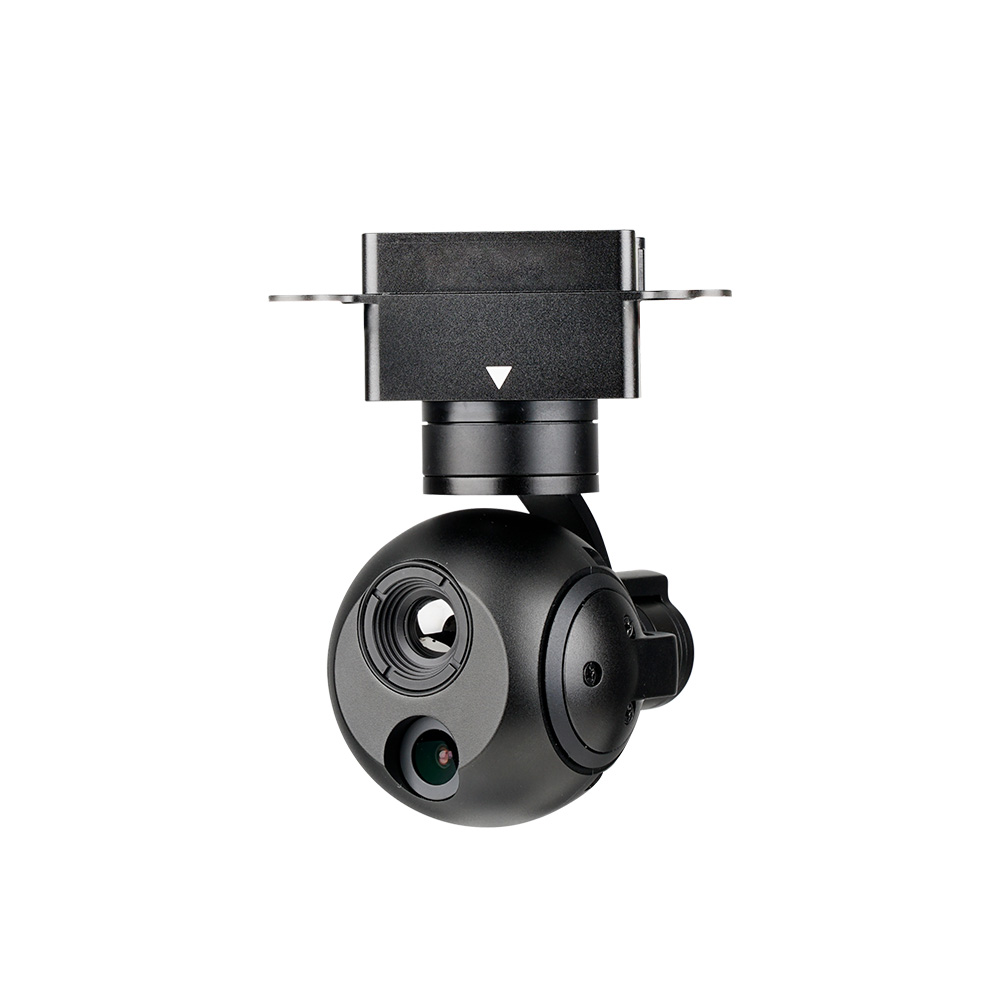

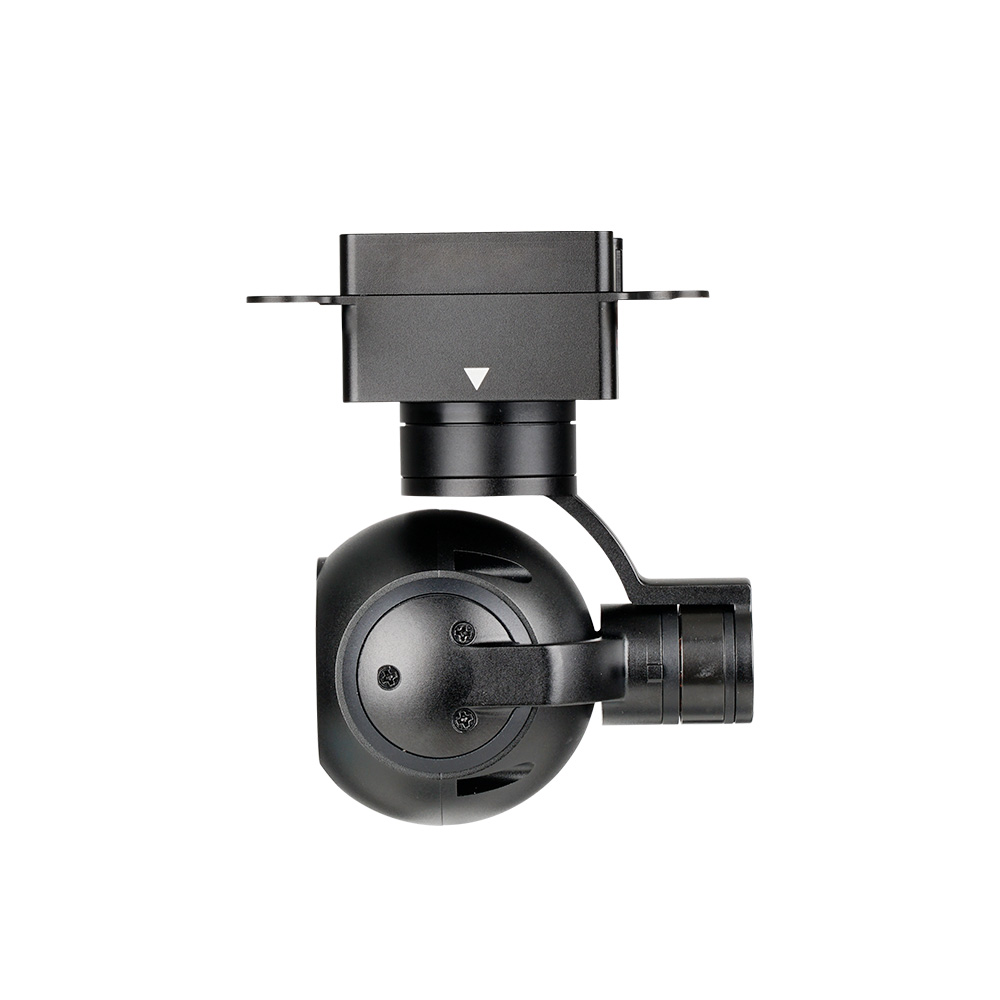

A609是一款高精度三轴增稳吊舱，配有200万像素的可见光定焦相机，9.1毫米非制冷氧化钒镜头640x512分辨率热成像仪。其支持拍照录像，目标跟踪功能，AI检测车辆、人员。画面上可显示云台航向俯仰角度、相机倍数及视场角，跟踪目标框。吊舱可以实现水平、横滚和俯仰三个方向增稳,采用减震与云台一体化设计，可大幅度减少机 械震动，能广泛用于公安、电力、消防、变焦航拍等行业应用中。
参数
类型
：
AI追踪系列
型号
：
A609
产品详情产品参数
| 整体参数 | |

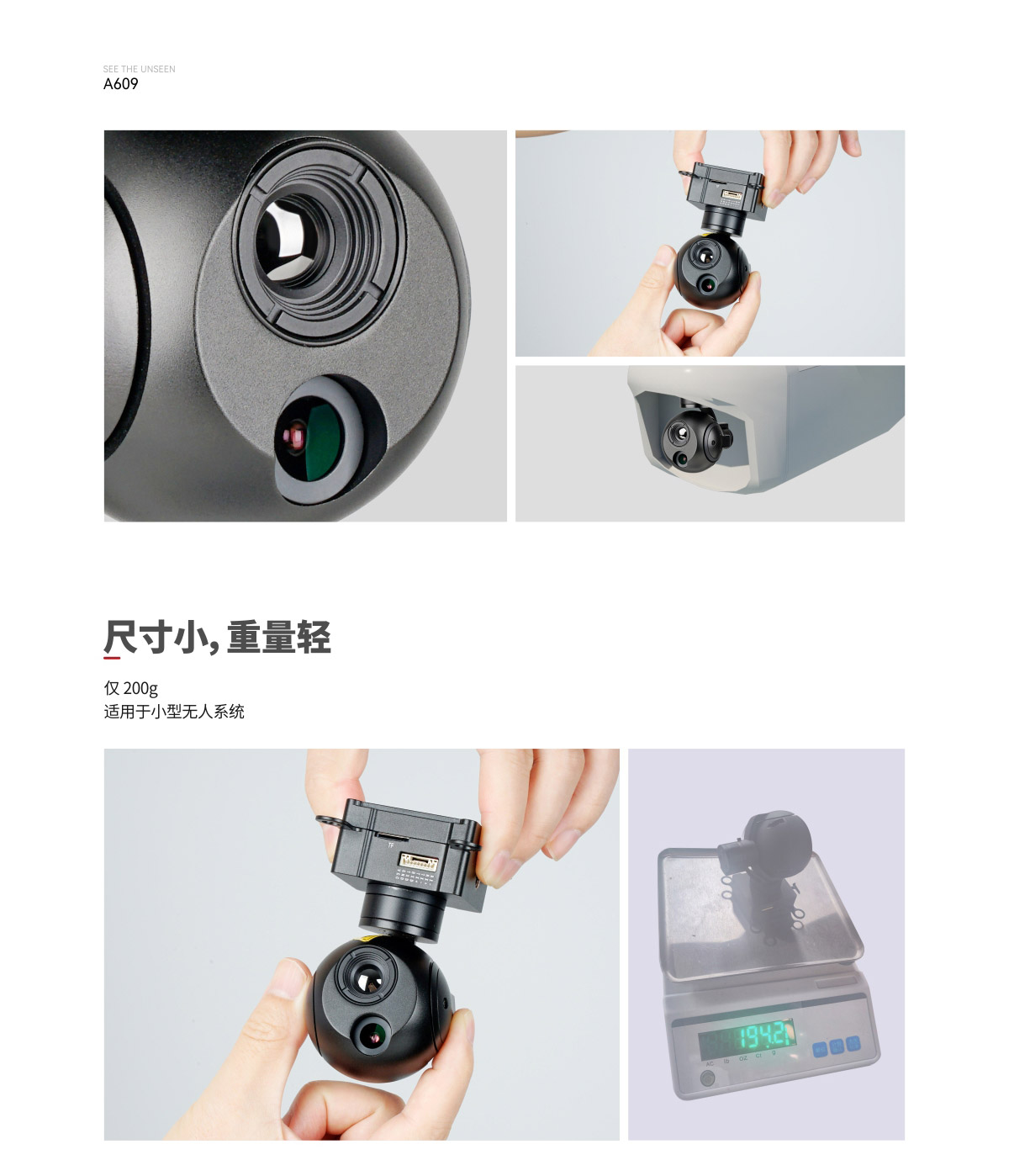

| 产品重量 | 195±10g |

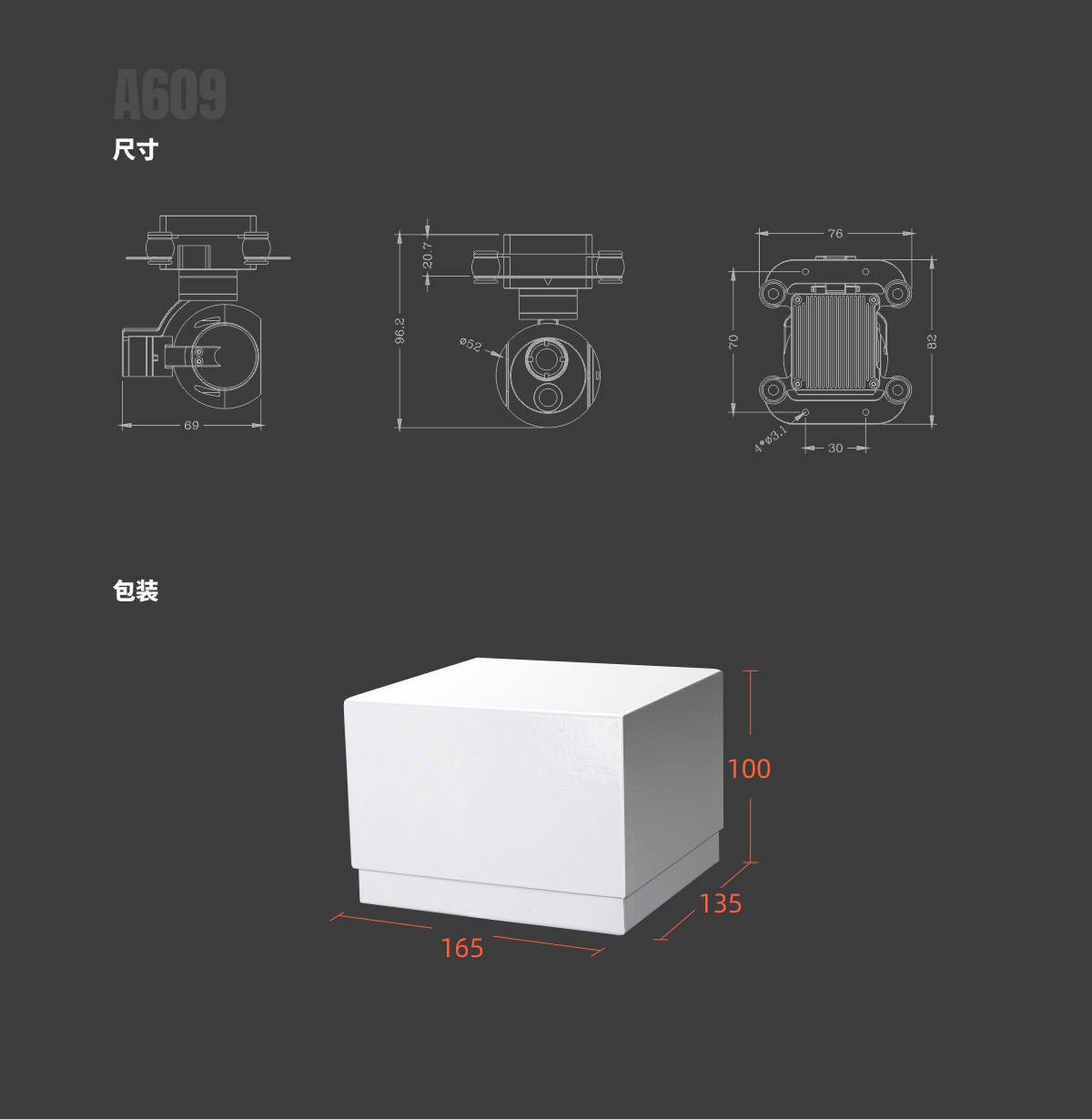

| 产品尺寸 | 69*52*96.2mm |
| 输入电压 | 14.8V~25.2V |
| 动态电流 | 450~1000mA @ 16V |
| 功率 | 平均功率7.2W, 峰值功率 16W |
| 工作环境温度 | -20℃ ~ +50℃ |
| 防护等级 | IP4X |
| 视频输出 | IP (RTSP/UDP 720p/1080p 30fps H264/H265) |
| 存储 | TF卡 (存储容量256G以内,读写速度 class 10以上,将TF卡格式化为FAT32) |
| TF卡中的图片存储格式 | JPG(1920*1080) |
| TF卡中的视频存储格式 | MP4(1080P@30fps) |

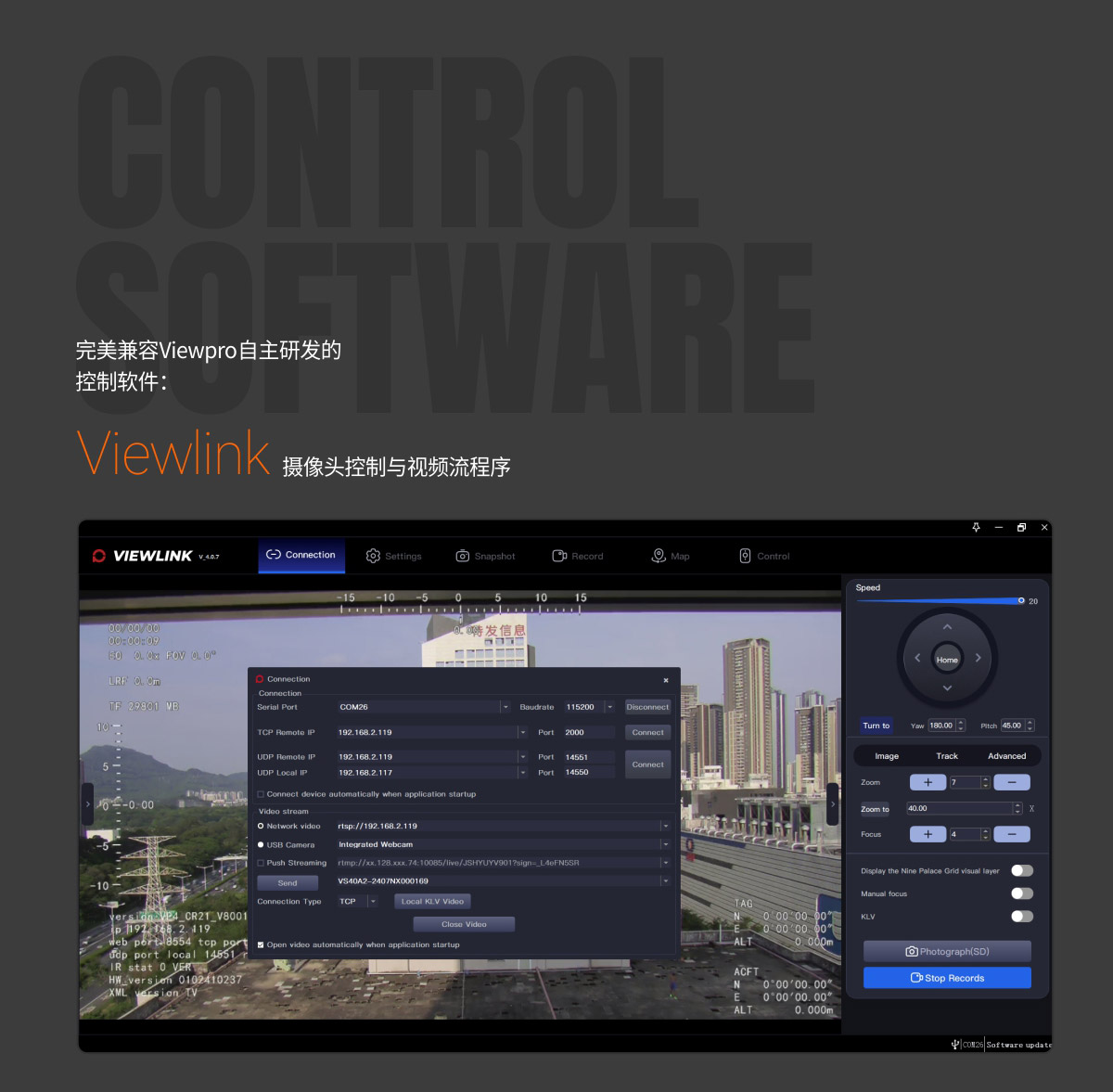

| 控制方式 | S.BUS或串口TTL二选一 (默认TTL) / 网络TCP / 网络UDP |
| 云台参数 | |

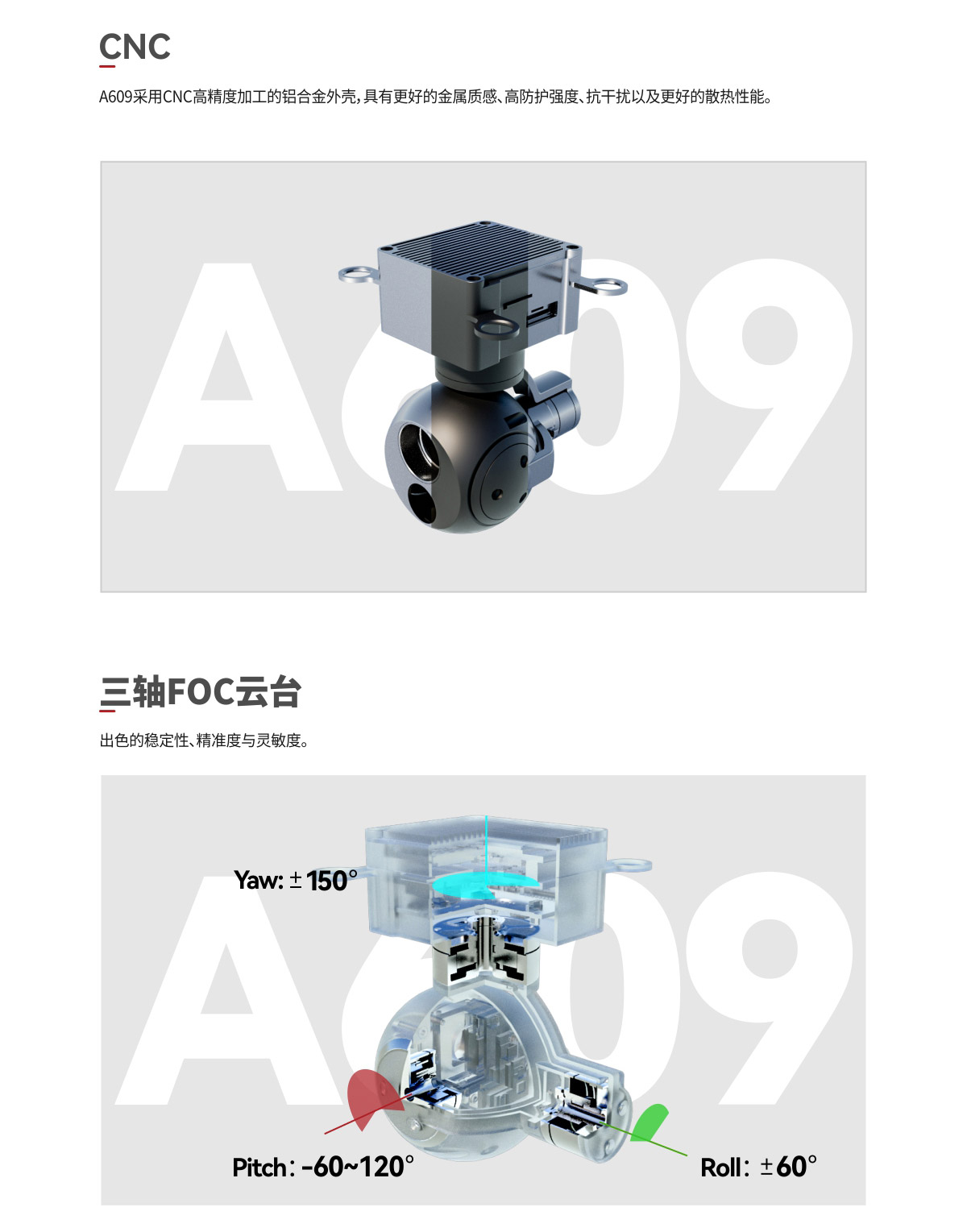

| 结构设计角度范围 | 俯仰角度:-60°( 上 )～120°（下）, 横滚角度: ±60°, 偏航角度: ±150° |
| 软件限制角度范围 | 俯仰角度: -45°～115°, 偏航角度: ±140° |
| 角度抖动量 | 俯仰/横滚/偏航角度：±0.02° |
| 一键回中 | √ |

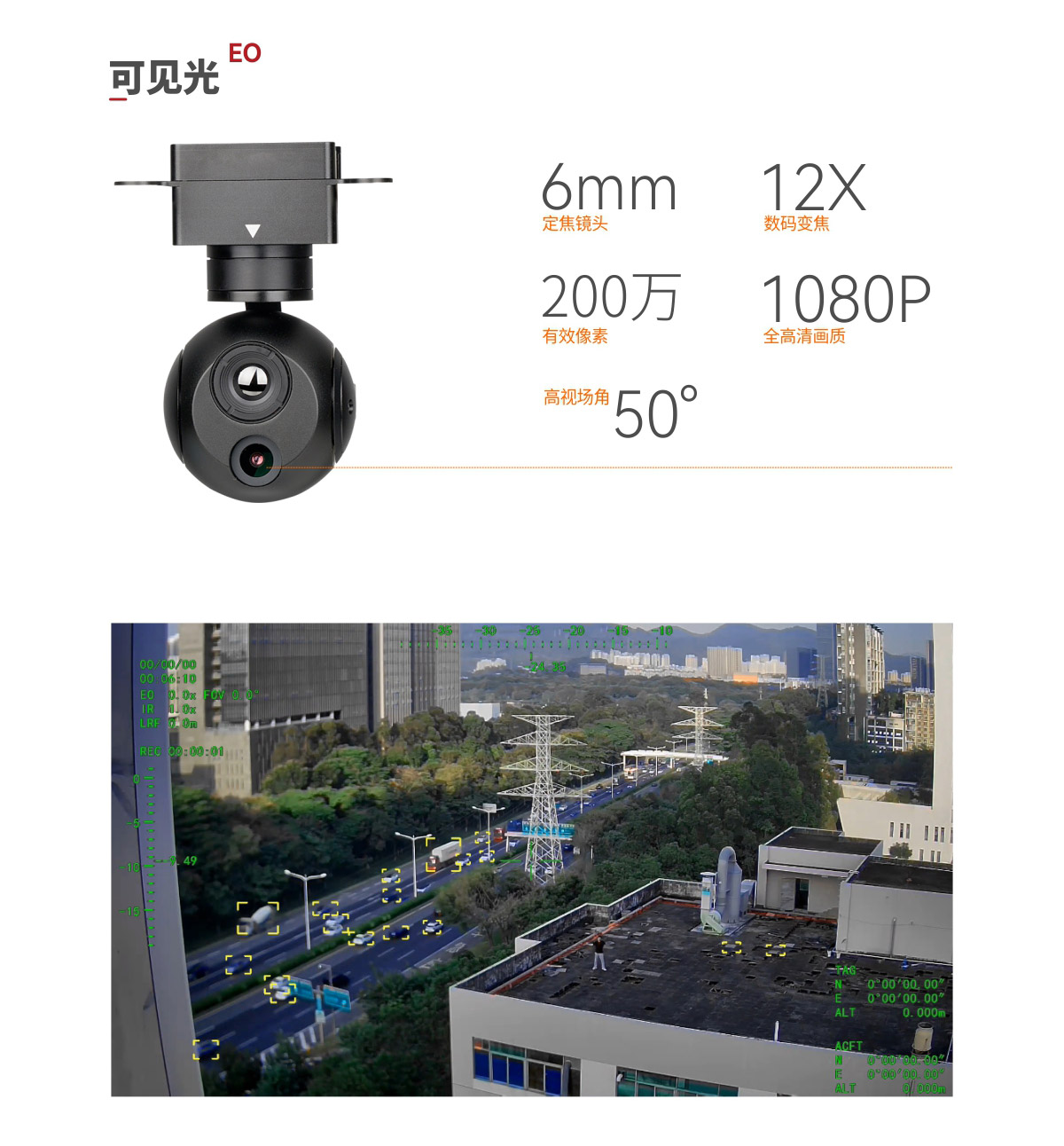

| 相机参数 | |
| 图像传感器 | 1/2.9 英寸 CMOS |
| 图像素数 | 200万像素 |
| 分辨率 | 1920*1080 |
| 焦距 | 6mm |
| 电子变焦 | 1x~12x |
| 可视角度 | D:60° H:50° V:28° |

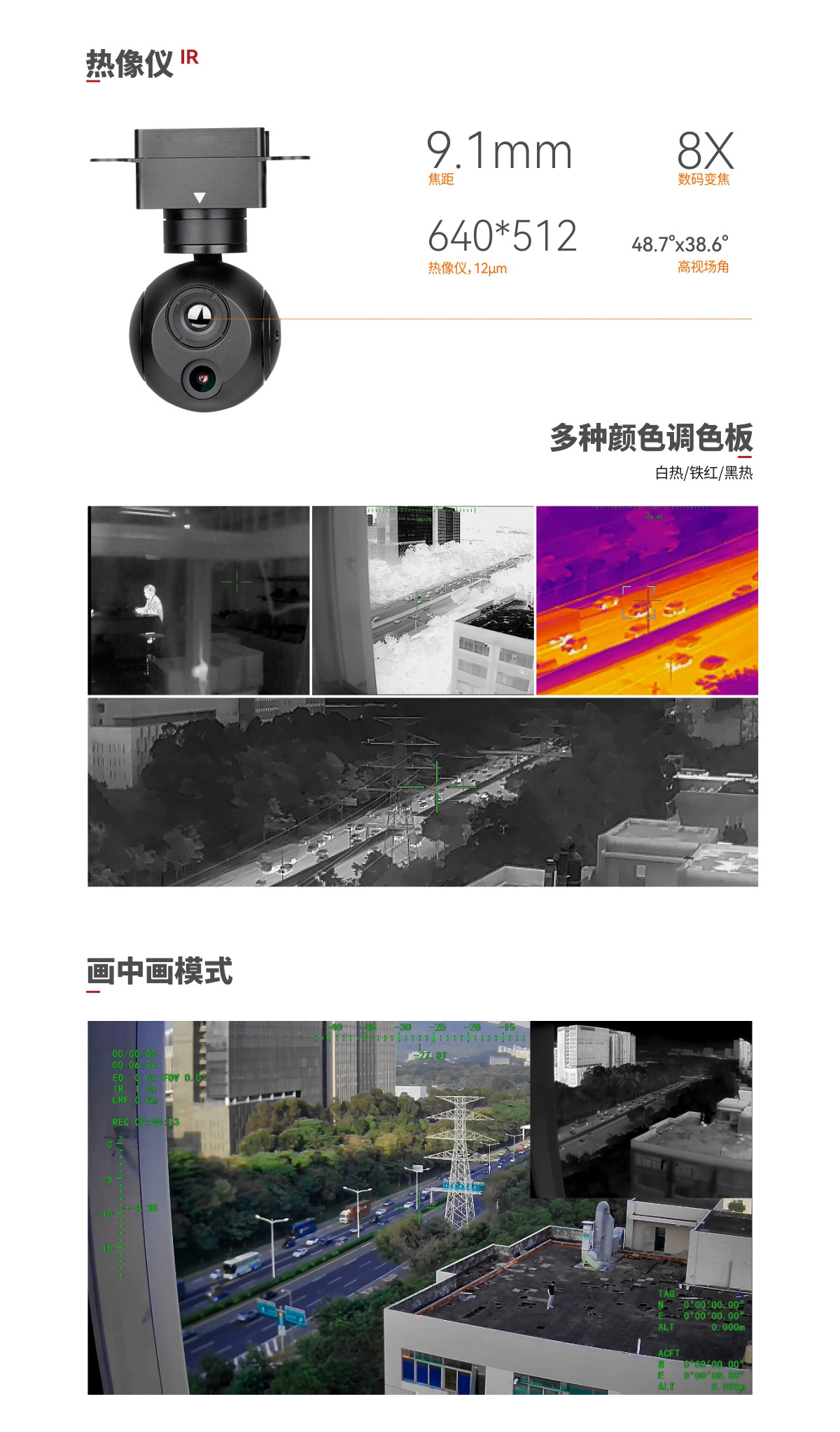

| 热像仪参数 | |
| 镜头焦距 | 9.1mm |
| 水平视场角 | 48.3° |
| 垂直视场角 | 38.6° |
| 对角视场角 | 62.4° |
| 探测距离 (人: 1.8x0.5m) | 379米 |
| 识别距离 (人: 1.8x0.5m) | 95米 |
| 验证距离 (人: 1.8x0.5m) | 47米 |

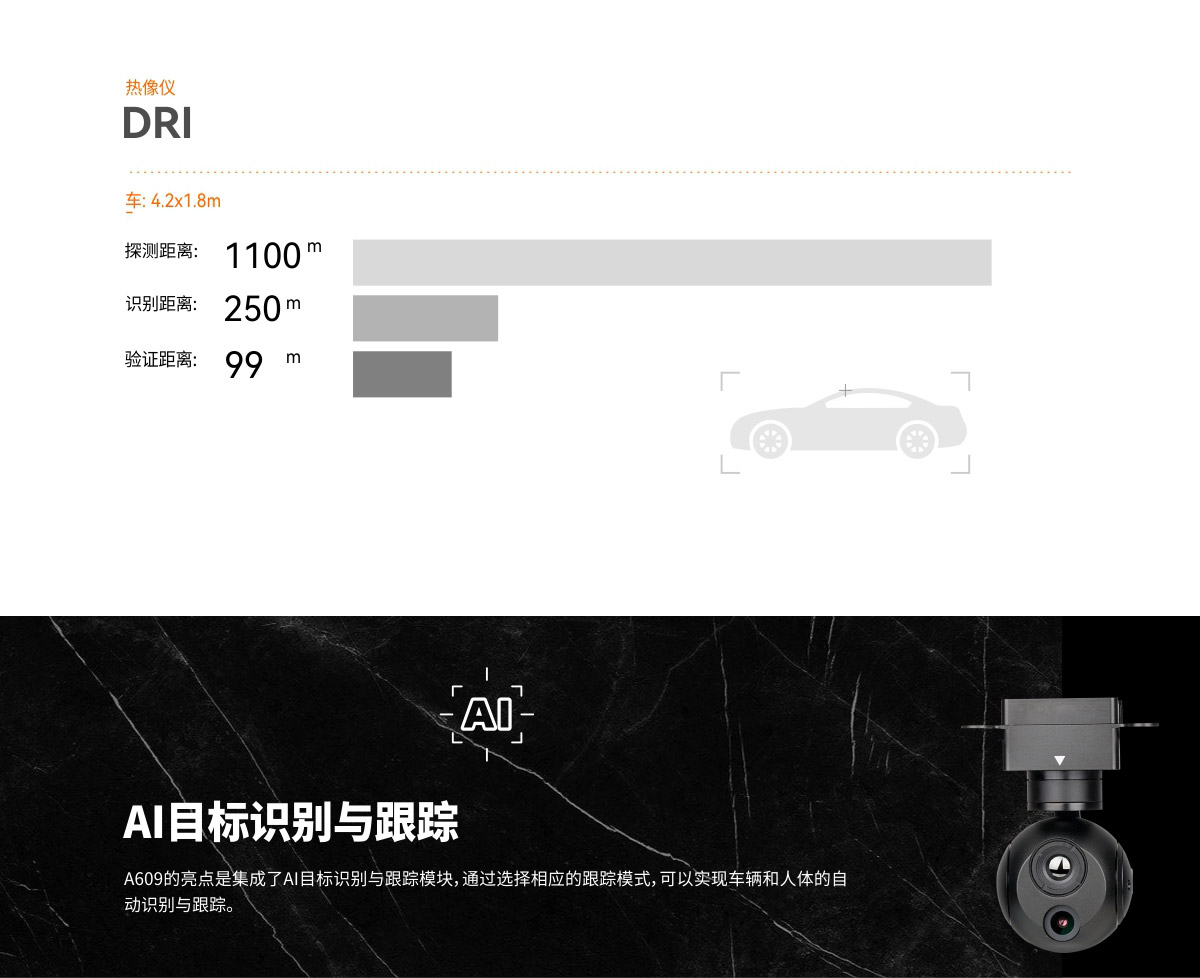

| 探测距离 (车: 4.2x1.8m) | 1163米 |
| 识别距离 (车: 4.2x1.8m) | 291米 |
| 验证距离 (车: 4.2x1.8m) | 145米 |
| 工作制式 | 非制冷长波 (8μm~14μm) |
| 探测器像素 | 640*512 |
| 像元大小 | 12μm |
| 电子变焦 | 1x~8x |
| 调焦方式 | 无热化免调焦 |
| NETD（热灵敏度/噪声等效温差） | ≤40mK(@25℃,@F1.0) |
| 色板 | 白热, 黑热, 铁红 |
| 测温功能（选配） | 支持全屏温度数据输出 |
| 测温范围（-20℃~+150℃, +100℃~+550℃） | |
| 测温距离 2~18米 | |
| ±2℃或者读数的±2%（取最大值） | |
| 跟踪性能参数 | |
| 偏差像素更新速率 | 30Hz |
| 偏差像素输出延迟 | <30ms |
| 最小目标对比度 | 5% |
| 最小信噪比 | 4 |
| 最小目标尺寸 | 16*16 像素 |
| 最大目标尺寸 | 256*256 像素 |
| 跟踪速度 | 48 像素/帧 |
| 目标记忆时间 | 100场 |

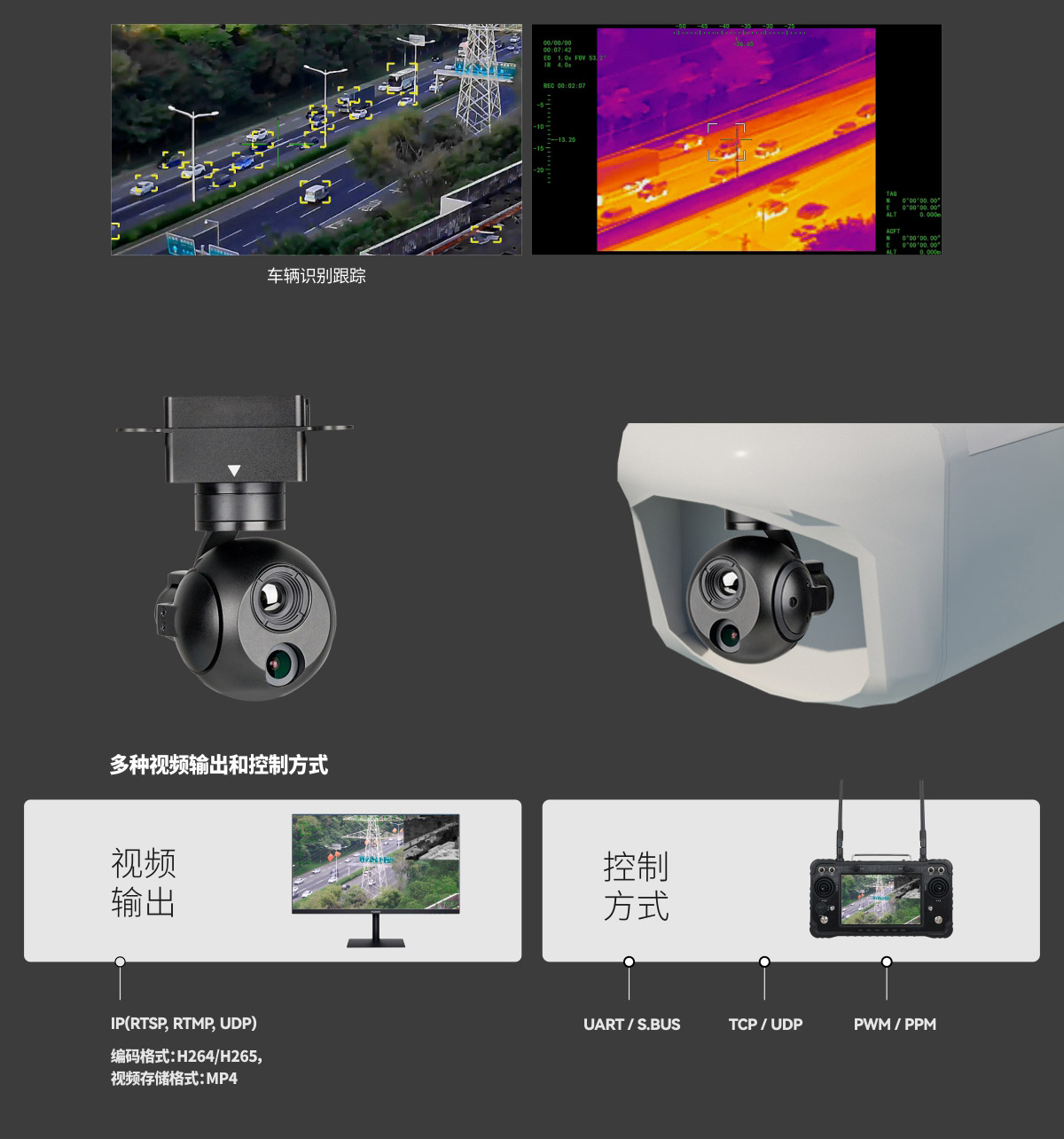

| 识别性能 | |
| 类型 | 人、车 |
| 同时能检测的数量 | ≥ 10 个目标 |
| 对比度 | ≥ 5% |
| 最小目标尺寸 | 5×5 像素 |
| 车辆检测概率 | ≥85% |
| 虚警率 | ≤10% |
