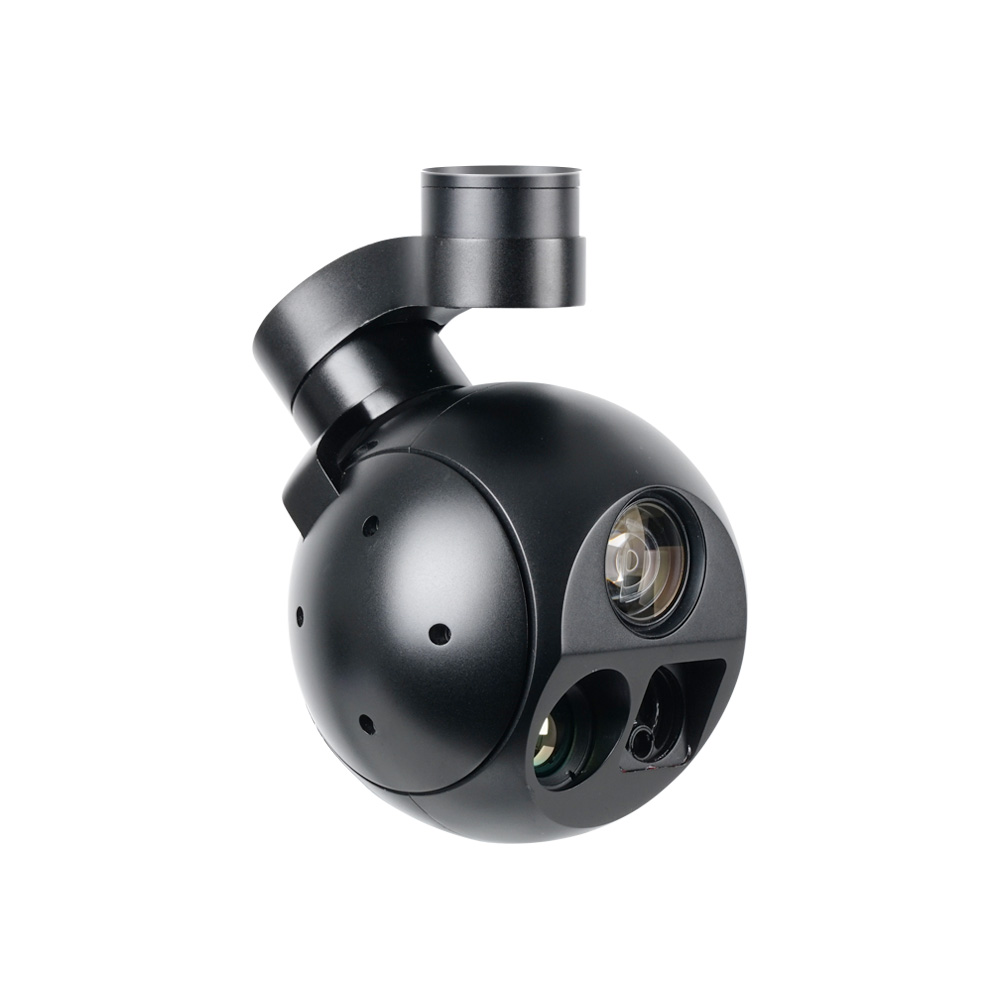

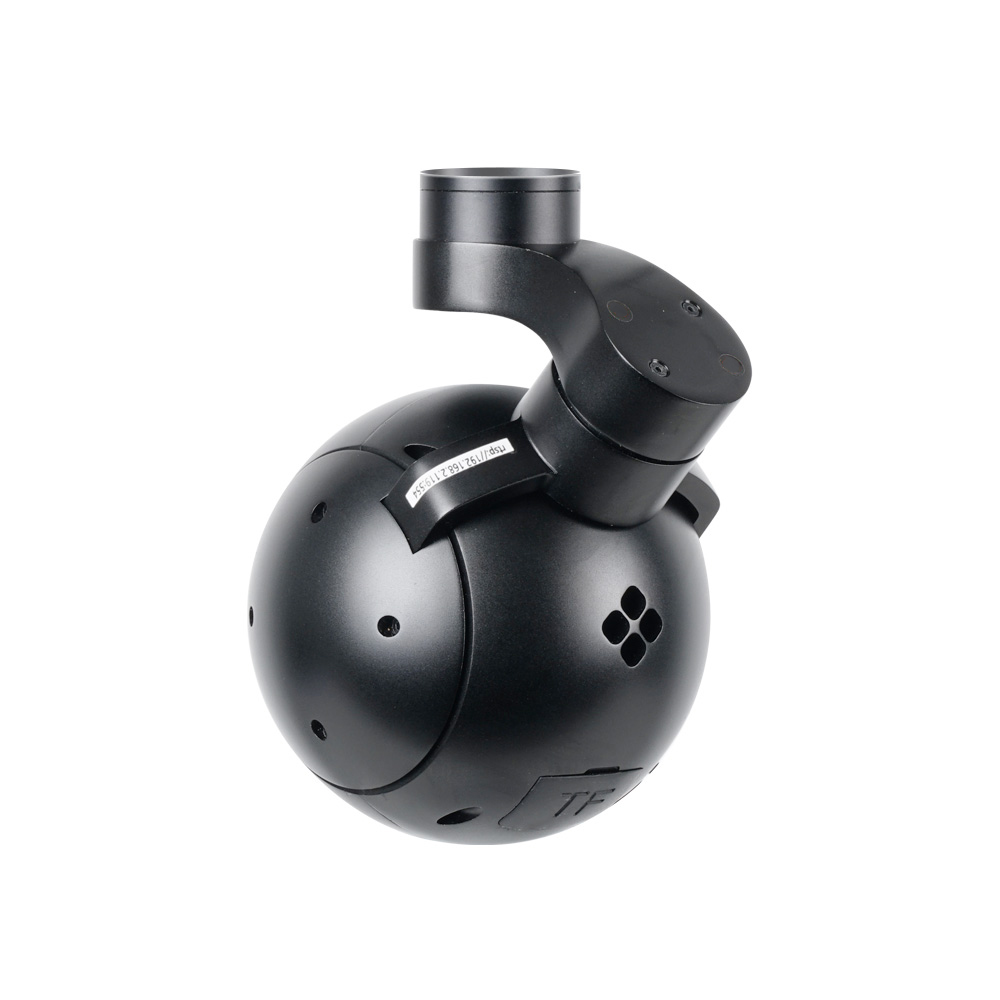

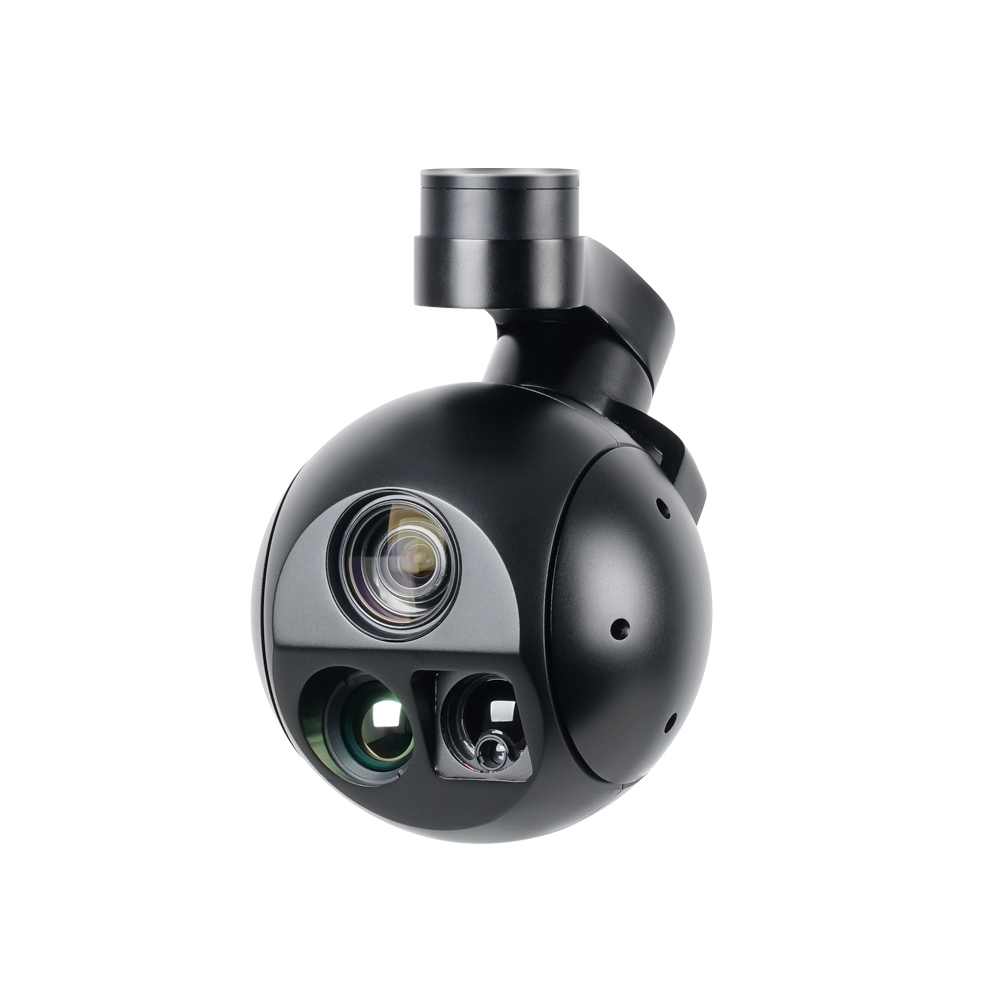

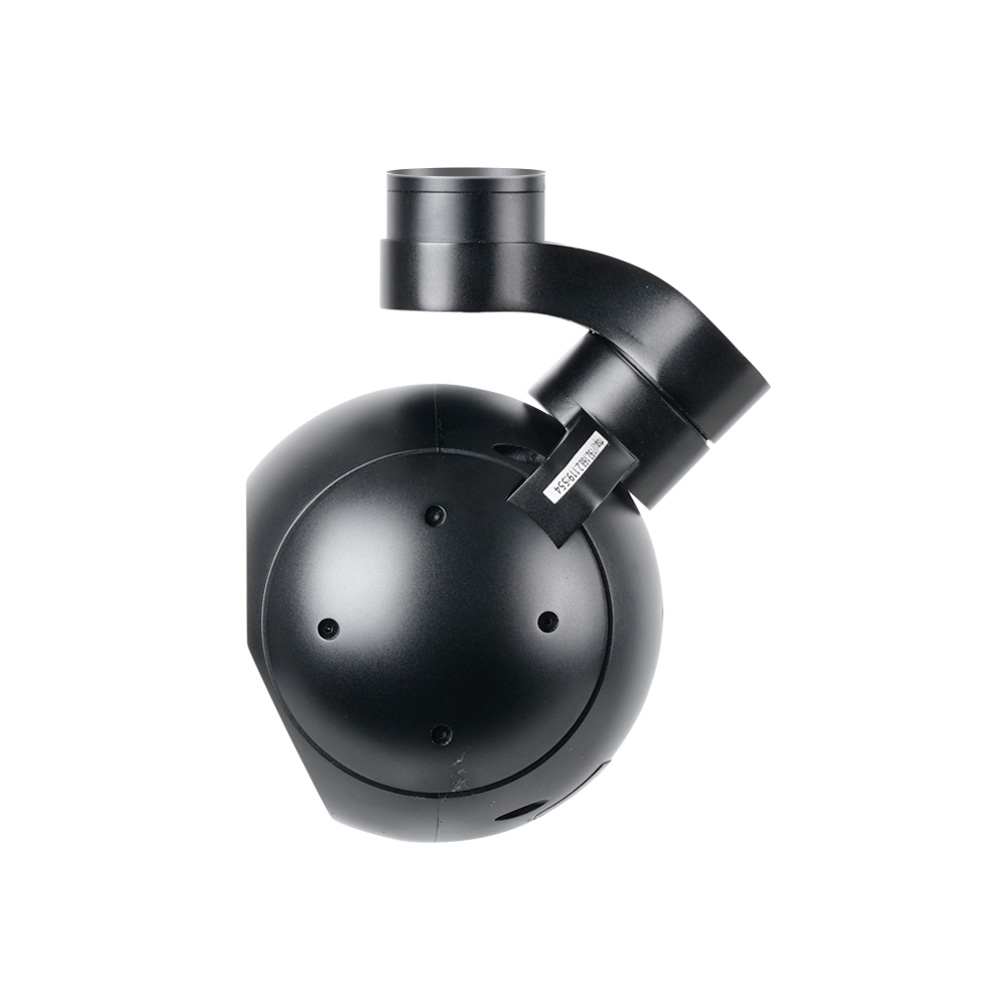

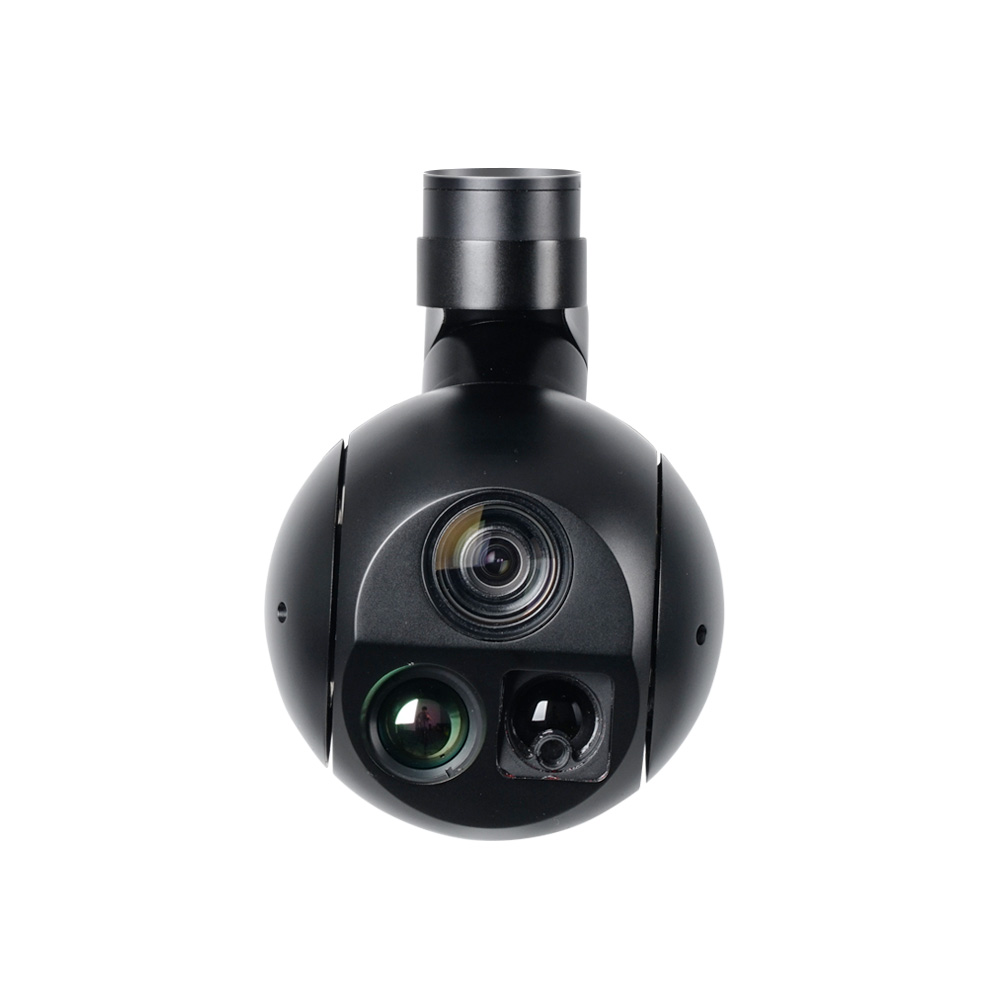

A10TR PRO 微型三轴10倍三光AI追踪吊舱 1500米超远距离激光测距

二维码
参数
类型
：
AI追踪系列
型号
：
A10TR PRO
立即咨询
产品详情产品参数

A10TR-Pro（中文版）_01.jpgA10TR-Pro（中文版）_02.jpgA10TR-Pro（中文版）_03.jpgA10TR-Pro（中文版）_04.jpgA10TR-Pro（中文版）_05.jpgA10TR-Pro（中文版）_06.jpgA10TR-Pro（中文版）_07.jpgA10TR-Pro（中文版）_08.jpgA10TR-Pro（中文版）_09.jpgA10TR-Pro（中文版）_10.jpgA10TR-Pro（中文版）_11.jpgA10TR-Pro（中文版）_12.jpgA10TR-Pro（中文版）_13.jpgA10TR-Pro（中文版）_14.jpg

整体参数

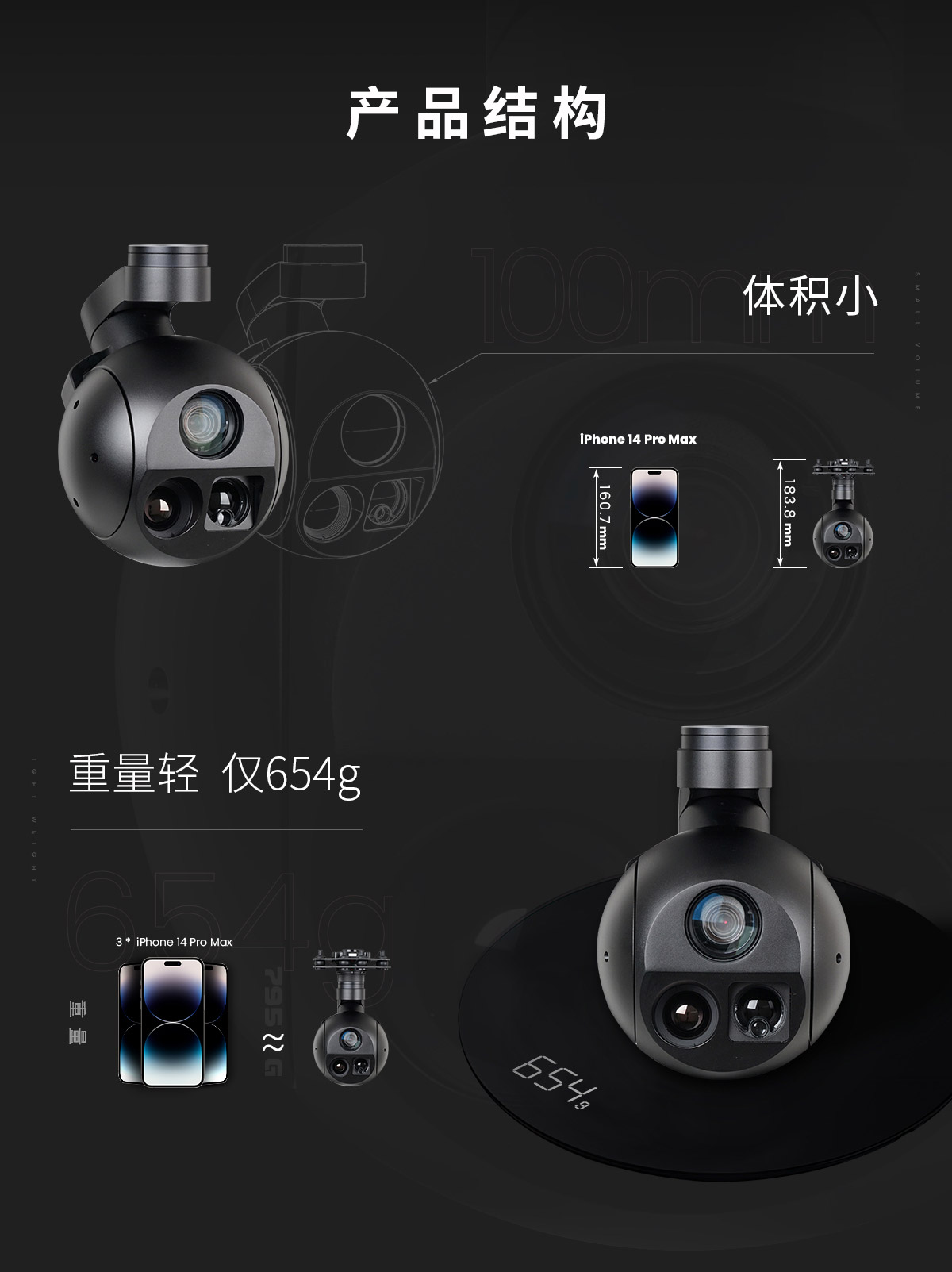

产品重量658g

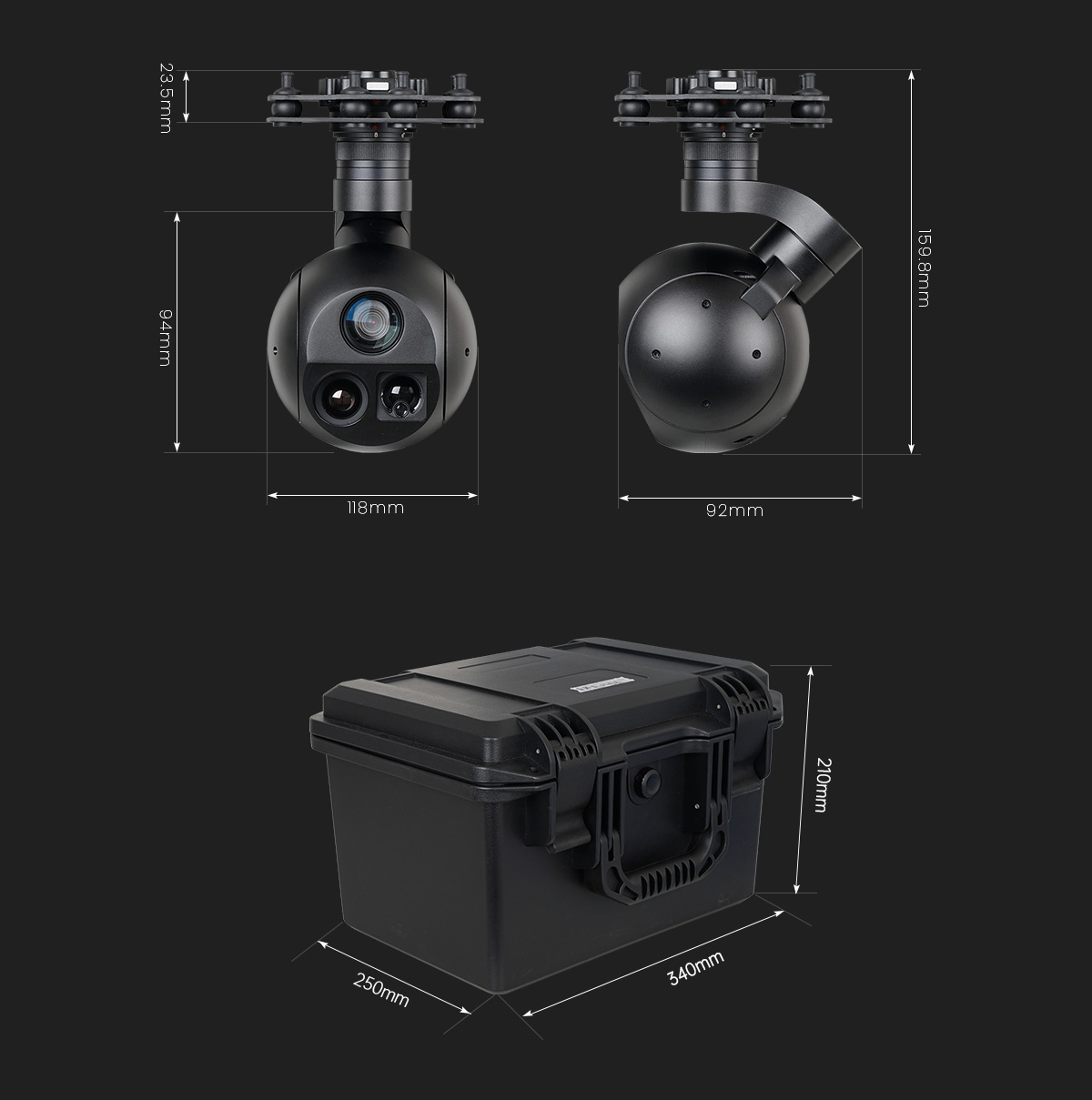

产品尺寸114.7*100*174.2mm
输入电压14.8V~25.2V
动态电流700~1250mA @ 16V
功率平均功率11.2W, 峰值功率 20W
工作环境温度-20℃ ~ +50℃
防护等级IP4X

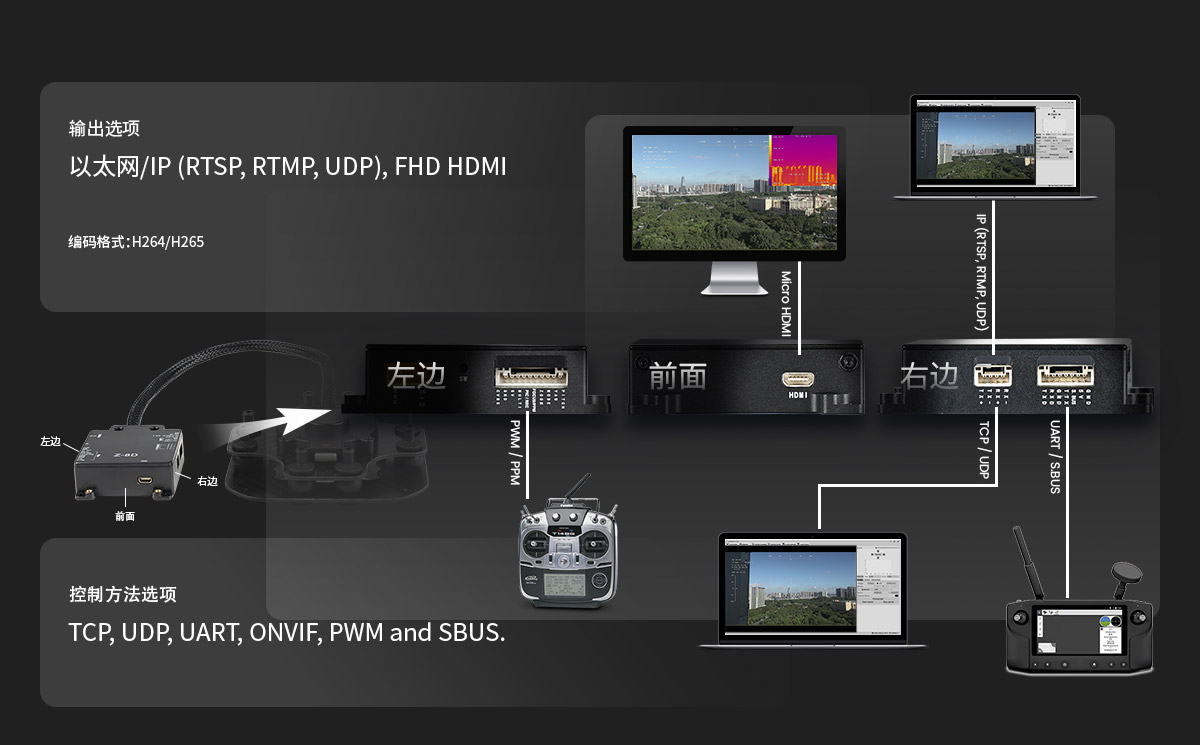

视频输出Micro HDMI(1080P 60fps) / IP (RTSP/UDP 720p/1080p 30fps H264/H265)

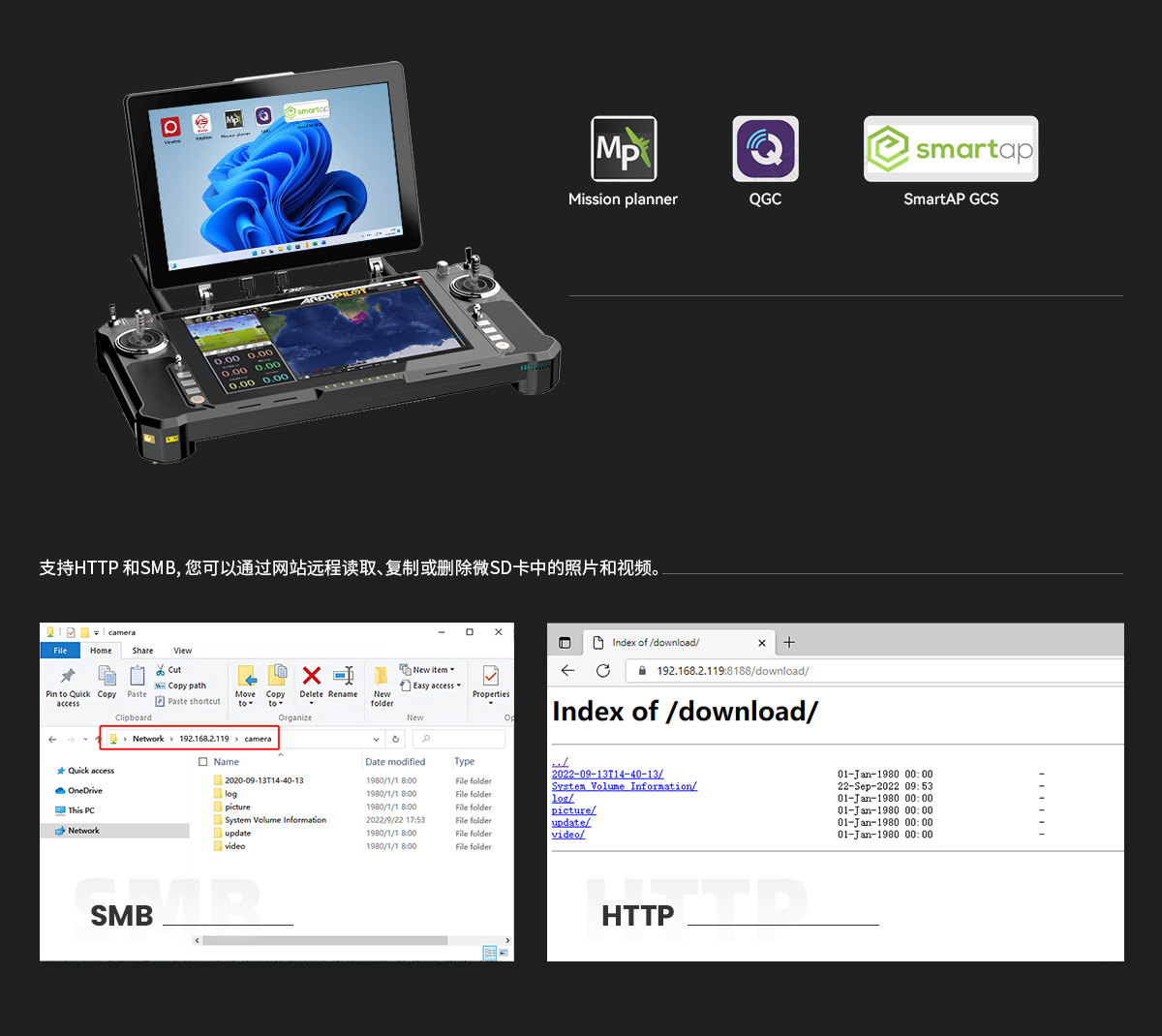

存储TF卡 (存储容量256G以内,读写速度 class 10以上,将TF卡格式化为FAT32)
TF卡中的图片存储格式JPG(1920*1080)
TF卡中的视频存储格式MP4(1080P@30fps)
控制方式PWM  / S.BUS / UART (TTL) / TCP / UDP
云台参数
结构设计角度范围俯仰角度: ±125°,   横滚角度: ±40°,   偏航角度: ±300° / ±360°*N  (网络输出版本)
软件限制角度范围俯仰角度: -45°(上)～120°(下),   偏航角度: ±290° / ±360°*N  (网络输出版本)
角度抖动量俯仰/横滚/偏航角度：±0.02°
一键回中√
可见光相机参数
图像传感器1/2.8 英寸 Sony CMOS
图像传感器 ( 有效像素数 )约 513 万像素
镜头10 倍光学变焦
f=4.7mm(广角端 )到47.0mm(远端 )
F1.7 到 F3.1
数字变焦32 倍
可视角度(对角，水平，垂直)D: 69.9° ( 广角端 ) 到 8.7° ( 远端 )
H: 58.3° ( 广角端 ) 到 7.1° ( 远端 )
V: 44.7° ( 广角端 ) 到 5.4° ( 远端 )
最小物距0.1 / 1.5 / 3.0 / 5.0 / 10.0 m
最低照度Color(1/30s, 72.0dB) : 0.02 lux , BW(1/30s, 72.0dB) : 0.005 lux
Color DSS(1/1s, 72.0dB) : 0.002 lux , BW DSS(1/1s, 72.0dB) : 0.0005 lux
聚焦系统自动 , 手动, 一键自动聚焦
白平衡自动
快门速度1/1 秒到 1/100,000 秒
曝光控制自动， 手动， 优先模式 ( 快门优先 & 光圈优先 )
背光补偿有
自动 ICR有
图像稳定器有
除雾有

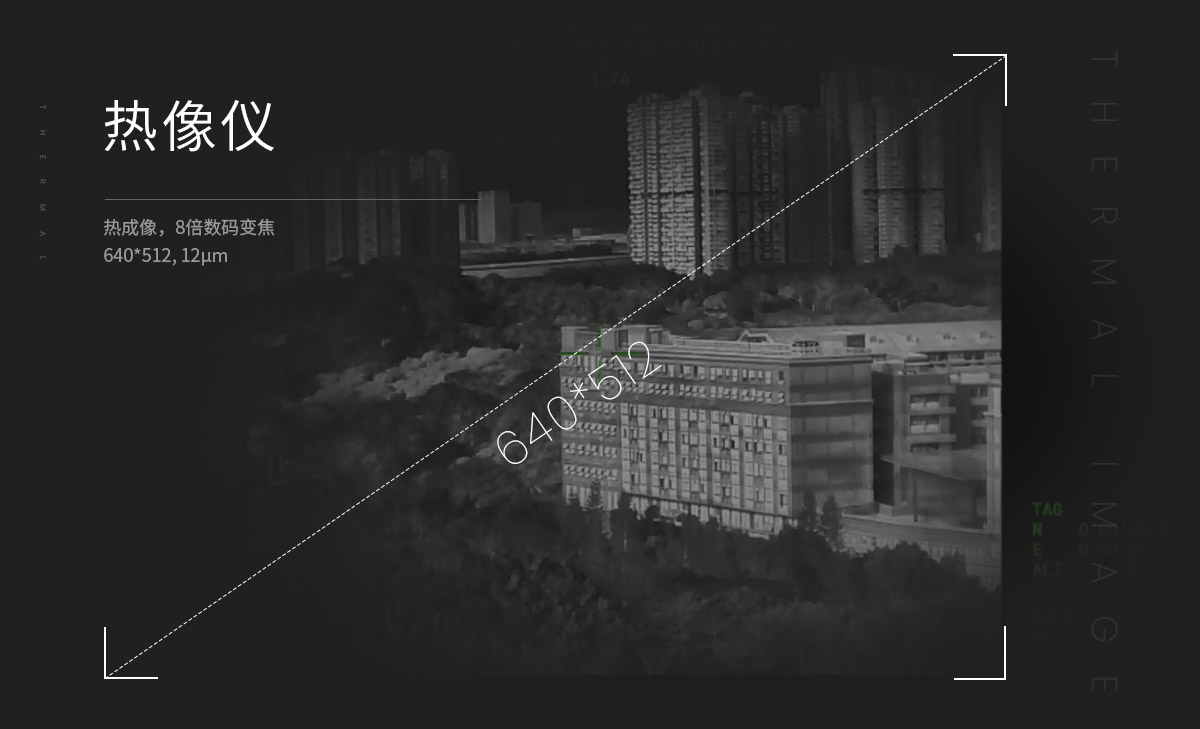

热像仪参数
镜头焦距19mm
水平视场角22.9°
垂直视场角18.4°
对角视场角29.0°
探测距离 (人: 1.8x0.5m)792米
识别距离 (人: 1.8x0.5m)198米
验证距离 (人: 1.8x0.5m)99米
探测距离 (车: 4.2x1.8m)2428米
识别距离 (车: 4.2x1.8m)607米
验证距离 (车: 4.2x1.8m)303米
工作制式非制冷长波 (8μm~14μm)
探测器像素640*512
像元大小12μm
调焦方式无热化免调焦
NETD（热灵敏度/噪声等效温差）≤50mK@F1.0 @25℃

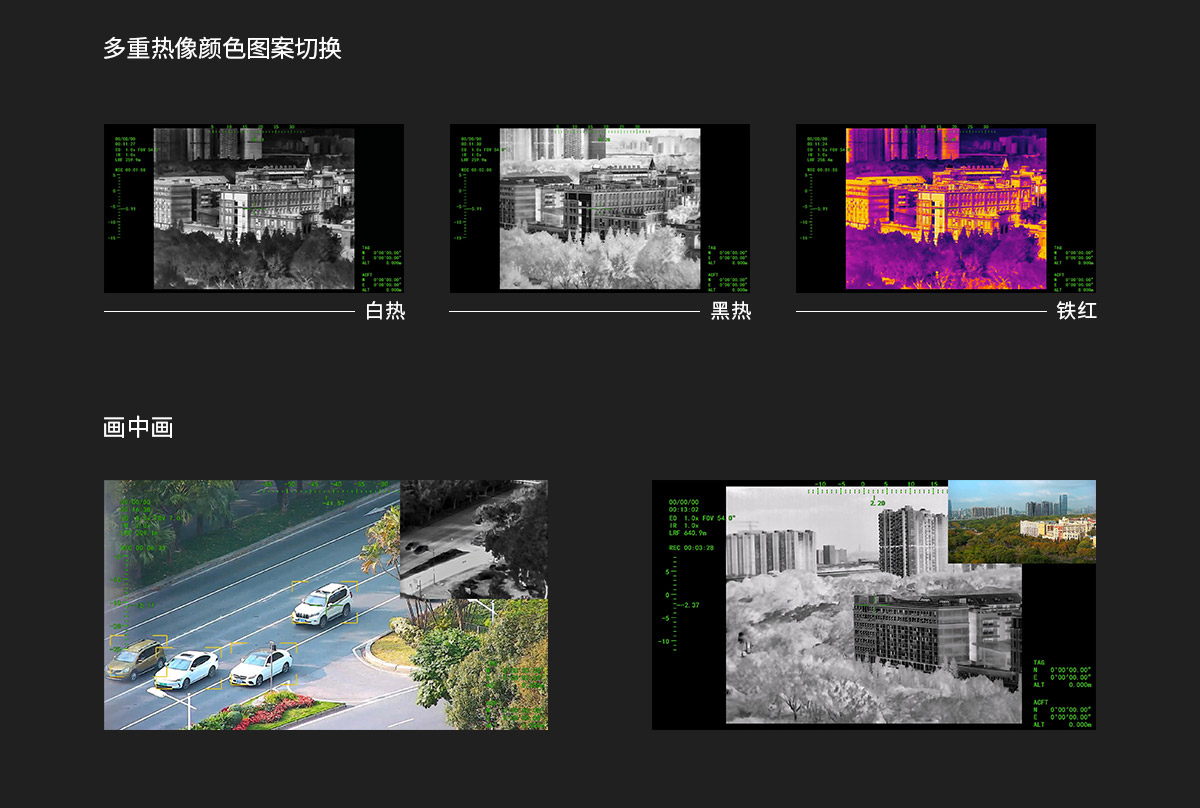

色板白热，黑热，铁红
电子变倍1x ~ 8x
测温功能（选配）测温范围可选：-20℃~+150℃, 0℃~+550℃
测温精度：±3℃或读数的+3%(取大值)@23℃±3℃，测温距离5m

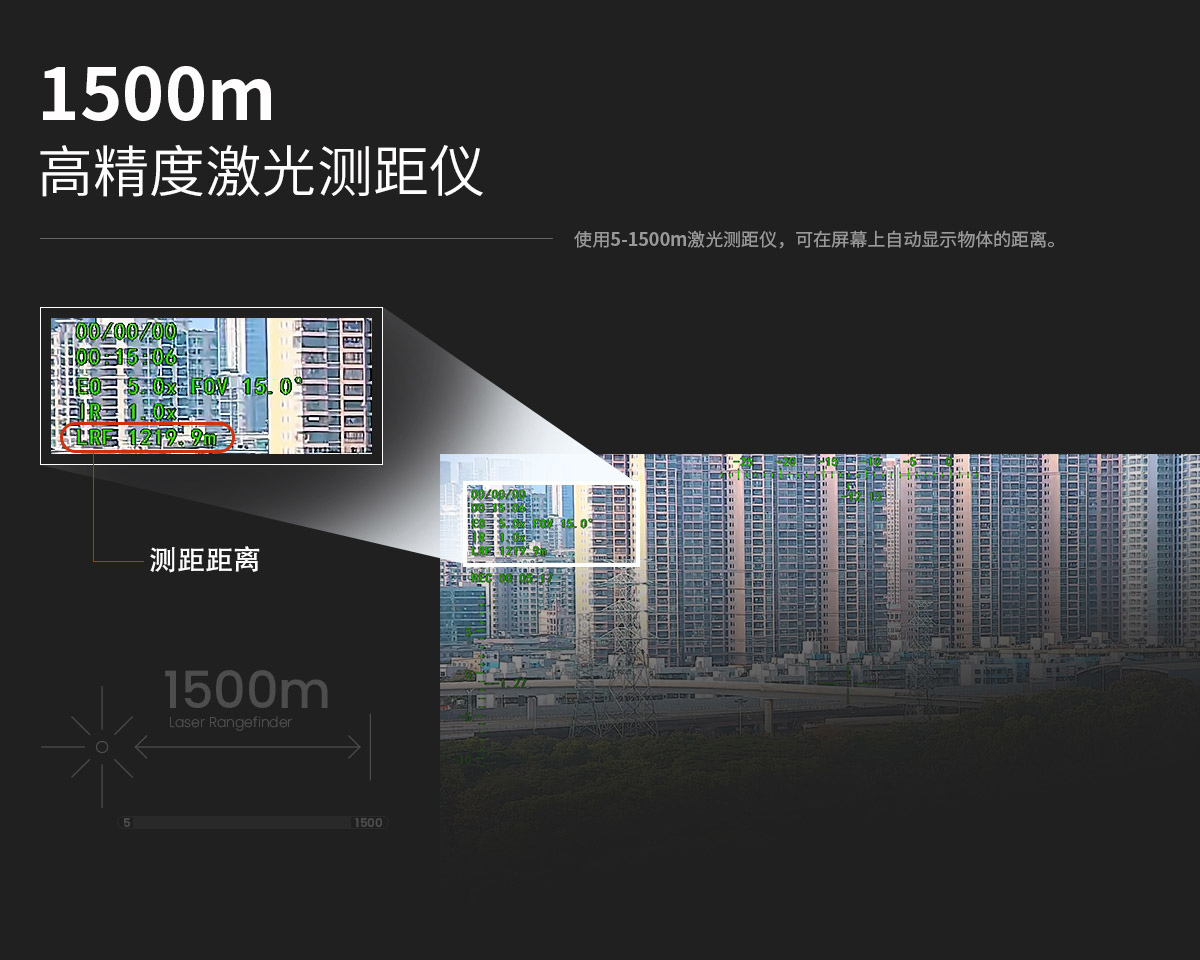

测距性能参数
有效距离5~1500 米
误差精度1米：<400±1        2米：>400±0.4%
光束905nm 脉冲激光
发散角3~10 mrad
测量响应时1:<0.06s/m(≤100)  2:<0.28s/m(≥100~600)   3:<0.85s/m(≥600~1000)   4:<1s/m(≥1000~1500)
测量测量出画面中心位置物体到激光仪的两点距离

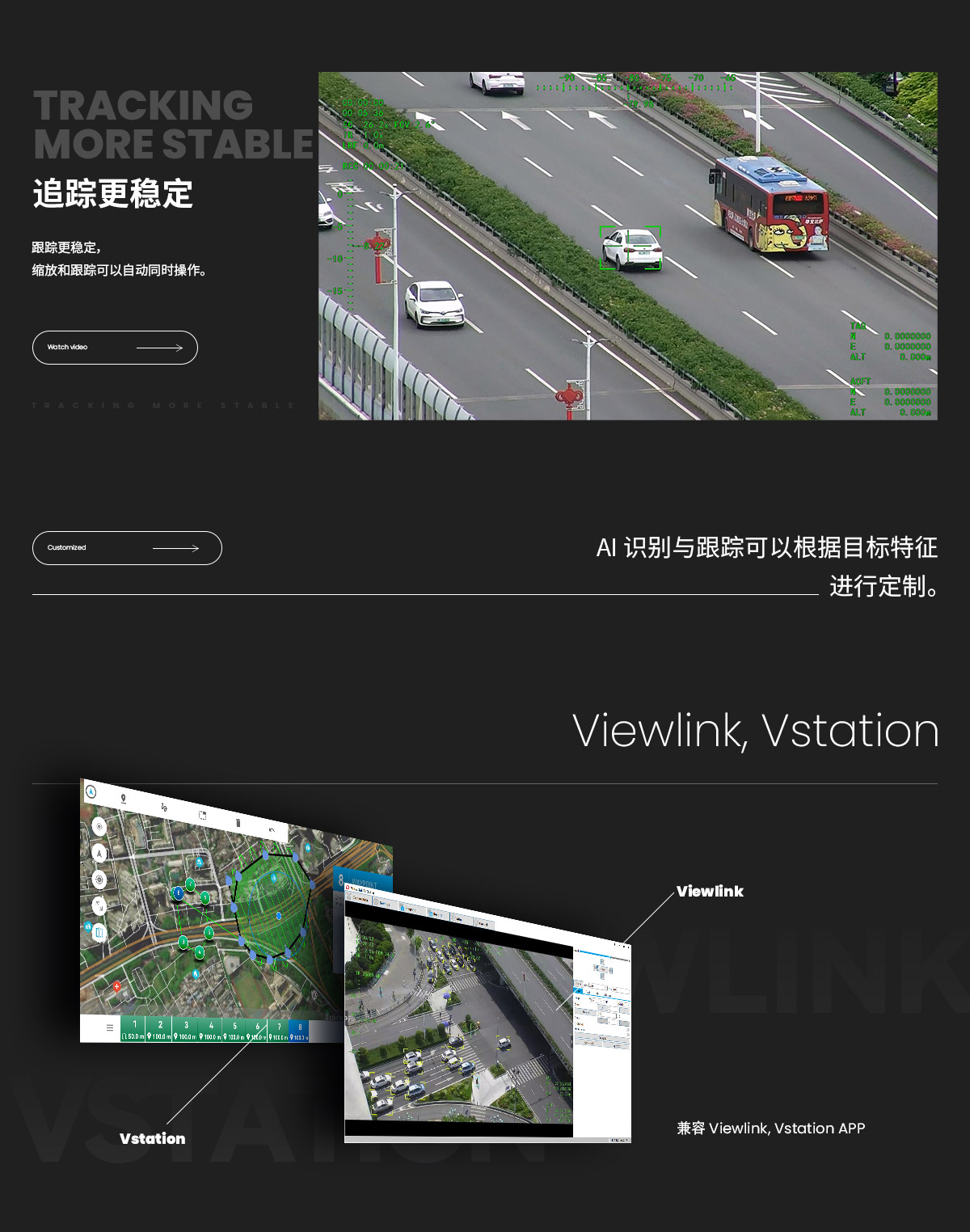

跟踪性能参数
偏差像素更新速率30Hz
偏差像素输出延迟<30ms
最小目标对比度5%
最小信噪比4
最小目标尺寸16*16 像素
最大目标尺寸256*256 像素
跟踪速度  ±48像素/帧
目标记忆时间100场
识别性能
类型人、车
同时能检测的数量≥ 10 个目标
对比度≥ 5%
最小目标尺寸5×5 像素
车辆检测概率≥85%
虚警率≤10%
