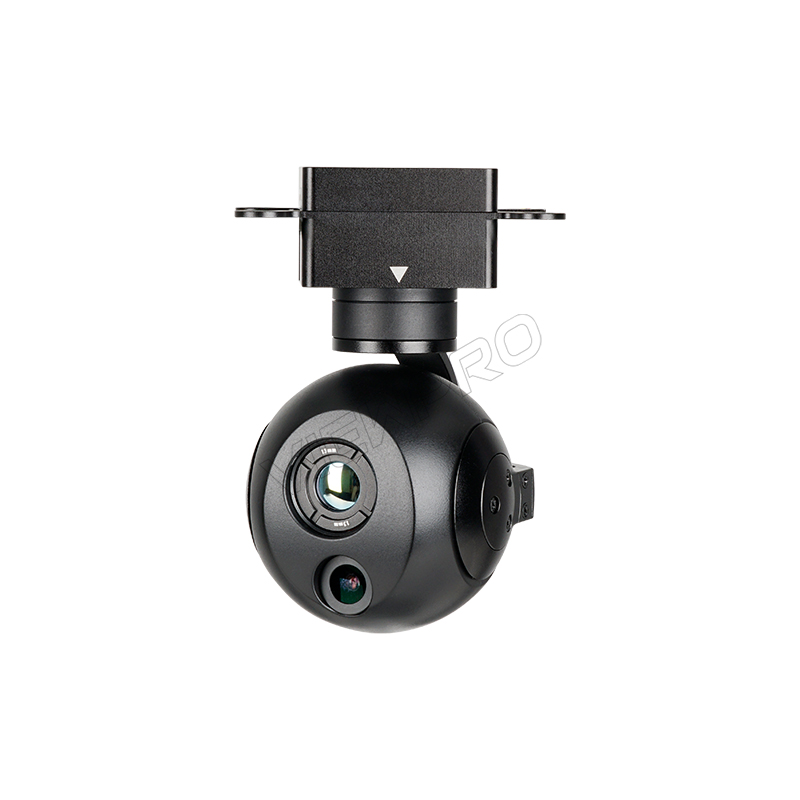

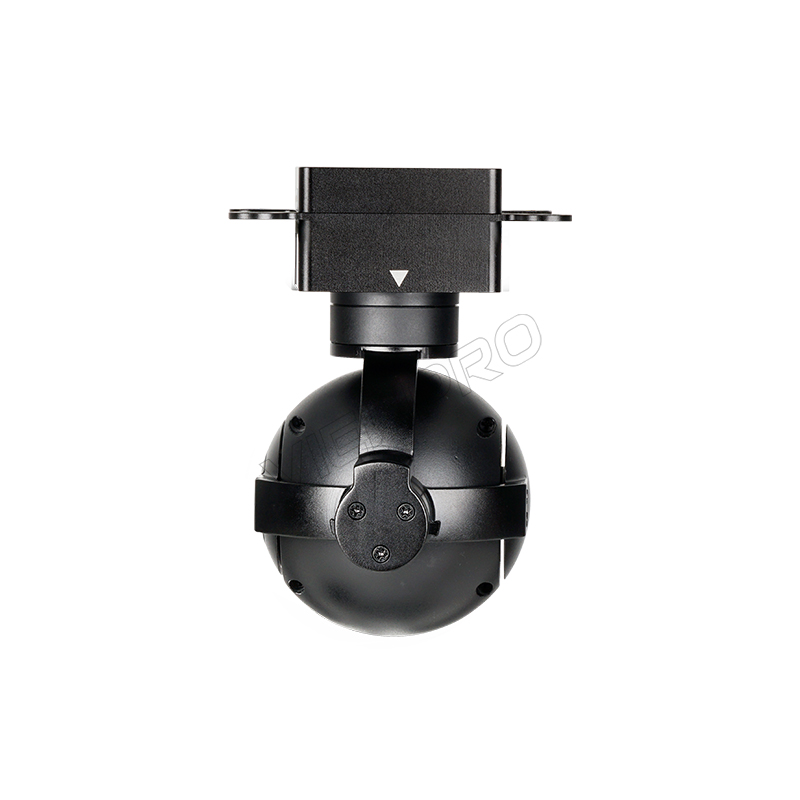

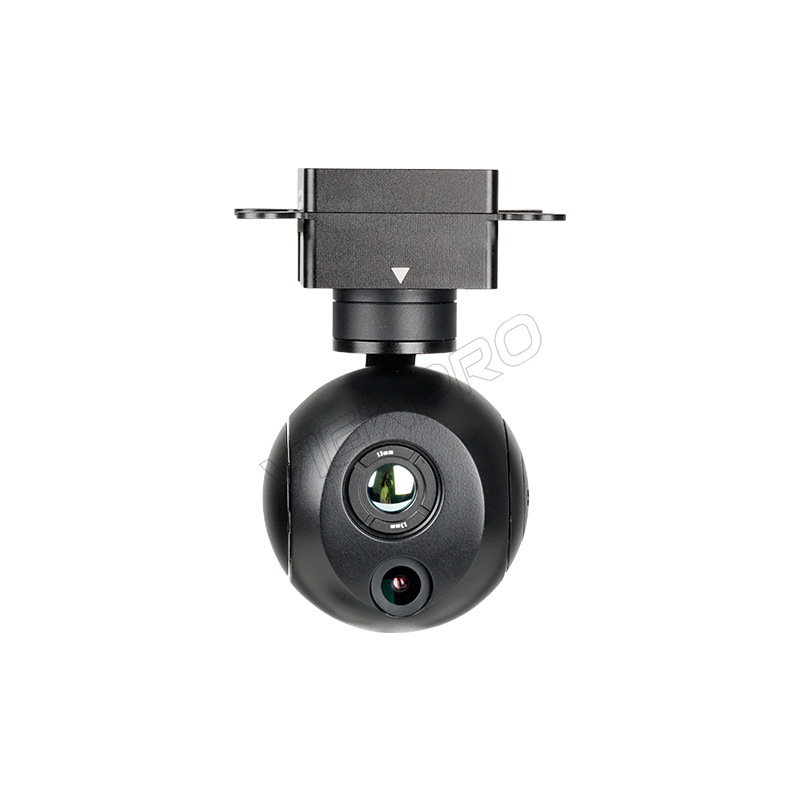

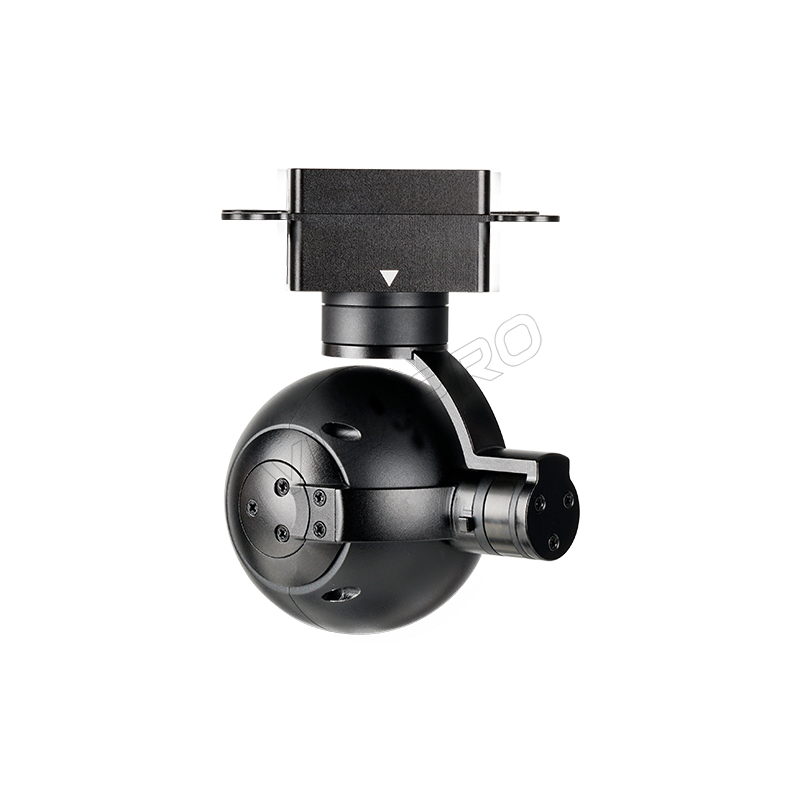

迷你三轴AI双光吊舱A613 高清可见光+红外热成像

二维码
参数
类型
：
AI追踪系列
型号
：
A613
立即咨询
产品详情产品参数

A613-详情页（中文）_01.jpgA613-详情页（中文）_02.jpgA613-详情页（中文）_03.jpgA613-详情页（中文）_04.jpgA613-详情页（中文）_05.jpgA613-详情页（中文）_06.jpgA613-详情页（中文）_07.jpgA613-详情页（中文）_08.jpgA613-详情页（中文）_09.jpgA613-详情页（中文）_10.jpgA613-详情页（中文）_11.jpgA613-详情页（中文）_12.jpgA613-详情页（中文）_13.jpgA613-详情页（中文）_14.jpg

硬件参数
工作电压16V
输入电压4S ~ 6S (14.8V~25.2V)
动态电流450~750mA @ 16V
功率平均功率7.2W, 峰值功率 12W
工作环境温度-20℃ ~ +50℃
视频输出IP (RTSP/UDP 720p/1080p 30fps H264/H265)
存储TF卡 (存储容量256G以内,读写速度 class 10以上,将TF卡格式化为FAT32)
TF卡中的图片存储格式JPG(1920*1080)
TF卡中的视频存储格式MP4(1080P 30fps)
控制方式S.BUS或串口TTL二选一 (默认TTL) / 网络TCP / 网络UDP
云台参数

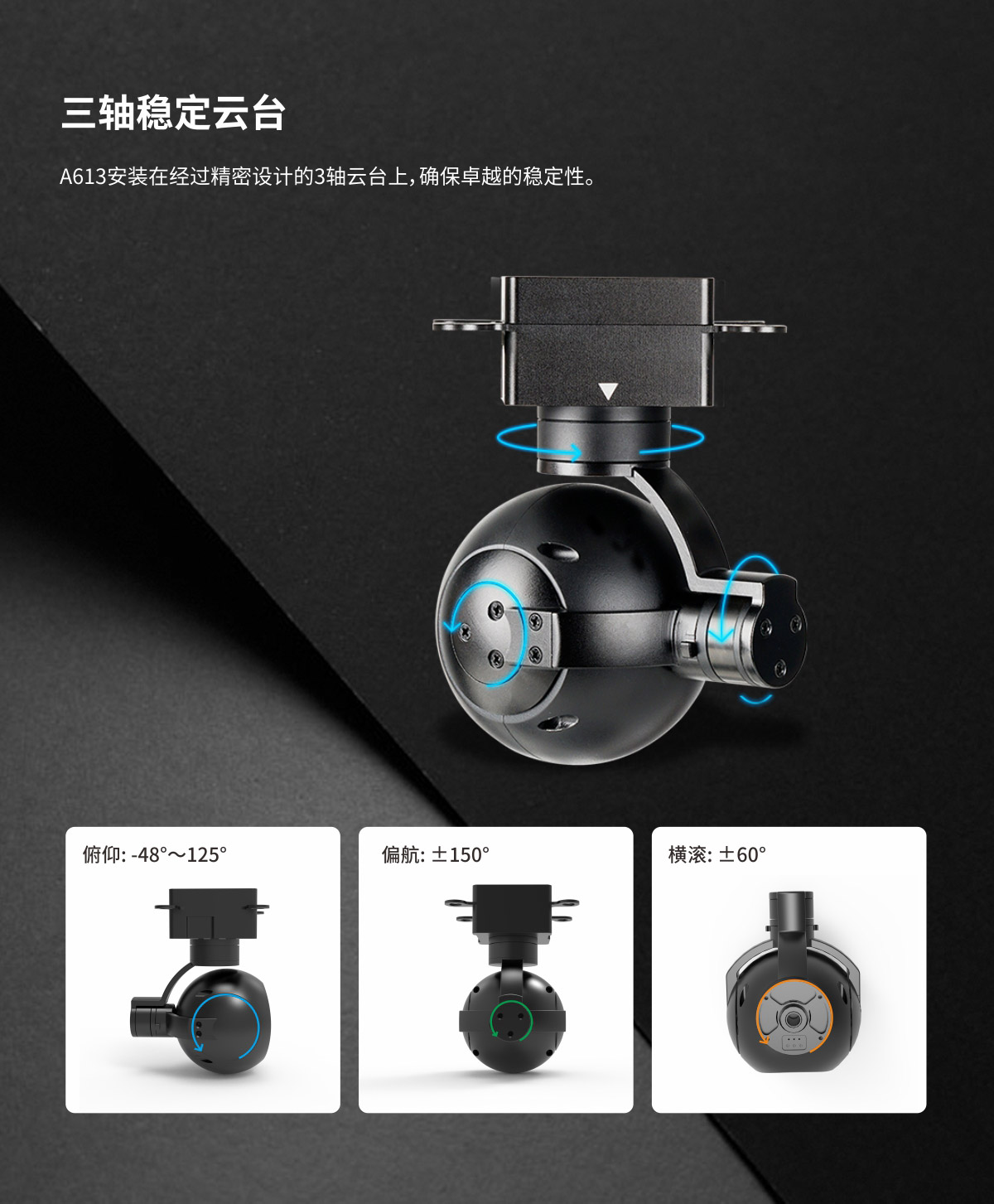

结构设计角度范围俯仰角度:-48°( 上 )～125°（下）,   横滚角度: ±60°,   偏航角度: ±150°
软件限制角度范围俯仰角度: -45°～120°,   偏航角度: ±145°
角度抖动量俯仰/横滚/偏航角度：±0.02°
一键回中√

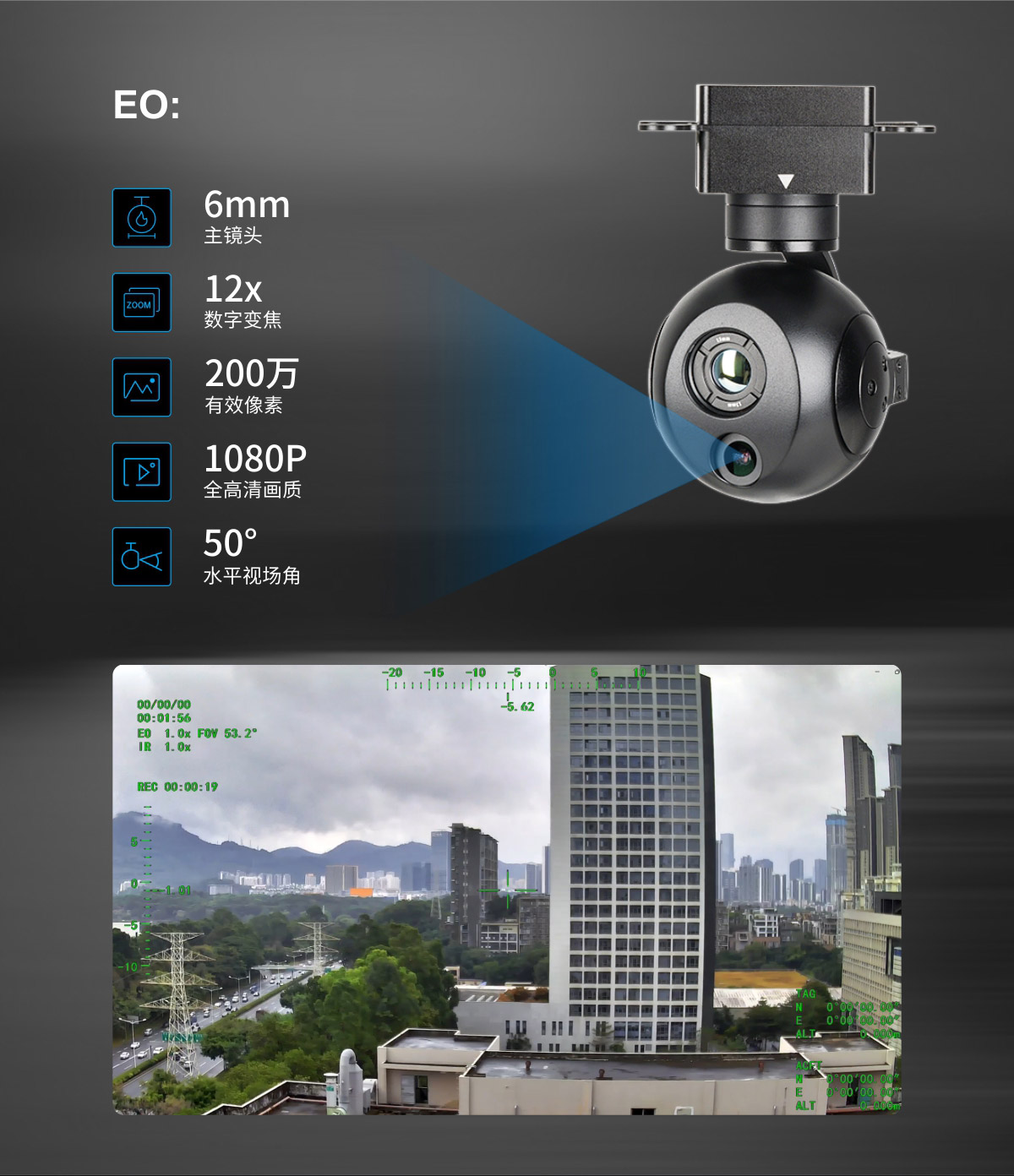

相机参数
图像传感器1/2.9 英寸  CMOS
图像素数200万像素
分辨率1920*1080
焦距6mm
电子变焦1x~12x  (0.1x 间隔步进)
可视角度D:60°    H:50°     V:28°

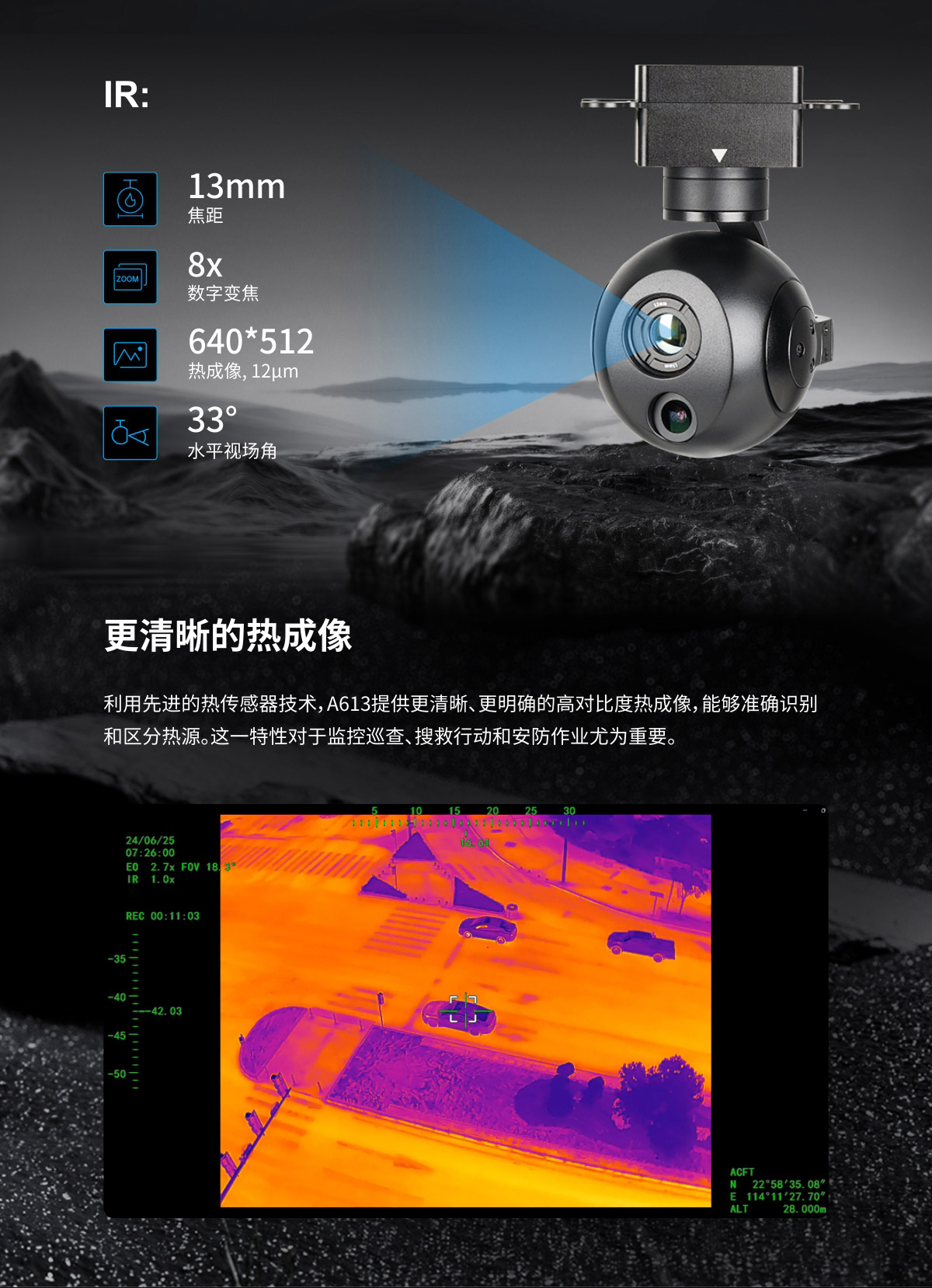

热像仪参数
镜头焦距13mm
光圈值F1.2
水平视场角33°
垂直视场角26°

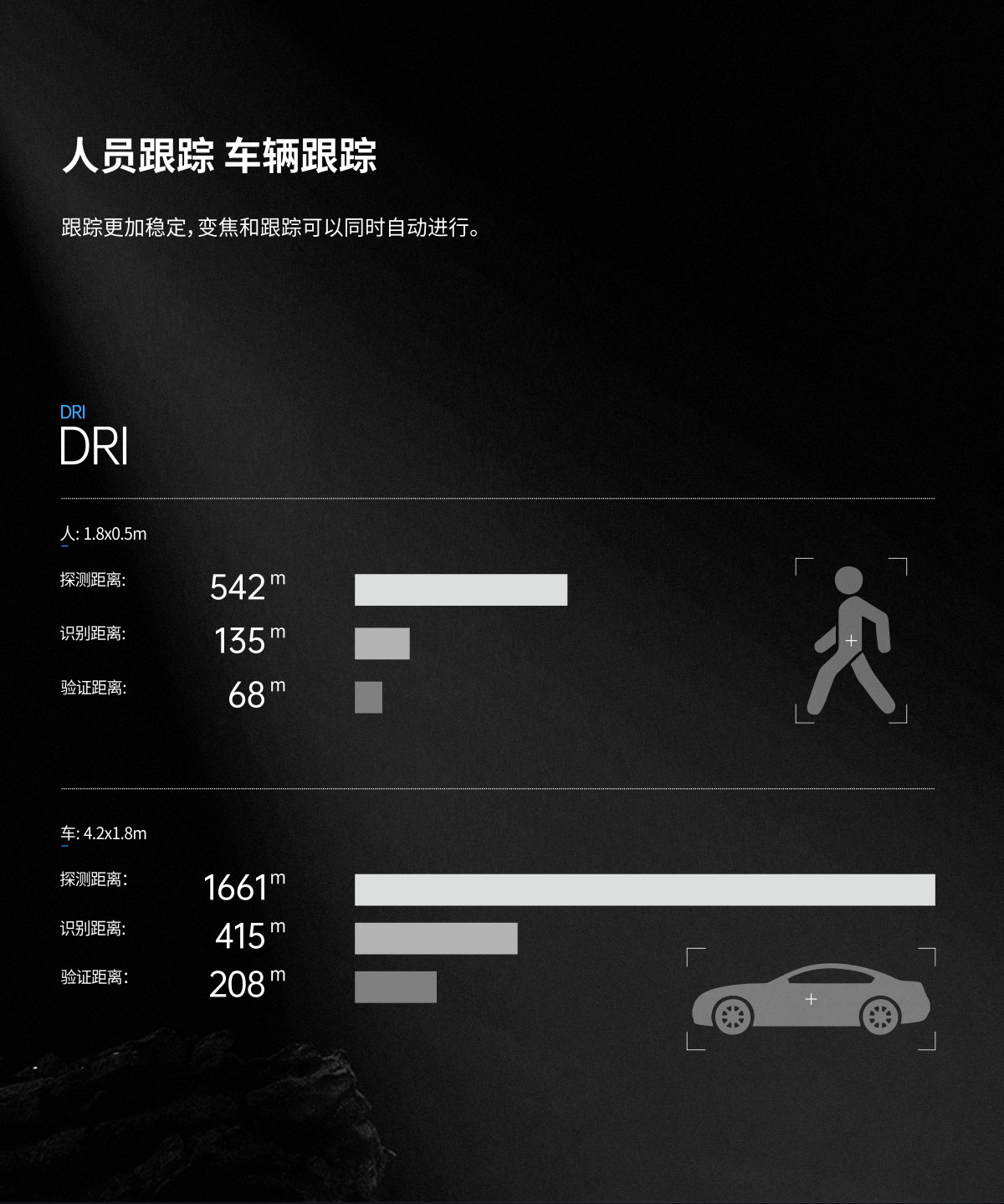

探测距离 (人: 1.8x0.5m)542m
识别距离 (人: 1.8x0.5m)135m
验证距离 (人: 1.8x0.5m)68m
探测距离 (车: 4.2x1.8m)1661m
识别距离 (车: 4.2x1.8m)415m
验证距离 (车: 4.2x1.8m)208m
工作制式非制冷长波 (8μm~14μm)
探测器像素640*512
像元大小12μm
调焦方式无热化免调焦
NETD（热灵敏度/噪声等效温差）≤50mK@F1.0 @25℃

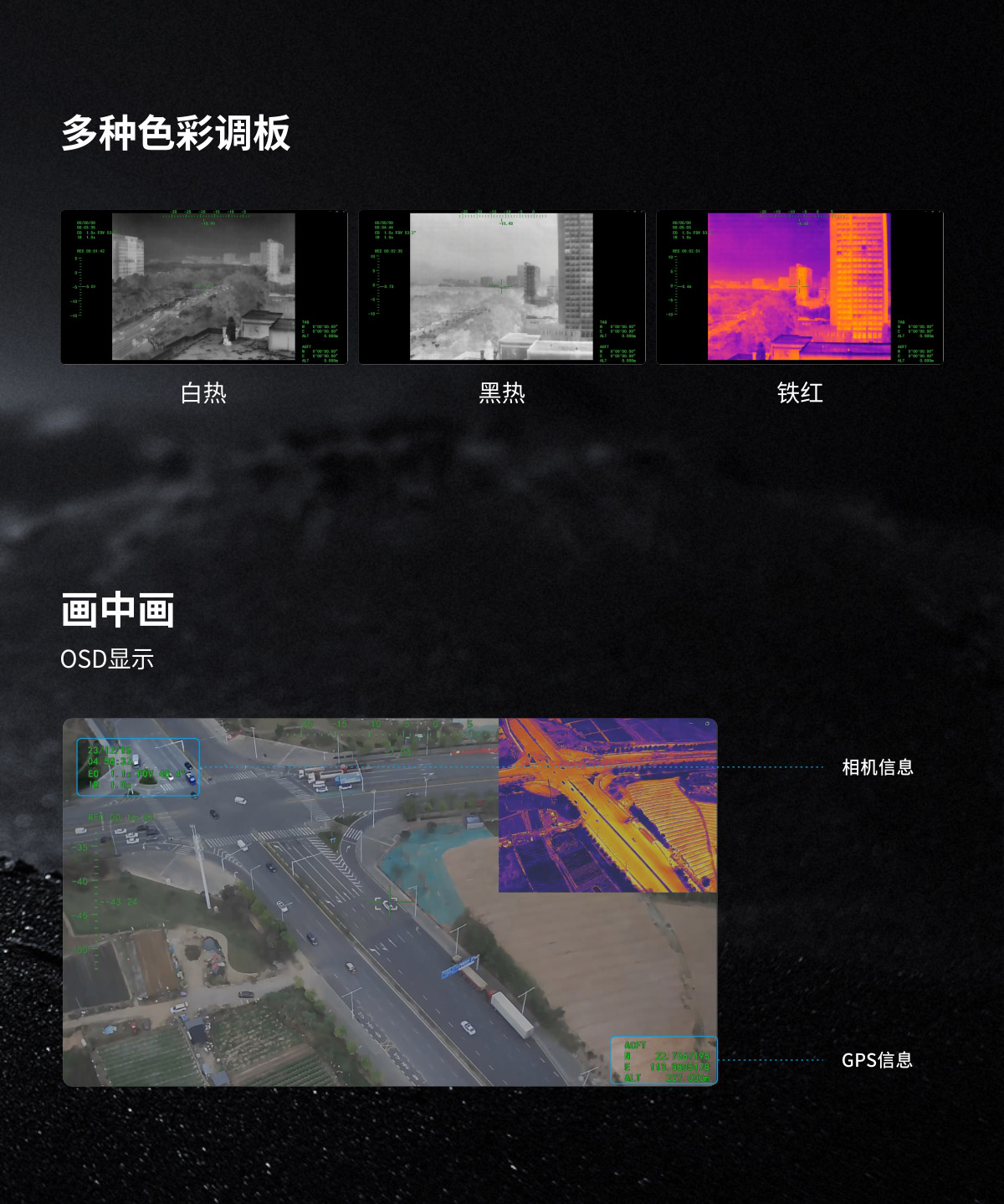

色板白热，黑热，伪彩
电子变倍1x ~ 8x
测温功能（选配）测温范围：-20℃~+150℃, +100℃~+550℃
测温精度：±3℃或者读数的±3%（取最大值）@环境温度-20℃~+60℃
跟踪性能参数
偏差像素更新速率30Hz
偏差像素输出延迟<30ms
最小目标对比度5%
最小信噪比4
最小目标尺寸16*16 像素
最大目标尺寸256*256 像素
跟踪速度  48 像素/帧
目标记忆时间100场
识别性能
类型人、车
同时能检测的数量≥ 10 个目标
对比度≥ 5%
最小目标尺寸5×5 像素
车辆检测概率≥85%
虚警率≤10%
总体参数

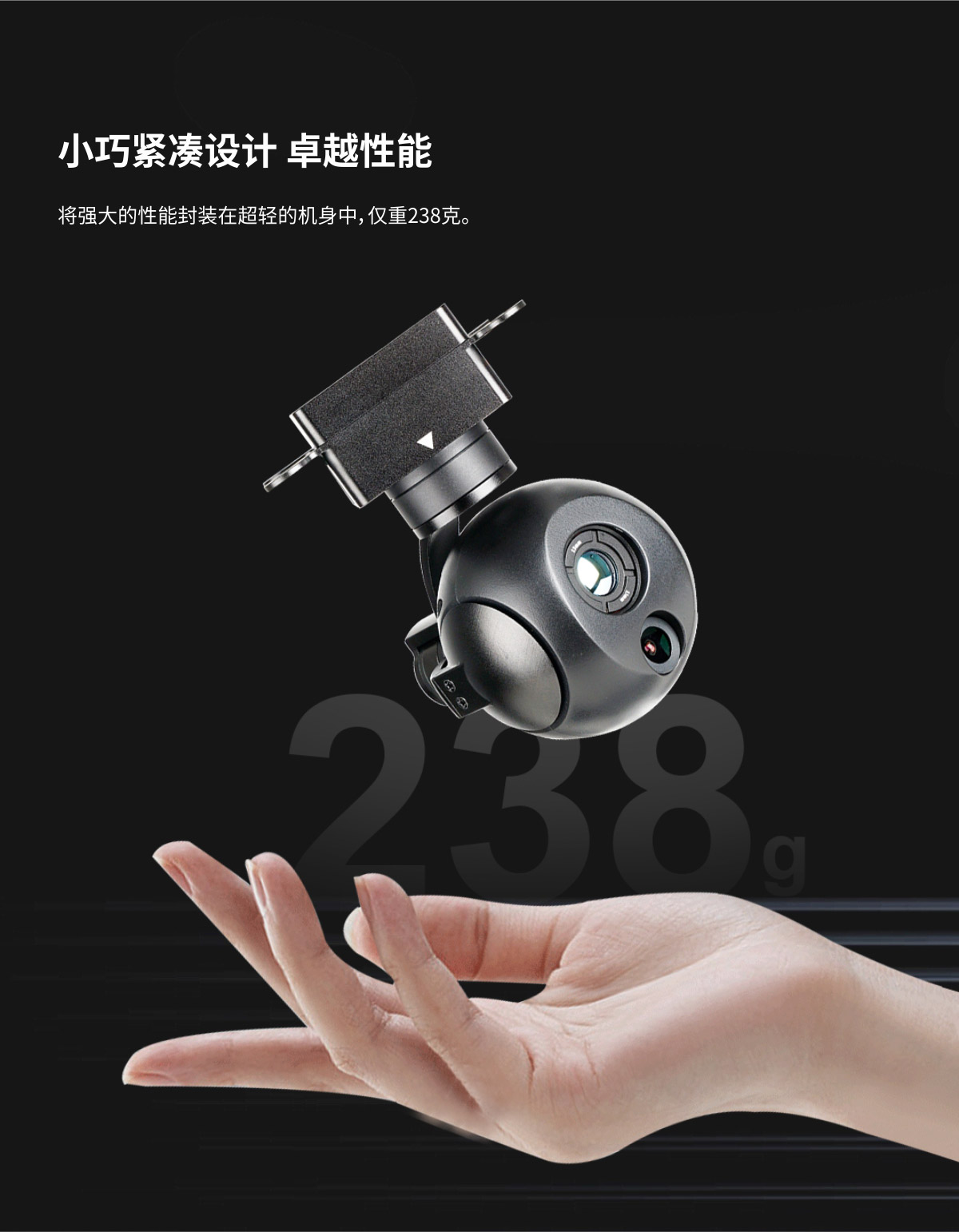

产品重量238±10g

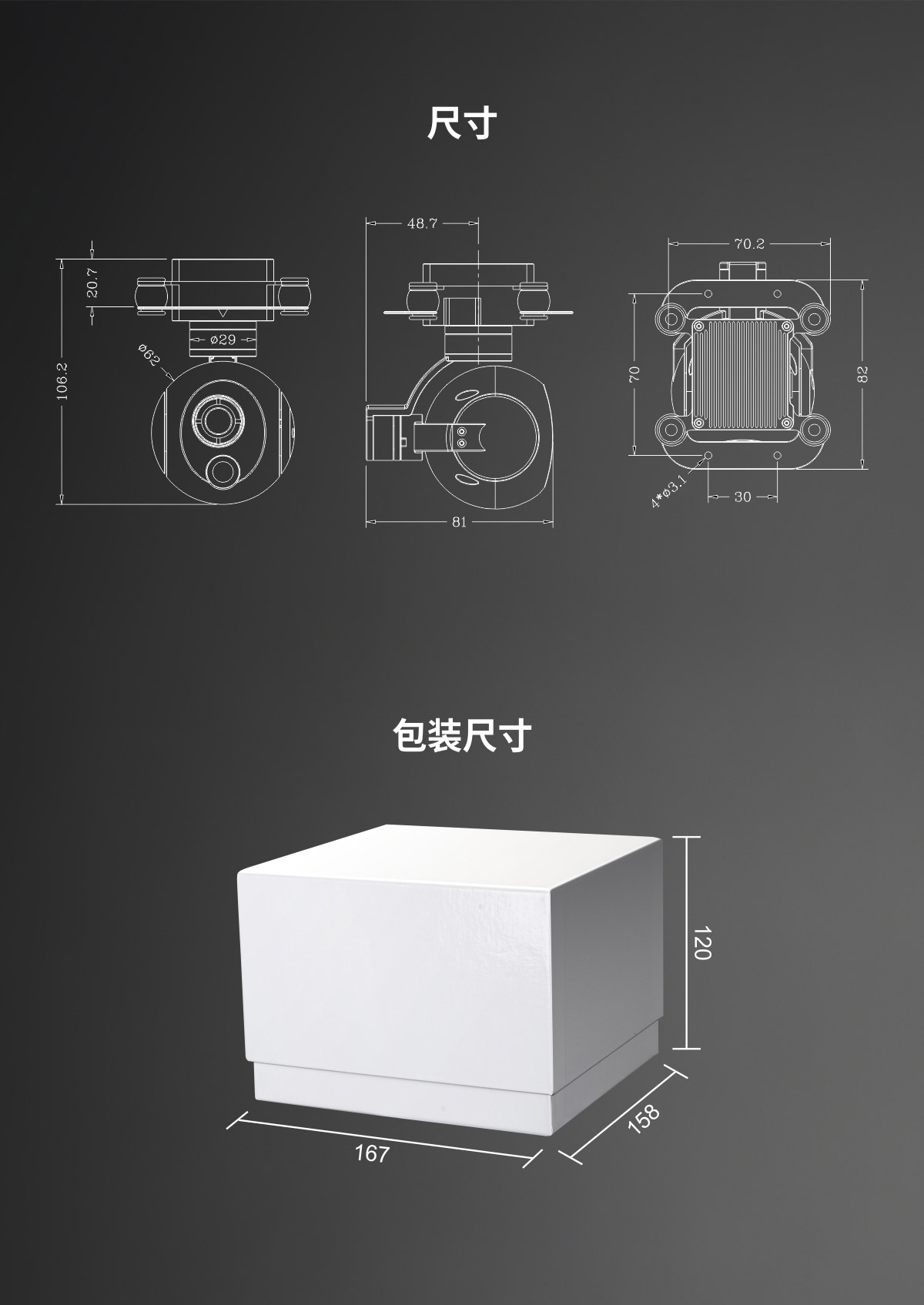

产品尺寸81*62*106.2mm

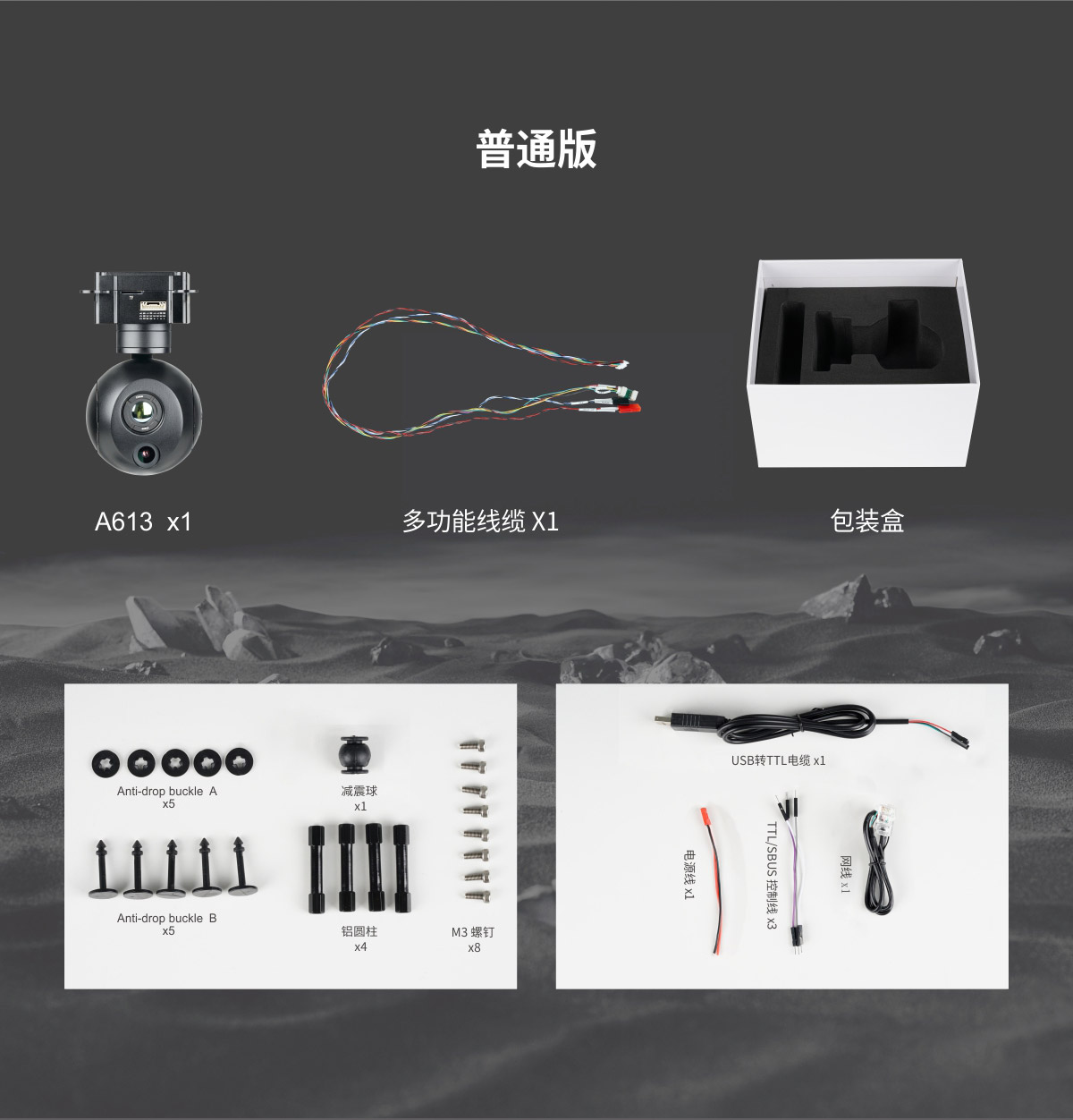

配件铝柱*4, M3螺丝*8,电源线*1,串口连接线*1,网线*1,多功能线*1
包装尺寸162*132*100mm
