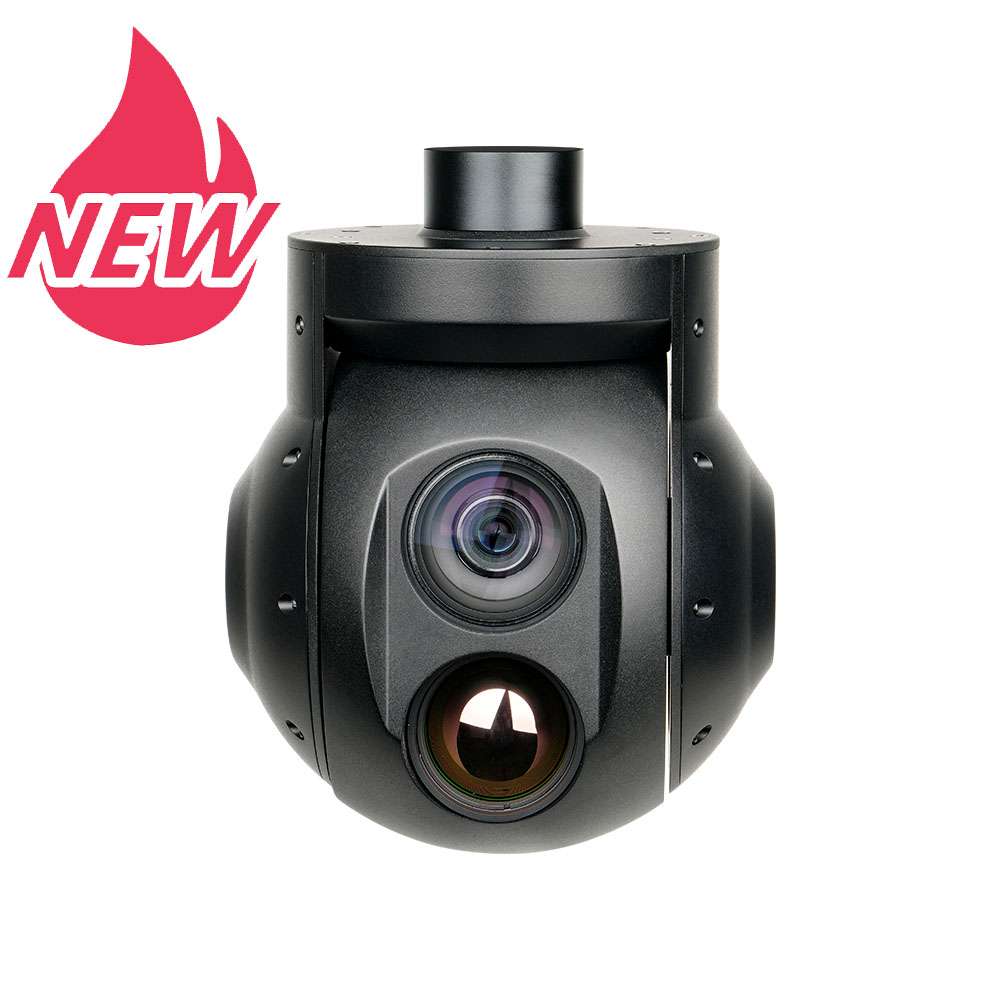

UA40T-35 40倍三光高清热像跟踪吊舱

二维码

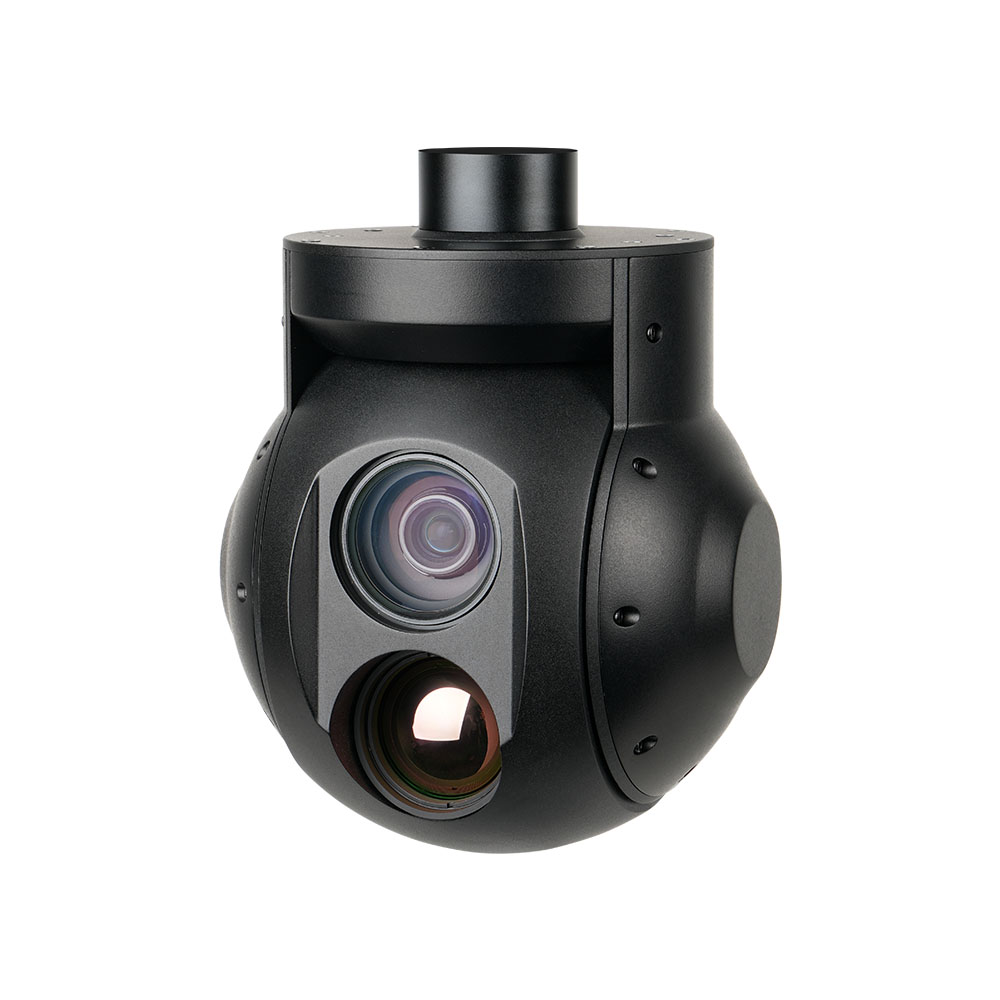

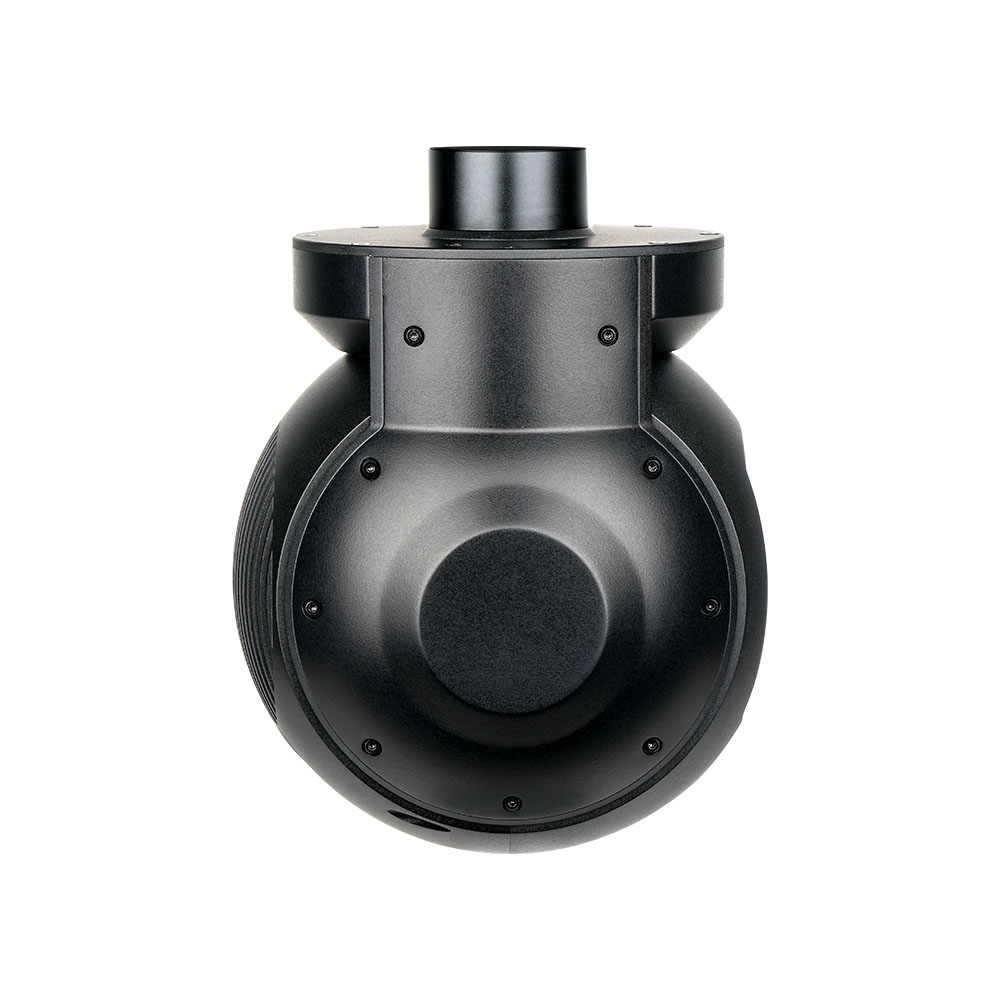

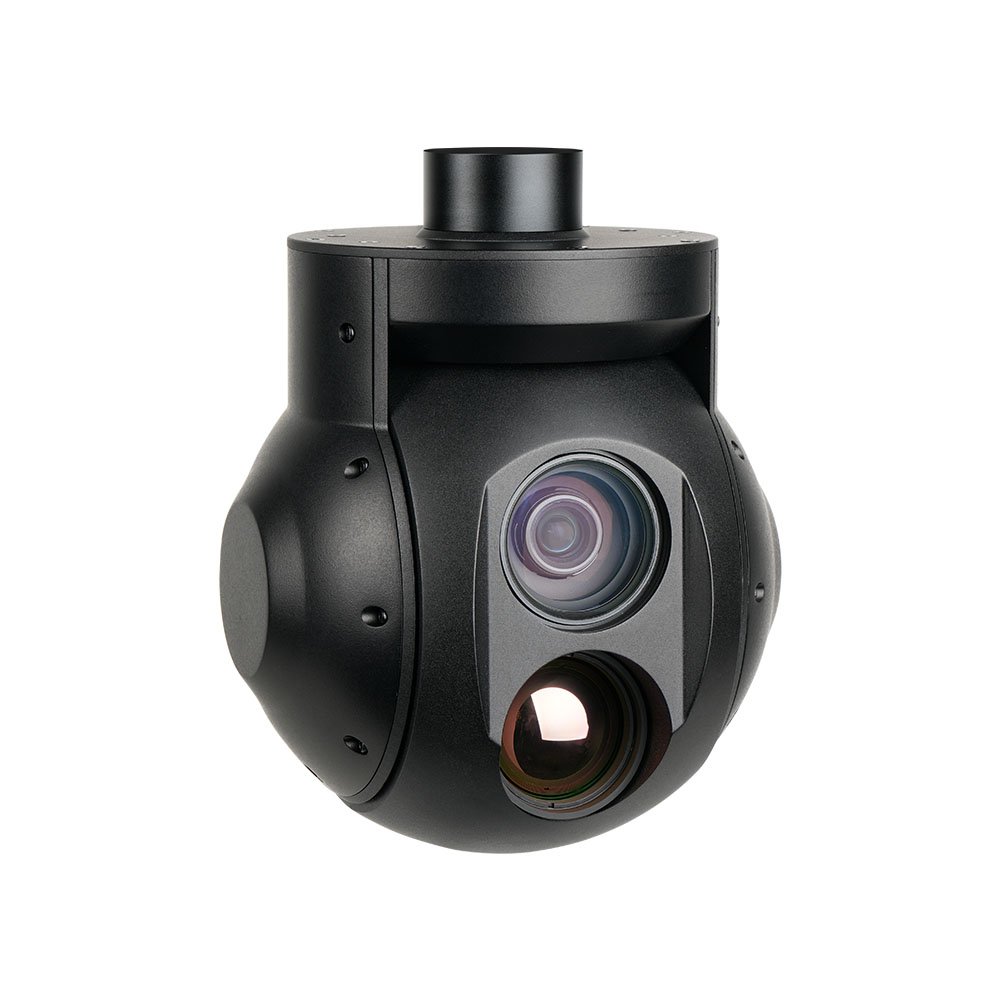

UA40T-35 是一款高精度三轴增稳吊舱，配有 213 万像素的 40 倍光学变焦索尼传感器相机，35 毫米非制冷氧化钒镜头 640x512 分辨率热成像仪。其支持可见光变倍，拍照录像，目标跟踪功能，AI 检测车辆、人员。
参数
类型
：
AI追踪系列
型号
：
UA40T-35
立即咨询
产品详情产品参数

UA40中_01.jpgUA40中_02.jpgUA40中_03.jpgUA40中_04.jpgUA40中_05.jpgUA40中_06.jpgUA40中_07.jpgUA40中_08.jpg

整体参数
产品重量1076g

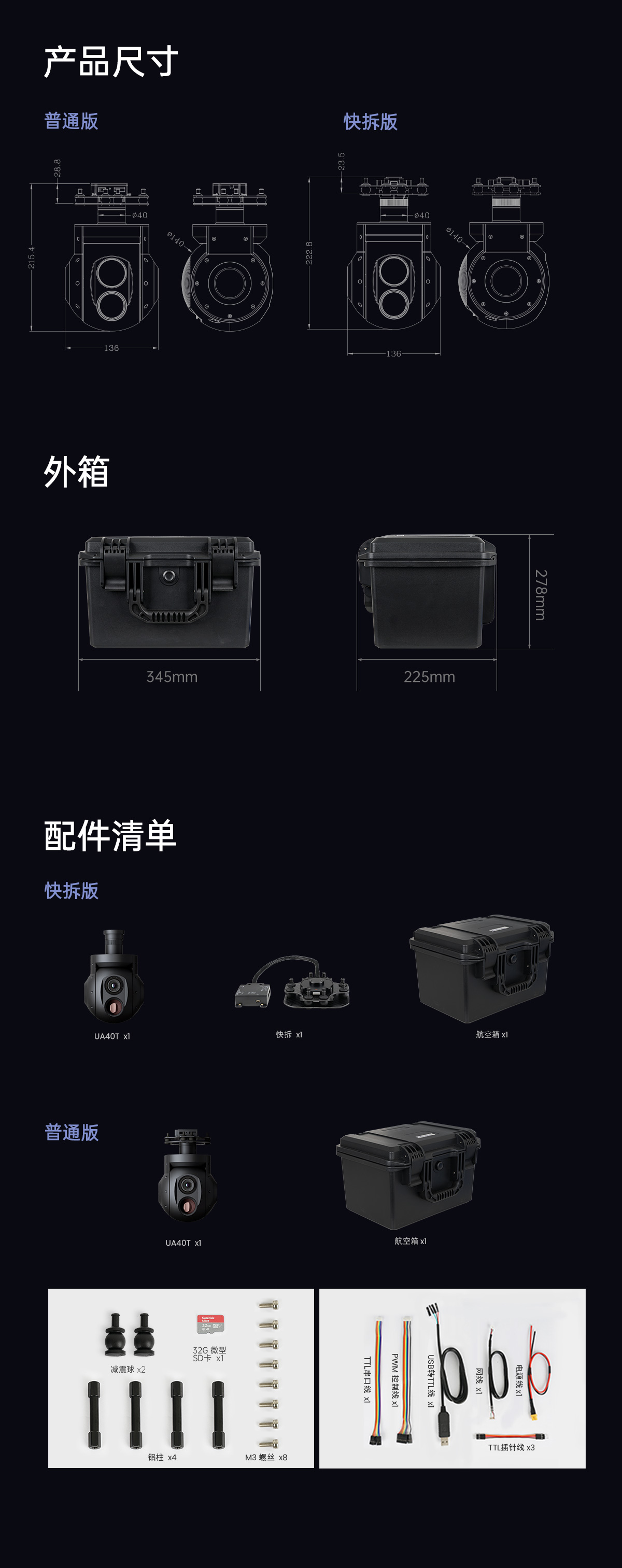

产品尺寸140*136*213.2mm
输入电压14.8V~25.2V
动态电流1000~1500mA @ 16V
功率平均功率16W, 峰值功率 24W
工作环境温度-20℃ ~ +50℃
防护等级IP4X
视频输出Micro HDMI(1080P 60fps) / IP (RTSP/UDP 720p/1080p 30fps H264/H265)
存储TF卡 (存储容量256G以内,读写速度 class 10以上,将TF卡格式化为FAT32)
TF卡中的图片存储格式JPG(1920*1080)
TF卡中的视频存储格式MP4(1080P@30fps)
控制方式PWM  / S.BUS / UART (TTL) / TCP / UDP
云台参数
结构设计角度范围俯仰角度:-40°(上)～130°(下),  偏航角度: ±300° / ±360°*N (仅网络输出版本)
软件限制角度范围俯仰角度: -30°～125°, 偏航角度: ±290° / ±360°*N (仅网络输出版本)
角度抖动量俯仰/偏航角度：±0.02°
一键回中√
可见光相机参数
图像传感器1/2.8" Sony CMOS Sensor
图像传感器(有效像素数)约213 万像素
镜头40 倍光学变焦
f=4.25mm(广角端 )到170.0mm(远端 )
F1.6 到 F4.95
数字变焦32 倍
可视角度(对角，水平，垂直)D：73.80° ( 广角端 ) 到 2.16° ( 远端 )
H：66.35° ( 广角端 ) 到 1.90° ( 远端 )
V：39.98° ( 广角端 ) 到 1.11° ( 远端 )
最小物距0.1 / 1.5 / 3.0 / 5.0 / 10.0 m
最低照度正常模式：彩色(1/30s, 79.5dB) : 0.01 lux，黑白(1/30s, 79.5dB) : 0.002 lux
高灵敏度模式：彩色(1/1s, 79.5dB) :0.001 lux，黑白(1/1s, 79.5dB) :0.0002 lux
信噪比50db以上
聚焦系统自动 , 一键自动聚焦， 手动
白平衡自动
快门速度1/1 秒到 1/30,000 秒
曝光控制自动， 手动， 优先模式 ( 快门优先 & 光圈优先 )
背光补偿有
自动ICR有
图像稳定器有
除雾有
热像仪参数
镜头焦距35mm
水平视场角12.5°
垂直视场角10.0°
对角视场角16.0°
探测距离 (人: 1.8x0.5m)1458米
识别距离 (人: 1.8x0.5m)365米
验证距离 (人: 1.8x0.5m)182米
探测距离 (车: 4.2x1.8m)4472米
识别距离 (车: 4.2x1.8m)1118米
验证距离 (车: 4.2x1.8m)559米
工作制式非制冷长波 (8μm~14μm)
探测器像素640*512
像元大小12μm
调焦方式无热化免调焦
NETD（热灵敏度/噪声等效温差）≤50mK@25℃,F#1.0
色板白热，黑热，铁红
电子变倍1x ~ 8x
测温功能（选配）测温模式：点测温、区域测温
测温范围可选：-20℃~+150℃, +100℃~+550℃
测温精度：±3℃或读数的+3%(取较大者)@环境温度-20℃~60℃
跟踪性能参数
偏差像素更新速率30Hz
偏差像素输出延迟<30ms
最小目标对比度5%
最小信噪比4
最小目标尺寸16*16 像素
最大目标尺寸256*256 像素
跟踪速度  ±48 像素/帧
目标记忆时间100场
识别性能
类型人、车
同时能检测的数量≥ 10 个目标
对比度≥ 5%
最小目标尺寸5×5 像素
车辆检测概率≥85%
虚警率≤10%
