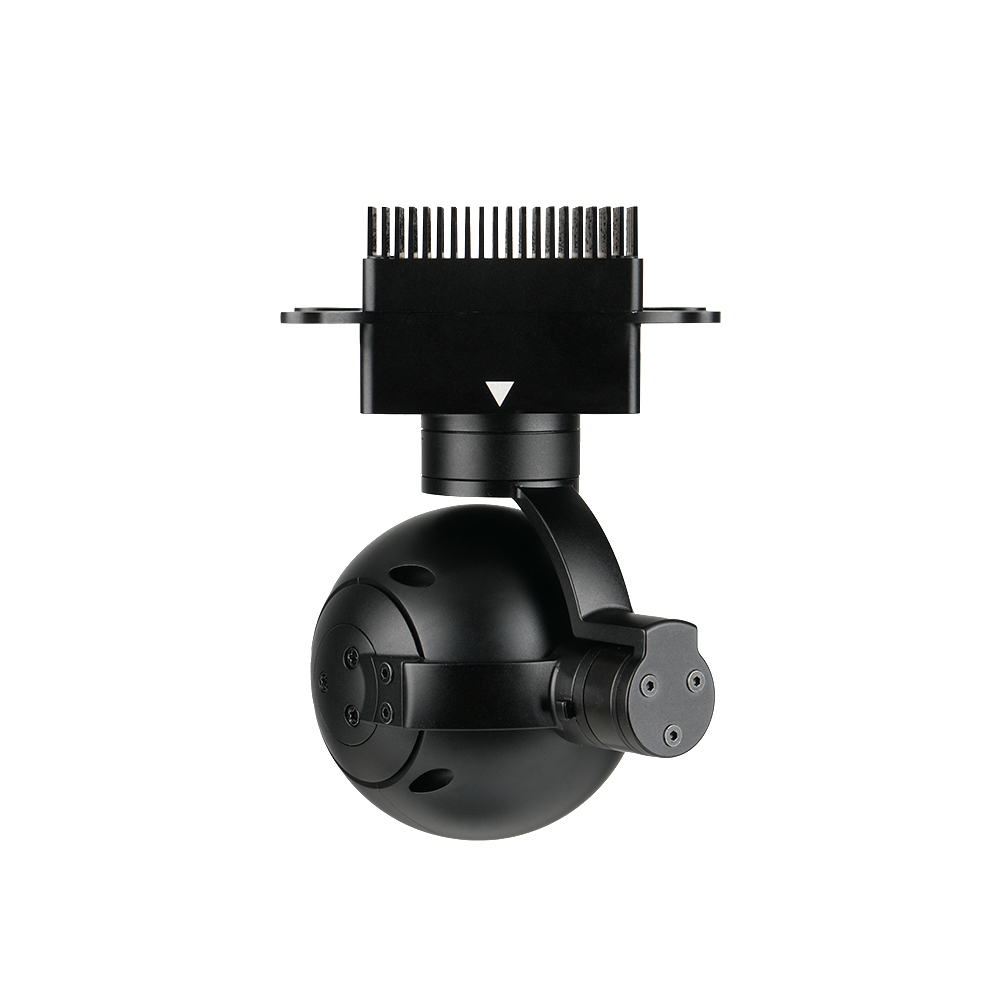

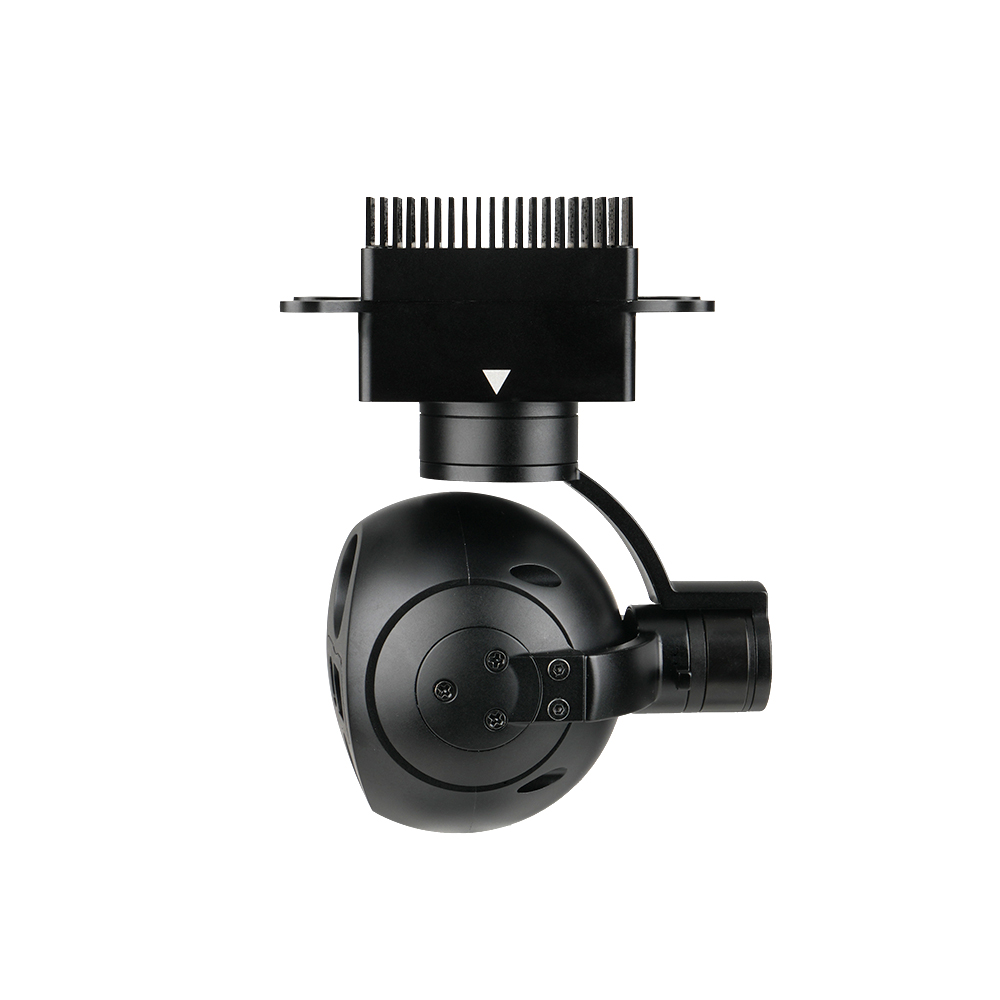

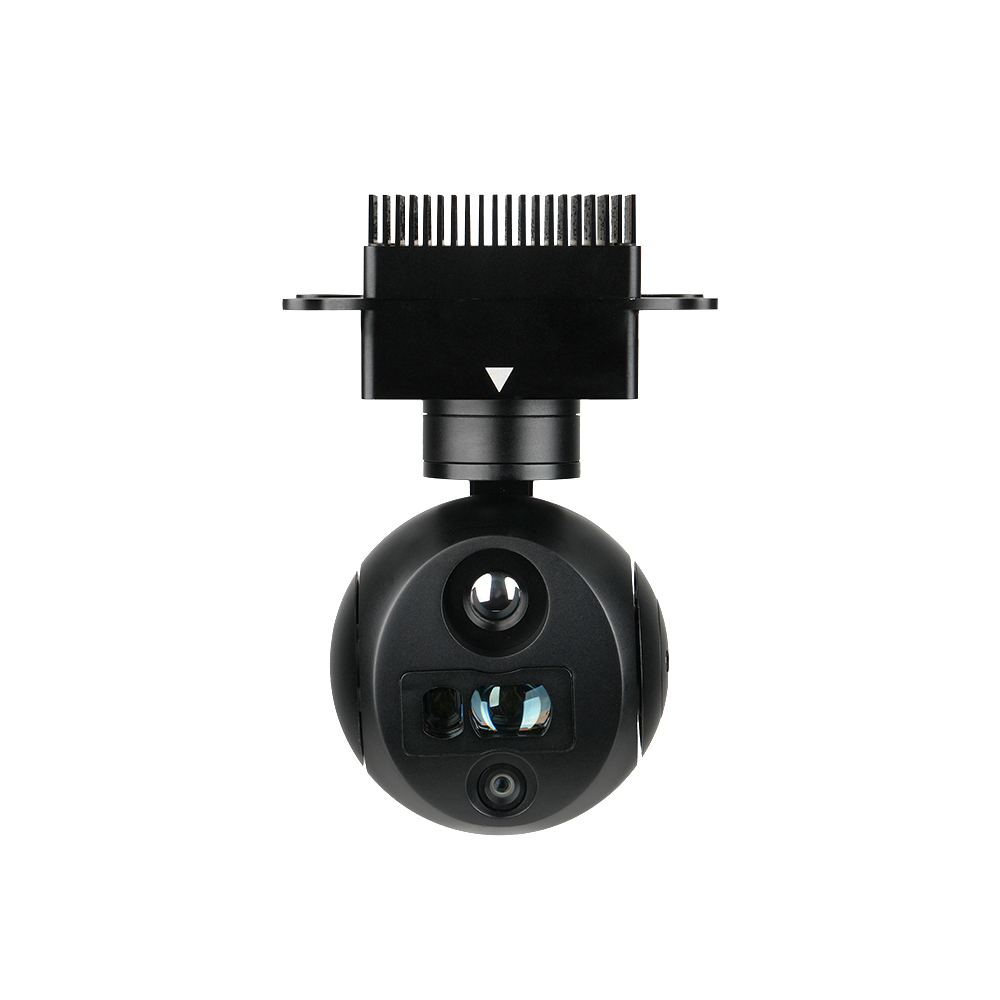

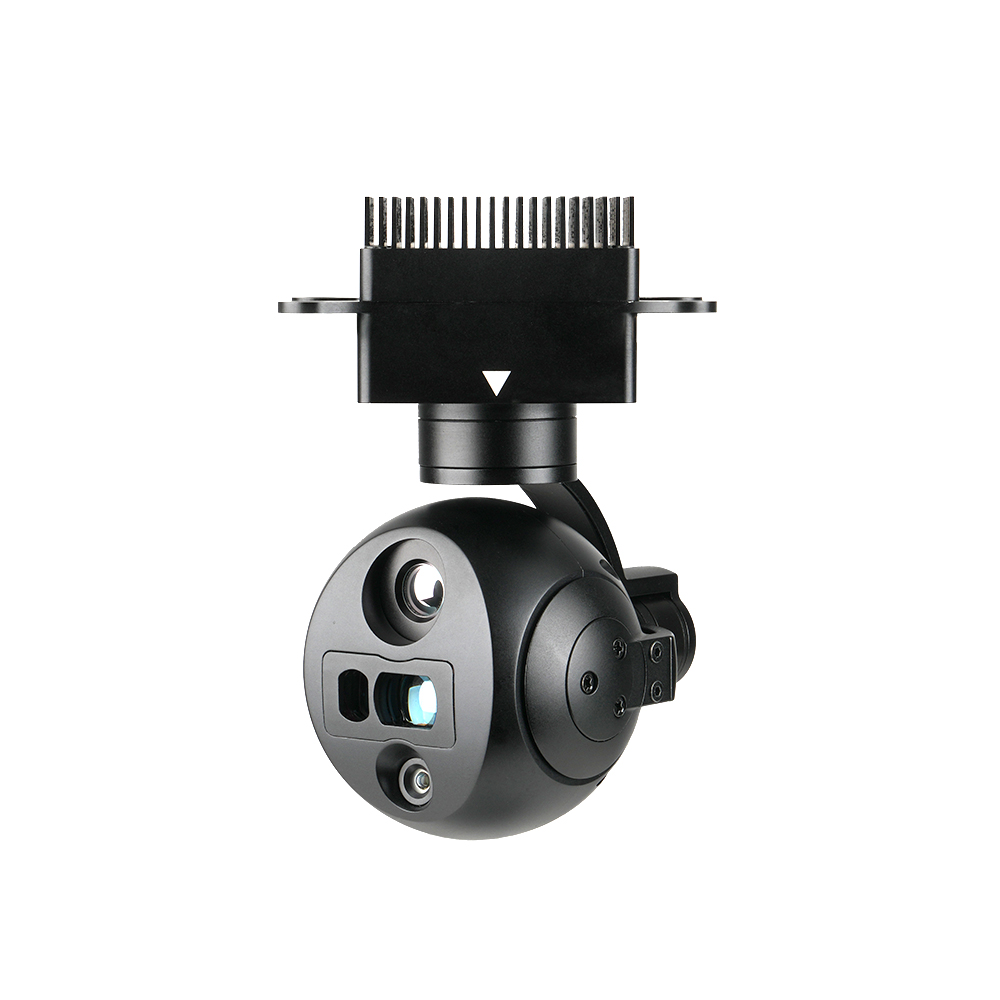

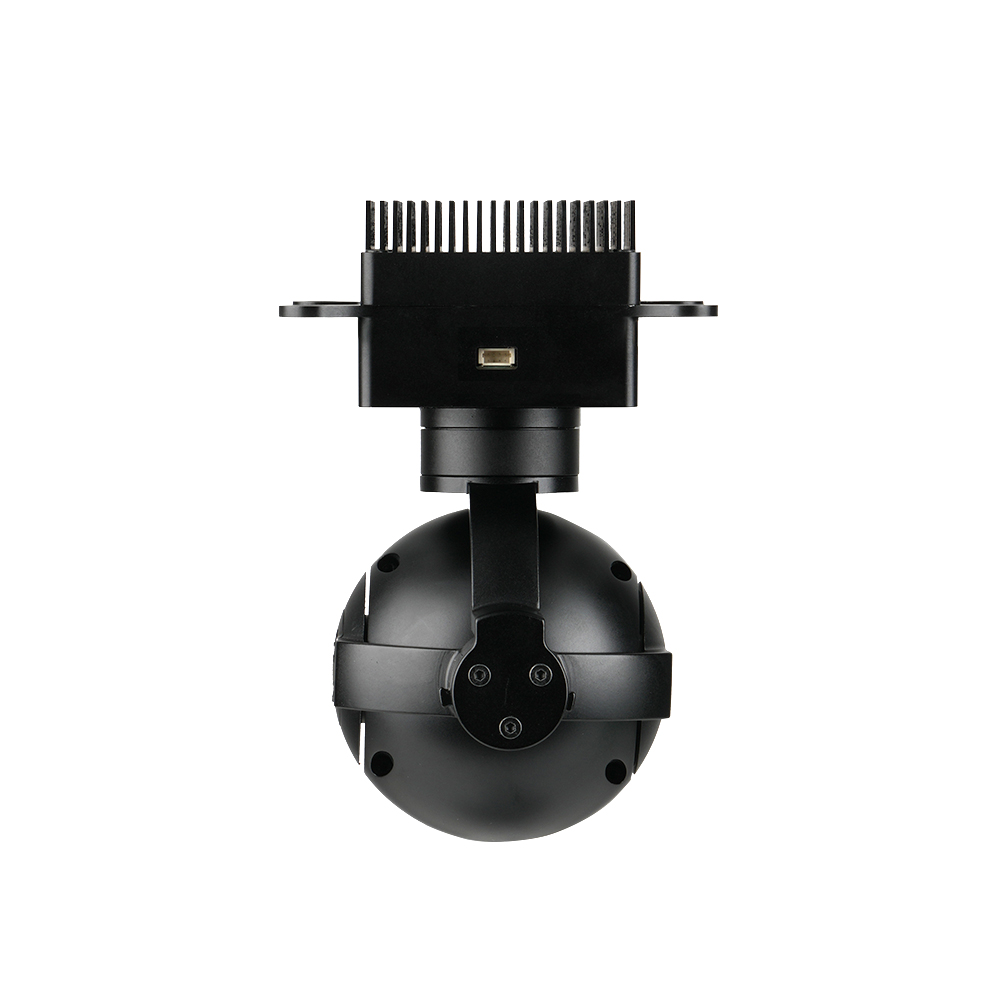

A609R PRO 微型8K三光AI吊舱

二维码
A609R PRO 为A609R升级版，图像传感器具体参数为1/2" CMOS，4.5mm 焦距，4800万像素；热像仪参数为640x512，9mm 焦距，12μm，其目标测距可达1200米。其重量只有257克。是一款应用非常广泛的微型吊舱。
参数
类型
：
AI追踪系列
型号
：
A609R PRO
立即咨询
产品详情产品参数

A609R PRO 为A609R升级版，图像传感器具体参数为1/2" CMOS，4.5mm 焦距，4800万像素；热像仪参数为640x512，9mm 焦距，12μm，其目标测距可达1200米。其重量只有257克。是一款应用非常广泛的微型吊舱。

整体参数
产品重量257g
产品尺寸78*62*106.6mm
输入电压14.8V~25.2V
动态电流500~1000mA @ 16V
功率平均功率8W, 峰值功率 16W
工作环境温度-20℃ ~ +50℃
防护等级IP4X
视频输出IP (RTSP/UDP 4K/1080p/720p@30fps H264/H265)
存储存储容量256G以内,读写速度 class 10以上
TF卡中的图片存储格式JPG(可见光支持4K/48M 按模式选取，热像640x512)
TF卡中的视频存储格式MP4(可见光支持4K/1080P/720P，热像640x512)
控制方式S.BUS or TTL(either one, default is TTL) /  TCP / UDP
云台参数
结构设计角度范围俯仰角度:-45°( 上 )～130°（下）,   横滚角度: ±50°,   偏航角度: ±150°
软件限制角度范围俯仰角度: -40°～110°,   偏航角度: ±145°
角度抖动量俯仰/横滚/偏航角度：±0.02°
一键回中√
可见光相机参数
图像传感器1/2 英寸CMOS
像元尺寸0.80 µm (H) ×0.80 µm (V)；2x2 binning后等效1.6um
图像素数4800万像素(8000*6000)
EFL4.5mm
可视角度FOV约 D:83.4°   H: 69.6°   V: 54.4°
热像仪参数
镜头焦距9mm
水平视场角46.2°
垂直视场角37.7°
对角视场角57.3°
探测距离 (人: 1.8x0.5m)375米
识别距离 (人: 1.8x0.5m)94米
验证距离 (人: 1.8x0.5m)47米
探测距离 (车: 4.2x1.8m)1150米
识别距离 (车: 4.2x1.8m)288米
验证距离 (车: 4.2x1.8m)144米
工作制式非制冷长波 (8μm~14μm)
探测器像素640*512
像元大小12μm
调焦方式无热化免调焦
NETD（热灵敏度/噪声等效温差）≤25mK(f /1.0  300K)
色板白热, 黑热, 铁红
电子变焦1x~8x
测距性能参数
有效距离5~1200 米
误差精度1米
光束905nm 脉冲激光
发散角~6 mrad
激光脉冲频率1~4Hz
安全等级Class1
测量测量出画面中心位置物体到激光仪的两点距离
跟踪性能参数
偏差像素更新速率30Hz
偏差像素输出延迟<30ms
最小目标对比度5%
最小信噪比4
最小目标尺寸16*16 像素
最大目标尺寸256*256 像素
跟踪速度  ≥48 像素/帧
识别性能参数
类型人、车
同时能检测的数量≥ 34 个目标
对比度≥ 5%
最小目标尺寸5×5 像素
车辆检测概率≥85%
虚警率≤10%
