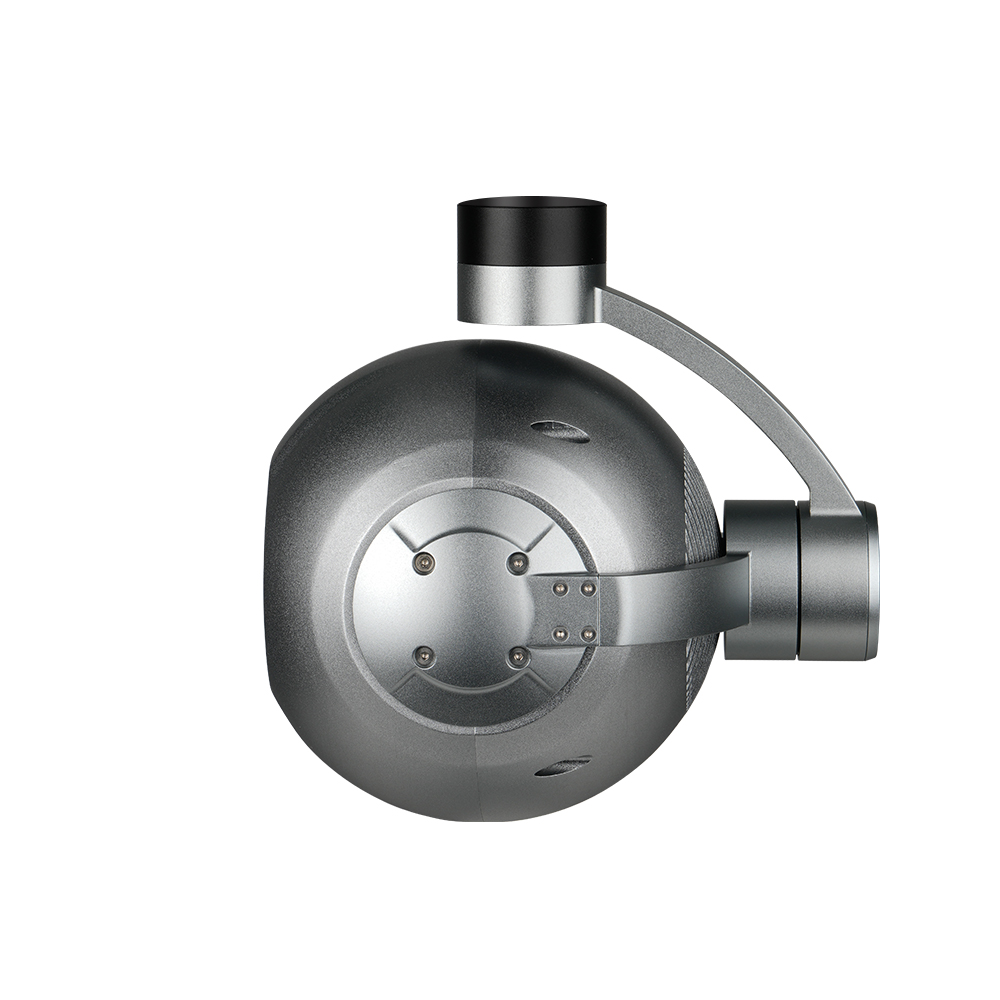

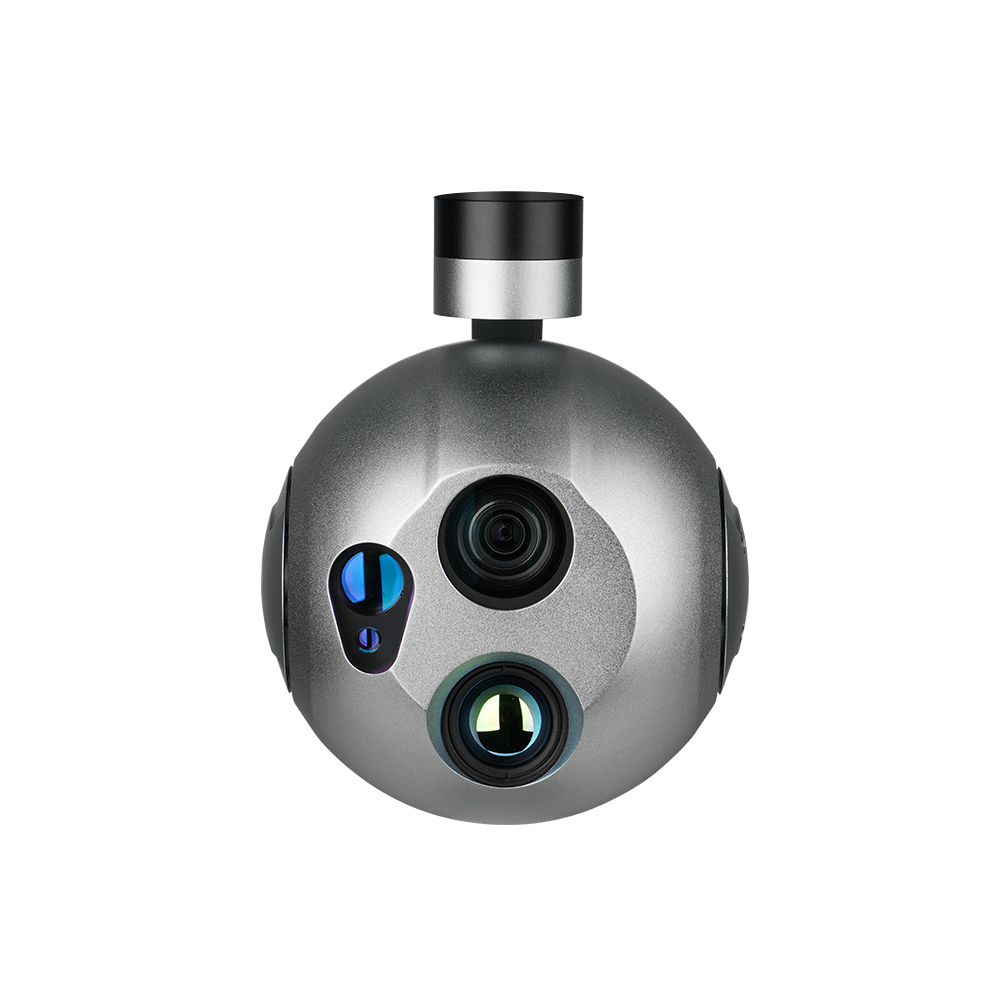

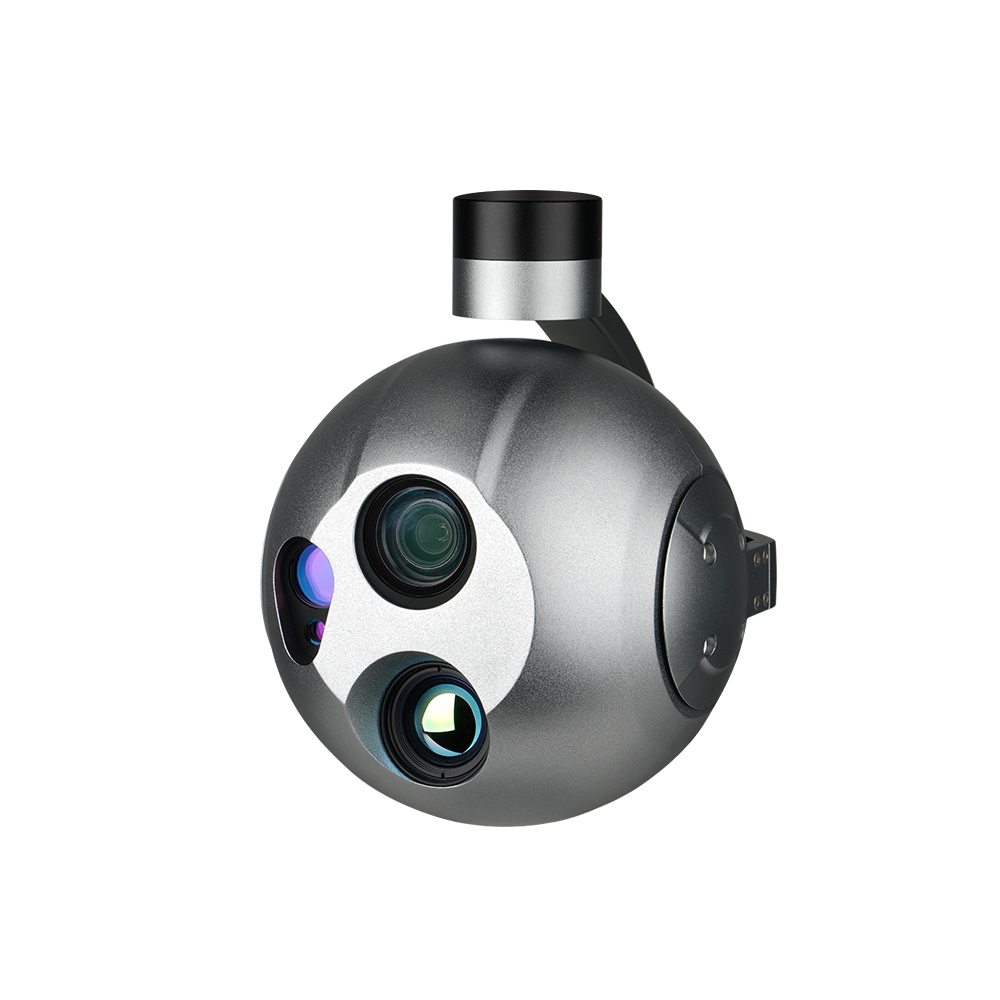

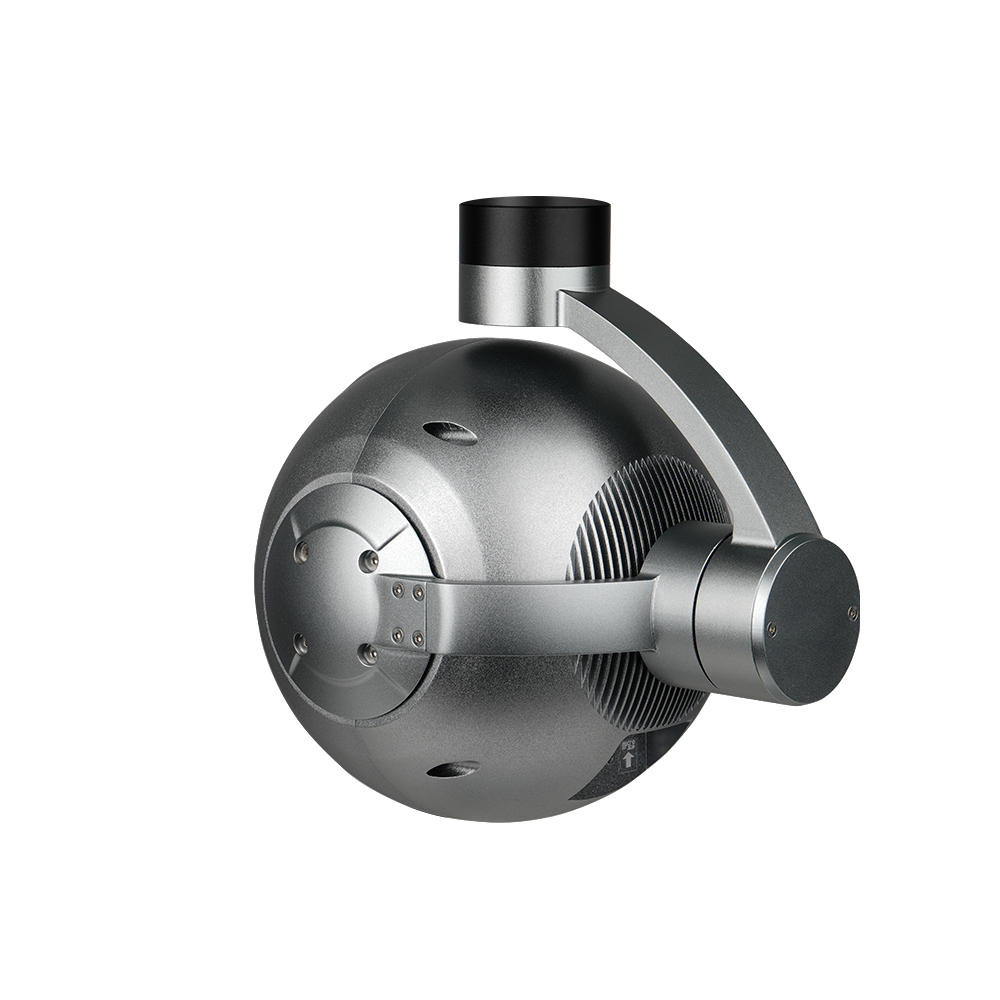

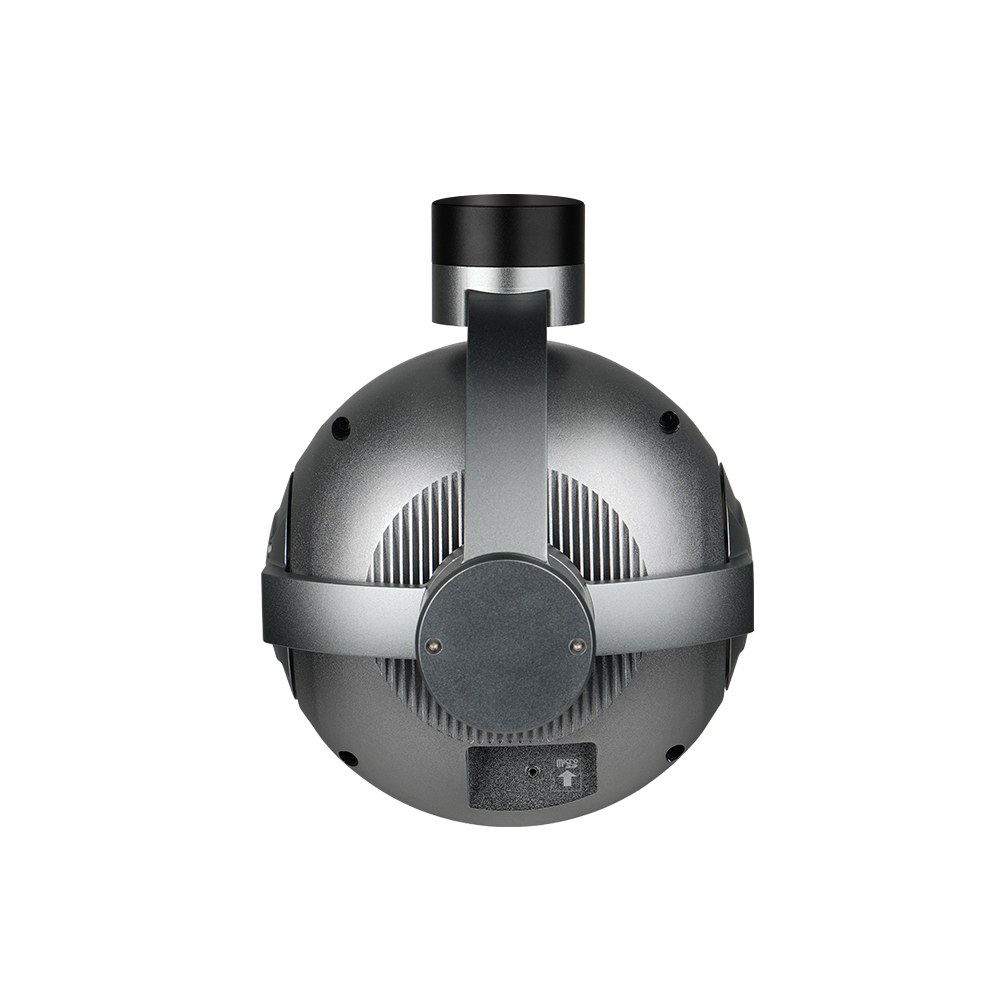

A20KTR-24HD 20倍4K三光高清热像AI吊舱
二维码
A20KTR-24HD是一个4K三光的高清热像吊舱，具备AI追踪功能。主要应用有非可视环境下的探测、检查、搜救等，夜间或光线不足的环境、火灾、烟雾等。
参数
类型
：
高清热像
型号
：
A20KTR-24HD
产品详情产品参数
A20KTR-24HD是一个4K三光的高清热像吊舱，具备AI追踪功能。主要应用有非可视环境下的探测、检查、搜救等，夜间或光线不足的环境、火灾、烟雾等。
| 整体参数 | |
| 产品重量 | 1032g |
| 产品尺寸 | 161*130*201.8mm |
| 输入电压 | 14.8V~25.2V |
| 动态电流 | 890~1500mA @ 16V |
| 功率 | 平均功率14.2W, 峰值功率 24W |
| 工作环境温度 | -20℃ ~ +50℃ |
| 防护等级 | IP4X |
| 视频输出 | Micro HDMI(1080P 60fps) / IP (RTSP/UDP 4K/1080P/720P 30fps H264/H265) |
| 存储 | TF卡 (存储容量256G以内,读写速度 class 10以上,将TF卡格式化为FAT32) |
| TF卡中的图片存储格式 | JPG(4K:3840*2160) |
| TF卡中的视频存储格式 | MP4(4K@30fps) |
| 控制方式 | PWM / S.BUS / UART (TTL) / TCP / UDP |
| 云台参数 | |
| 结构设计角度范围 | 俯仰角度: ±120°, 横滚角度: ±70°, 偏航角度: ±300° /±360°*N (网络输出版本) |
| 软件限制角度范围 | 俯仰角度: -45°(上)～110°(下), 偏航角度: ±290° / ±360°*N (网络输出版本) |
| 角度抖动量 | 俯仰/横滚/偏航角度：±0.02° |
| 一键回中 | √ |
| 可见光相机参数 | |
| 图像传感器 | 1/2.5 英寸 CMOS Sensor |
| 图像传感器(有效像素数 ) | 约 851万像素 |
| 镜头 | 20 倍光学变焦 |
| f=4.4mm(广角端 )到88.4mm(远端 ) | |
| F2.0 到 F3.8 | |
| 可视角度 ( 水平/垂直 ) | H：70.2° ( 广角端 ) 到 4.1° ( 远端 ) |
| V：43.1° ( 广角端 ) 到 2.3° ( 远端 ) | |
| 数字变焦 | 12 倍 ( 使用光学变焦后为 240 倍 ) |
| 最低照度 | 0.4lx（1/30秒，50％，高灵敏度模式开启） |
| 1.6lx（1/30秒，50％，高灵敏度模式关闭） | |
| 0.06lx（1/4秒（1/3秒），50％，高灵敏度模式开启） | |
| 0.21lx（1/4秒（1/3秒），50％，高灵敏度模式关闭） | |
| 信噪比 | 50 dB 以上 |
| 快门速度 | 1/1 秒到 1/10,000 秒 |
| 曝光控制 | 自动， 手动， 优先模式 ( 快门优先 & 光圈优先 ) |
| 聚焦 | 自动 , 手动 |
| 最小物距 | 80 mm ( 广角端 ) 到 800 mm( 远端 ) |
| 背光补偿 | 有 |
| 自动 ICR | 有 |
| 降噪 | 有 |
| 图像稳定器 | 有 |
| 除雾 | 有 |
| 热像仪参数 | |
| 镜头焦距 | 24mm |
| 水平视场角 | 35.9° |
| 垂直视场角 | 28.9° |
| 探测距离 (人: 1.8x0.5m) | 1000m |
| 识别距离 (人: 1.8x0.5m) | 250m |
| 验证距离 (人: 1.8x0.5m) | 125m |
| 探测距离 (车: 4.2x1.8m) | 3067m |
| 识别距离 (车: 4.2x1.8m) | 767m |
| 验证距离 (车: 4.2x1.8m) | 383m |
| 工作制式 | 非制冷长波 (8μm~14μm) |
| 探测器像素 | 1280*1024 |
| 像元大小 | 12μm |
| 调焦方式 | 无热化免调焦 |
| NETD（热灵敏度/噪声等效温差） | ≤50mK@25℃,F#1.0 |
| 色板 | 白热，黑热，铁红 |
| 电子变倍 | 1x ~ 8x |
| 测温功能 | 测温范围可选：-20℃~+150℃, 100℃~+650℃ |
| 测温精度：±2℃或读数的+2%(取较大者)@环境温度15~35℃ | |
| 测距性能参数 | |
| 有效距离 | 20~3000m |
| 测距频率 | 1~10Hz |
| 测距精度 | ±1m |
| 波长 | 1535±5 nm |
| 发散角 | ≤0.5 mrad |
| 测量 | 测量出画面中心位置物体到激光仪的两点距离 |
| 跟踪性能参数 | |
| 偏差像素更新速率 | 30Hz |
| 偏差像素输出延迟 | <30ms |
| 最小目标对比度 | 5% |
| 最小信噪比 | 4 |
| 最小目标尺寸 | 32*32 像素(4K分辨率下), 尺寸和分辨率呈正相关 |
| 最大目标尺寸 | 无限制 |
| 跟踪速度 | 水平方向：跟踪目标宽度像素*2(像素/帧) 垂直方向：跟踪目标高度像素*2(像素/帧) |
| 目标记忆时间 | 2s |
| 识别性能 | |
| 类型 | 人、车 |
| 同时能检测的数量 | ≥ 10 个目标 |
| 对比度 | ≥ 5% |
| 最小目标尺寸 | 40*20像素(4K分辨率下), 识别目标尺寸和分辨率呈正相关 |
| 车辆检测概率 | ≥85% |
| 虚警率 | ≤10% |
