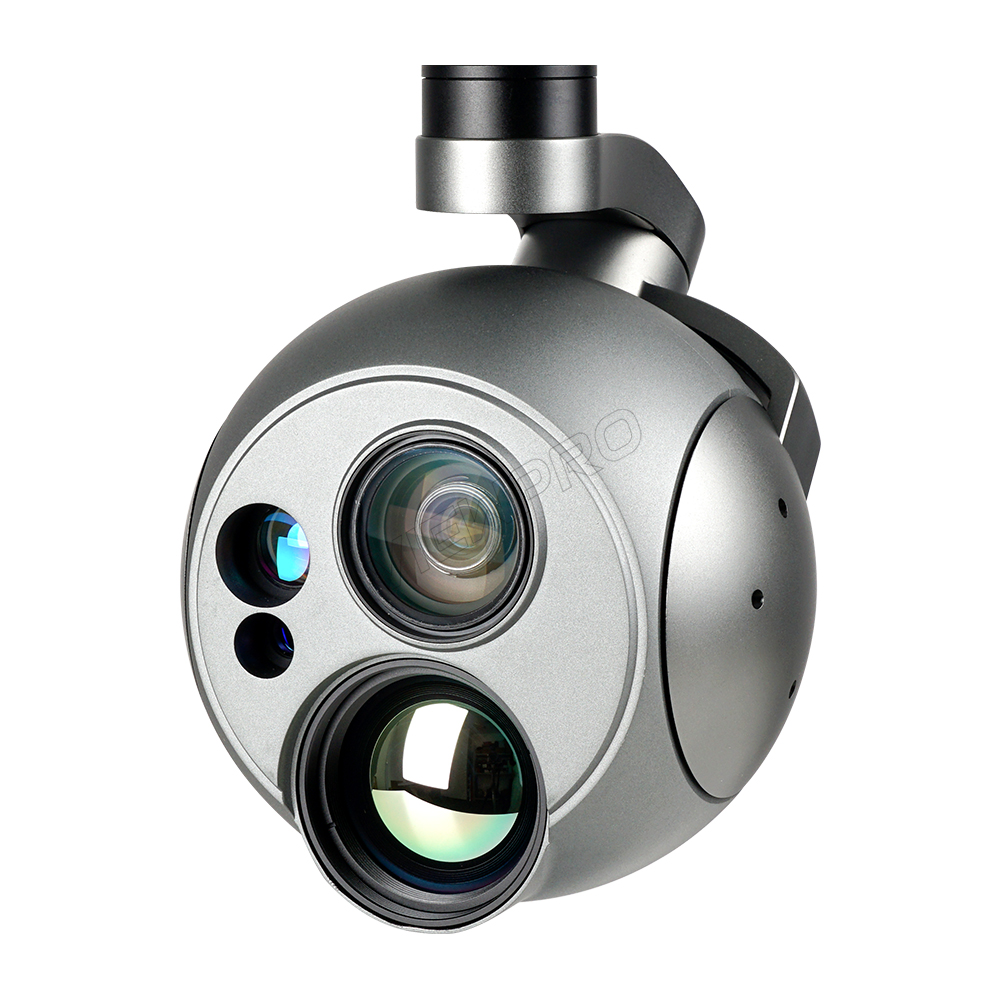

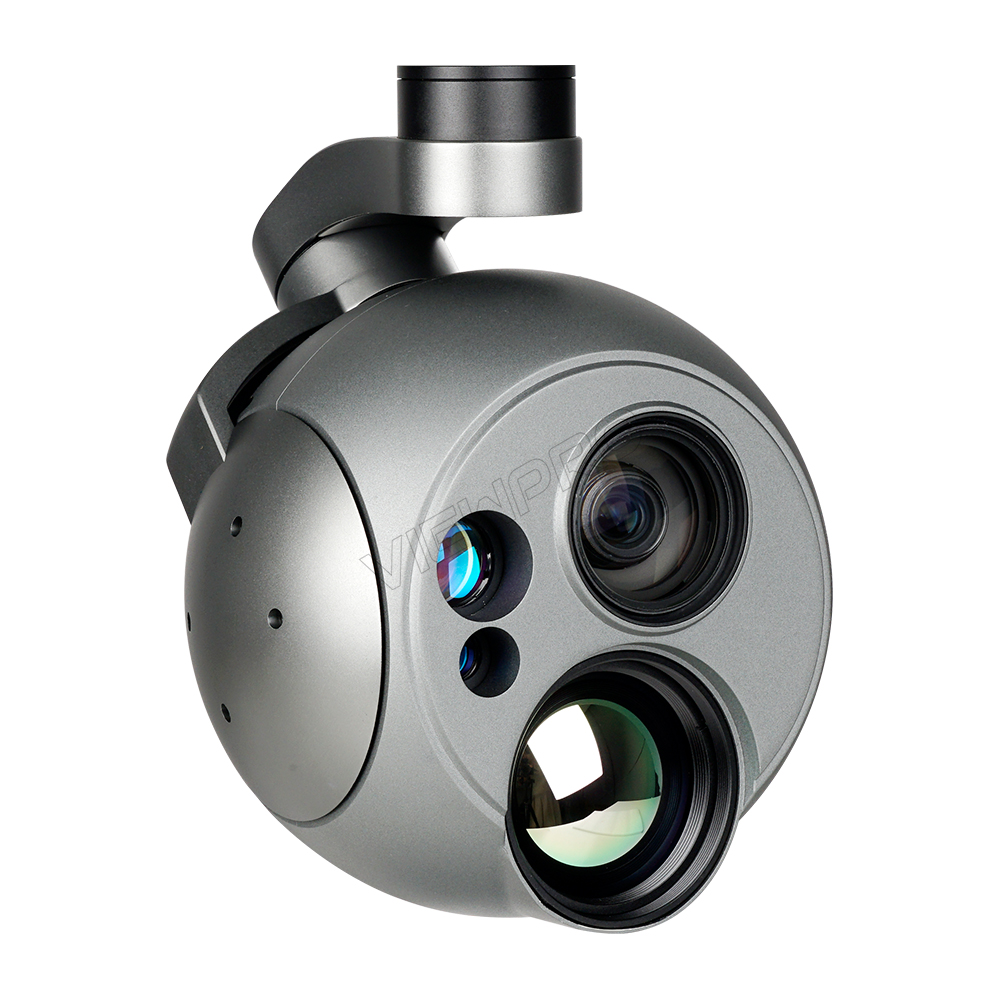

Q40TIRM-HD超清热像 5公里激光测距 目标追踪三光云台相机
二维码
Q40TIRM-HD是一款具有40倍变焦，1280*1024超高分辨率热像，5公里激光测距等强大功能的目标追踪云台相机，应用非常广泛。
参数
类型
：
高清热像
型号
：
Q40TIRM-HD
产品详情产品参数
| 整体参数 | |
| 产品重量 | 1512g |

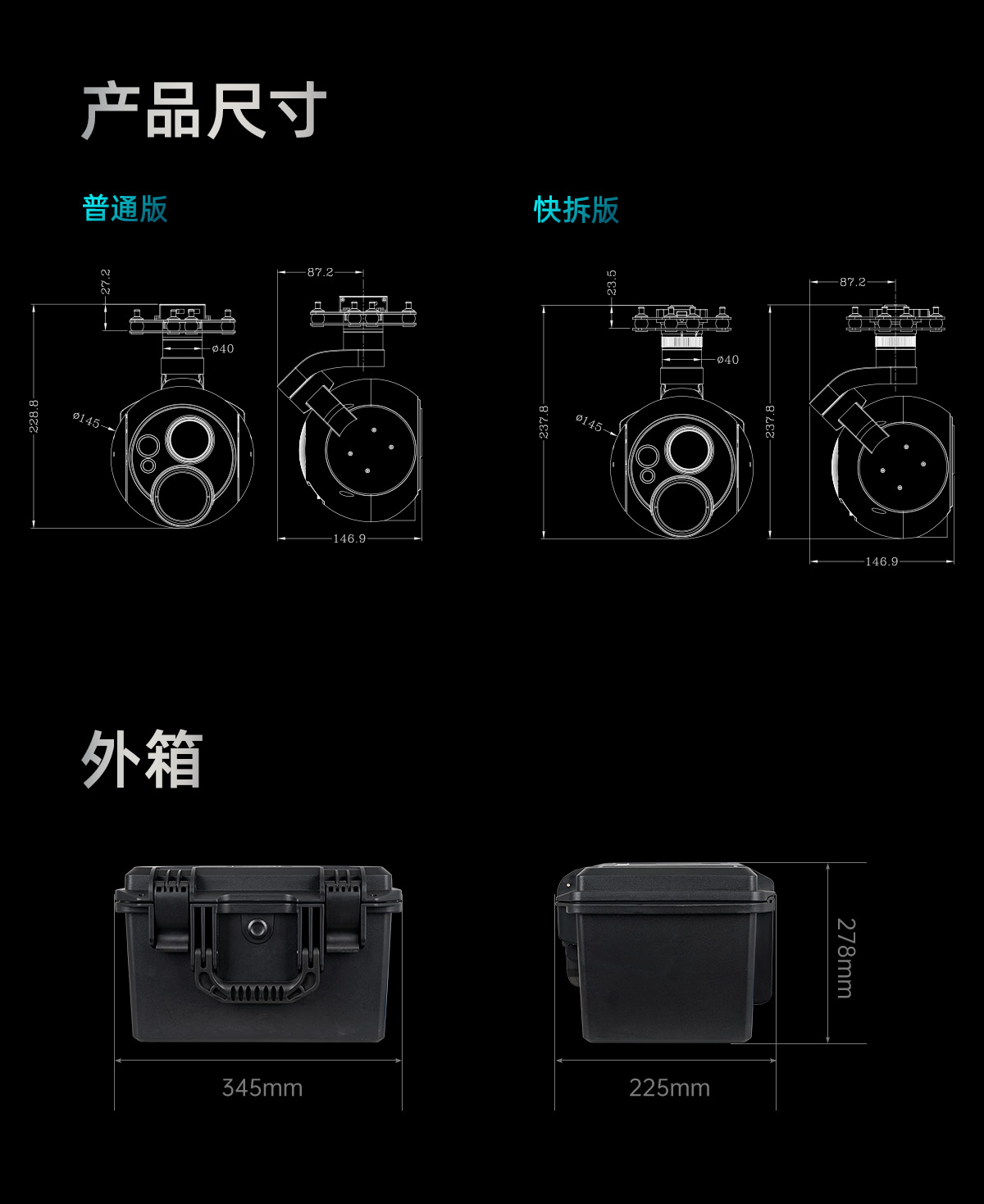

| 产品尺寸 | 146.9*145*228.2mm |
| 输入电压 | 14.8V~25.2V |
| 动态电流 | 800~1500mA @ 16V |
| 功率 | 平均功率12.8W, 峰值功率 24W |
| 工作环境温度 | -20℃ ~ +50℃ |
| 防护等级 | IP4X |
| 视频输出(选配) | IP (RTSP/UDP 720p/1080p 25fps/30fps H264/H265) / SDI (1080P 30fps) |
| 存储 | TF卡 (存储容量512G以内,读写速度 class 10以上,将TF卡格式化为FAT32) |
| TF卡中的图片存储格式 | JPG(1920*1080) |
| TF卡中的视频存储格式 | MP4(1080P@30fps) |
| 控制方式 | PWM / S.BUS / UART (TTL) / TCP / UDP |
| 云台参数 | |

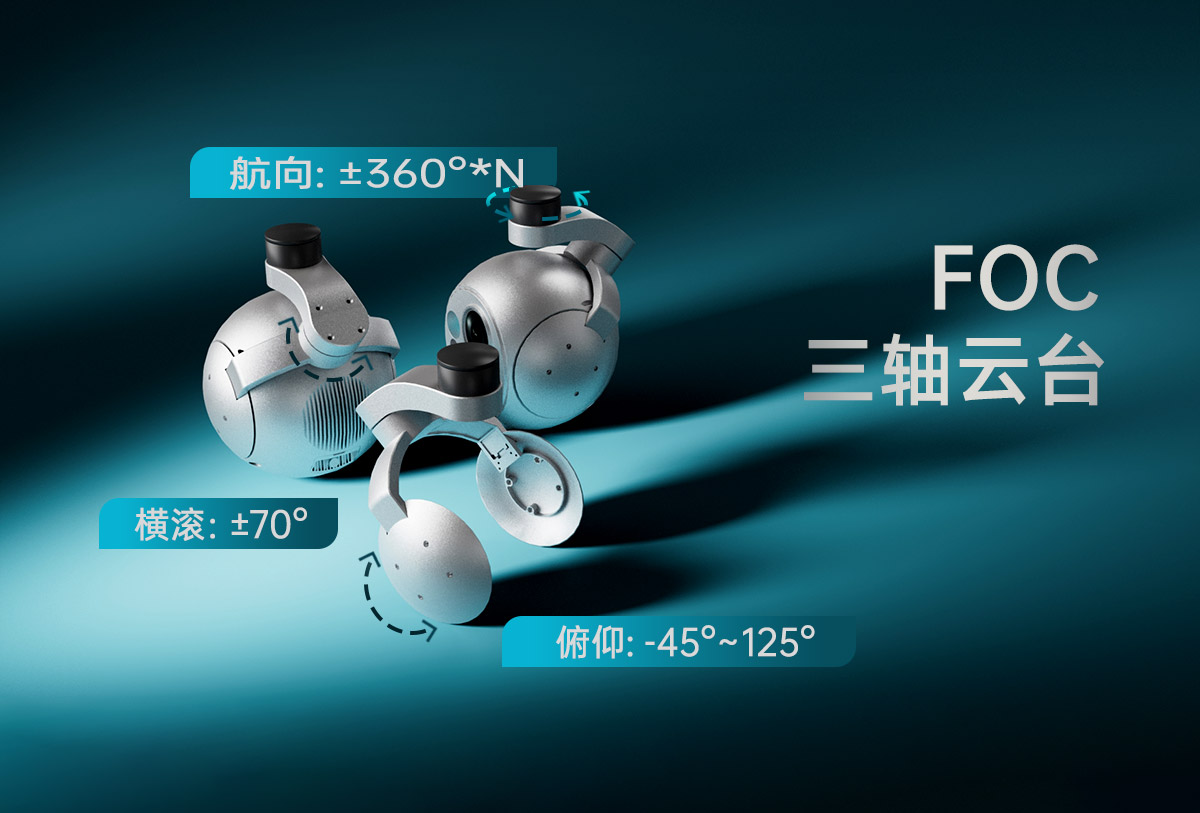

| 结构设计角度范围 | 俯仰角度:-60°( 上 )～130°（下）,横滚角度: ±70°, 偏航角度: ±360°*N |
| 软件限制角度范围 | 俯仰角度: -45°～125°, 偏航角度: ±360°*N |
| 角度抖动量 | 俯仰/横滚/偏航角度：±0.02° |
| 一键回中 | √ |
| 相机参数 | |
| 图像传感器 | 1/2.8" Sony CMOS Sensor |
| 图像传感器 ( 有效像素数 ) | 约213 万像素 |
| 镜头 | 40 倍光学变焦 |
| f=4.25mm(广角端 )到170.0mm(远端 ) | |
| F1.6 到 F4.95 | |
| 数字变焦 | 32 倍 |
| 可视角度 ( 对角，水平，垂直 ) | D：73.80° ( 广角端 ) 到 2.16° ( 远端 ) H：66.35° ( 广角端 ) 到 1.90° ( 远端 ) V：39.98° ( 广角端 ) 到 1.11° ( 远端 ) |
| 最小物距 | 0.1 / 1.5 / 3.0 / 5.0 / 10.0 m |
| 最低照度 | 正常模式：彩色(1/30s, 79.5dB) : 0.01 lux，黑白(1/30s, 79.5dB) : 0.002 lux 高灵敏度模式：彩色(1/1s, 79.5dB) :0.001 lux，黑白(1/1s, 79.5dB) :0.0002 lux |
| 信噪比 | 50db以上 |
| 聚焦系统 | 自动 , 一键自动聚焦， 手动 |
| 白平衡 | 自动 |
| 快门速度 | 1/1 秒到 1/30,000 秒 |
| 曝光控制 | 自动， 手动， 优先模式 ( 快门优先 & 光圈优先 ) |
| 背光补偿 | 有 |
| 自动 ICR | 有 |
| 逐行扫描模式 | 有 |
| 图像稳定器 | 有 |
| 除雾 | 有 |

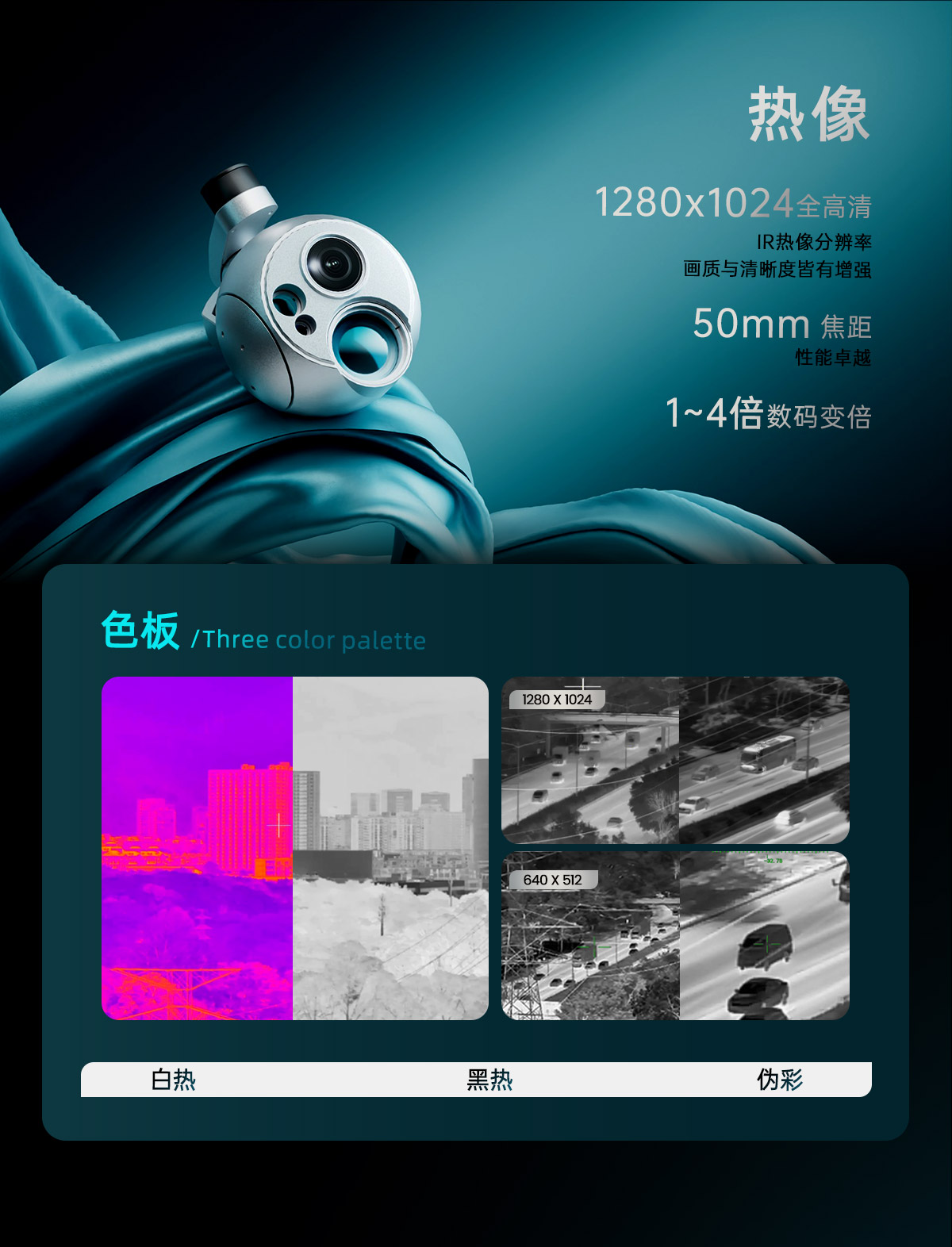

| 热像仪参数 | |
| 镜头焦距 | 50mm |
| 水平视场角 | 17.5° |
| 垂直视场角 | 14.0° |

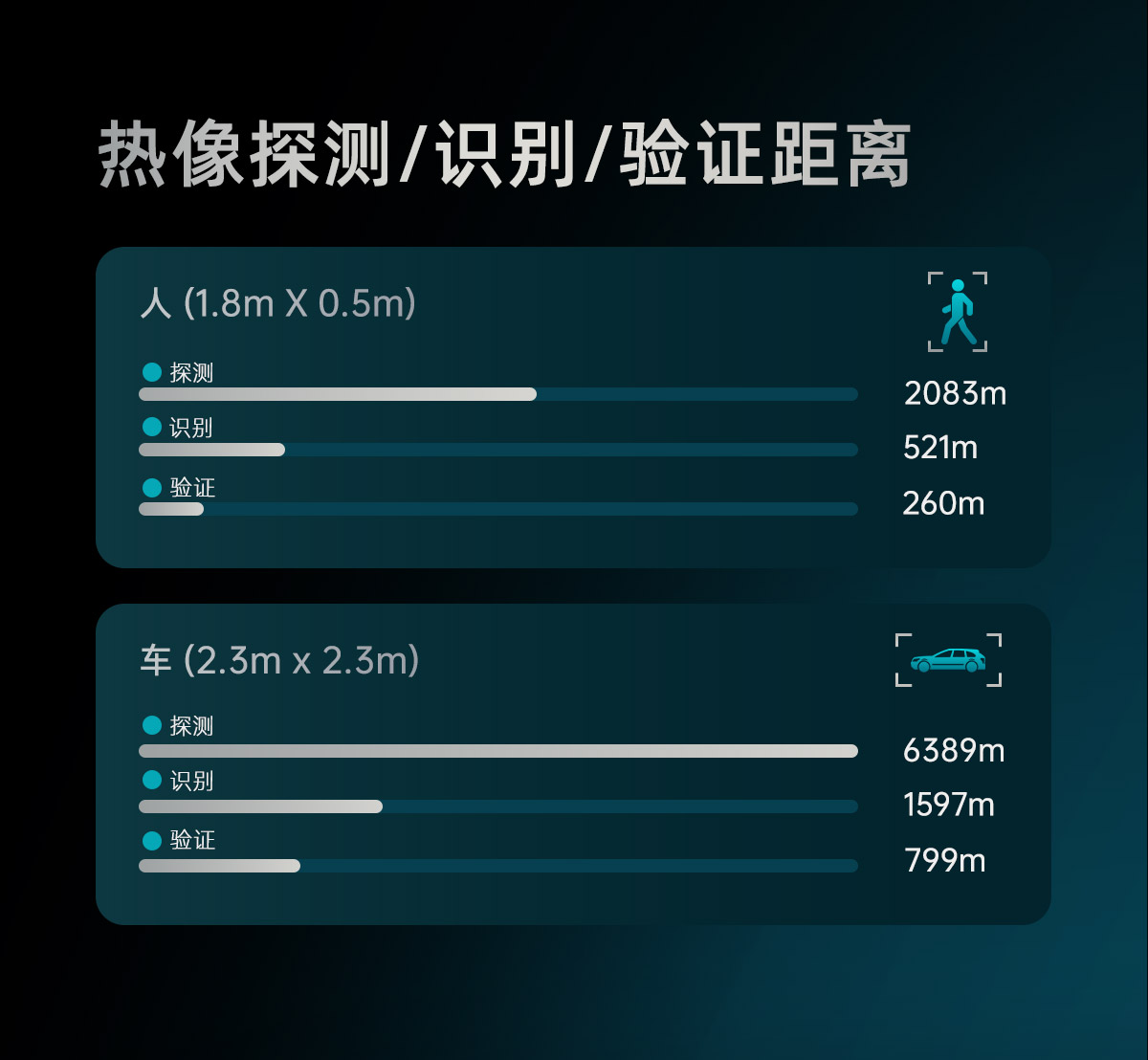

| 探测距离 (人: 1.8x0.5m) | 2083米 |
| 识别距离 (人: 1.8x0.5m) | 521米 |
| 验证距离 (人: 1.8x0.5m) | 260米 |
| 探测距离 (车: 4.2x1.8m) | 6389米 |
| 识别距离 (车: 4.2x1.8m) | 1597米 |
| 验证距离 (车: 4.2x1.8m) | 799米 |
| 工作制式 | 非制冷长波 (8μm~14μm) |
| 探测器像素 | 1280*1024 |
| 像元大小 | 12μm |
| 调焦方式 | 无热化免调焦 |
| NETD（热灵敏度/噪声等效温差） | ≤40mK@25℃,F #1.0 |
| MRTD | ≤400mK@25℃,F #1.0 |
| 色板 | 白热，黑热，铁红 |
| 电子变倍 | 1x ~ 4x |
| 快门 | 双稳态快门 |

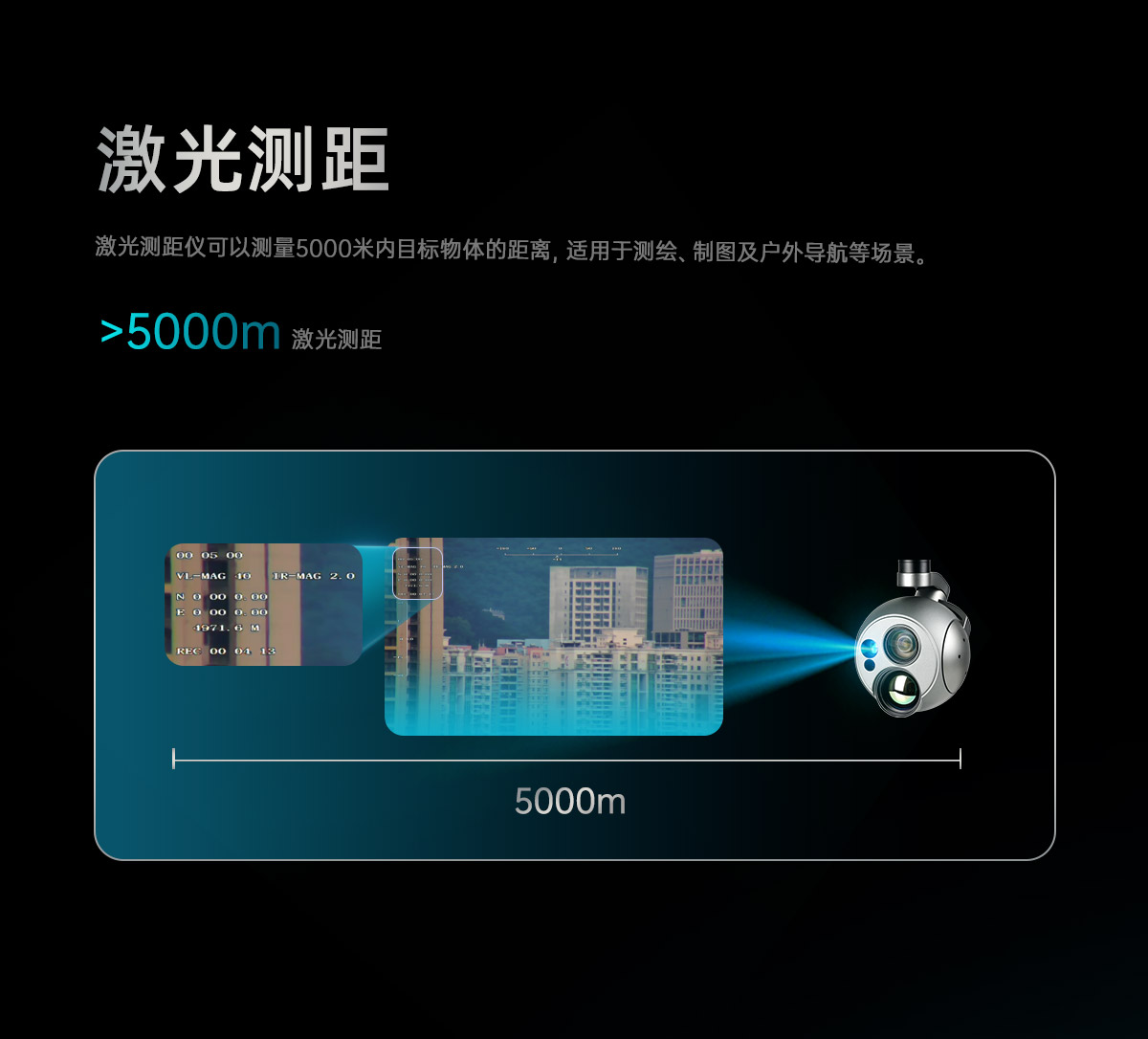

| 测距性能参数 | |
| 有效距离 | 通视条件下能见度不低于 8km，漫反射率≥0.3，湿度≤80%， 对车辆（2.3m×2.3m 目标）测距距离≥3km； 对人员（1.75m×0.75m 目标）测距距离≥1.5km； 对大目标（楼房）测距距离≥5km |
| 测距精度 | ≤1m（RMS） |
| 波长 | 1535nm |
| 激光发散角 | ≤0.5mrad |
| 连续测距频率 | 1~10Hz |
| 测量 | 测量出画面中心位置物体到激光仪的两点距离 |
| 跟踪性能参数 | |
| 偏差像素更新速率 | 50Hz |
| 偏差像素输出延迟 | 5ms |
| 最小目标对比度 | 5% |
| 最小信噪比 | 4 |
| 最小目标尺寸 | 32*32 像素 |
| 最大目标尺寸 | 128*128 像素 |
| 跟踪速度 | ±48 像素/帧 |
| 目标记忆时间 | 100 帧(4s) |
