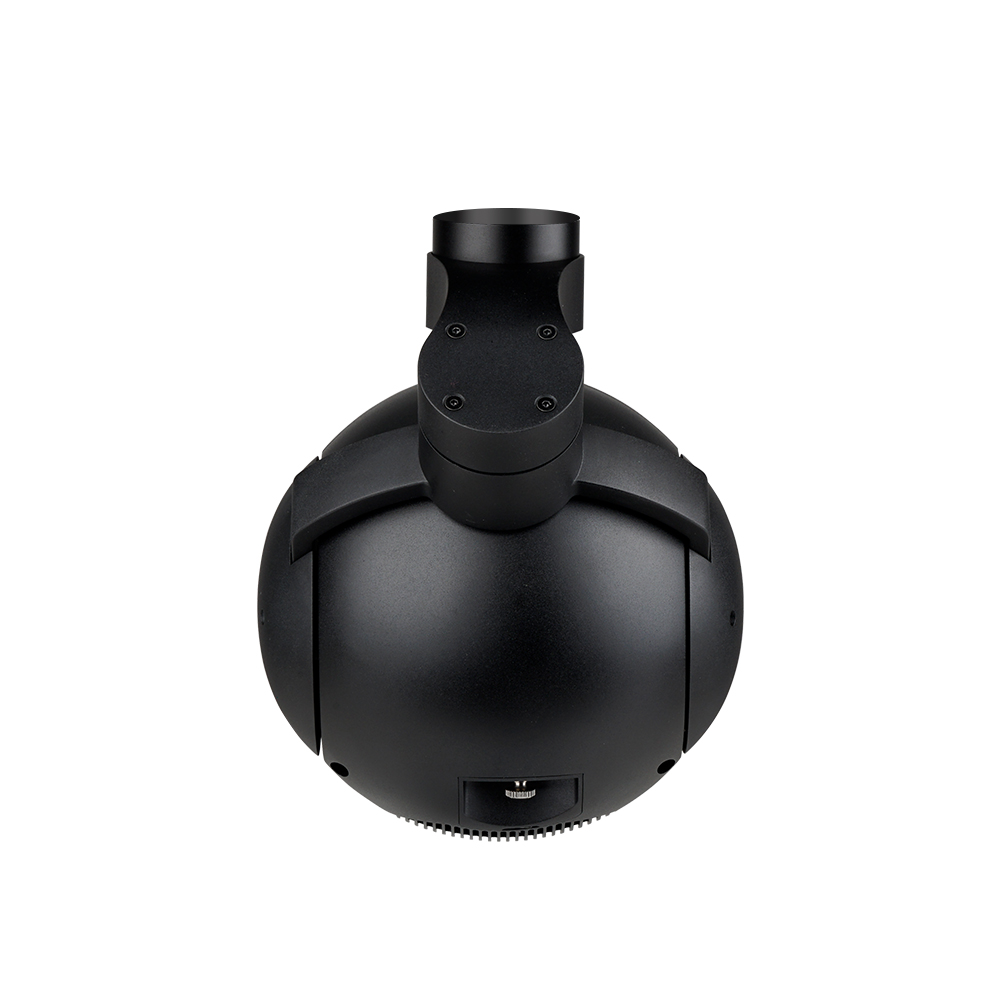

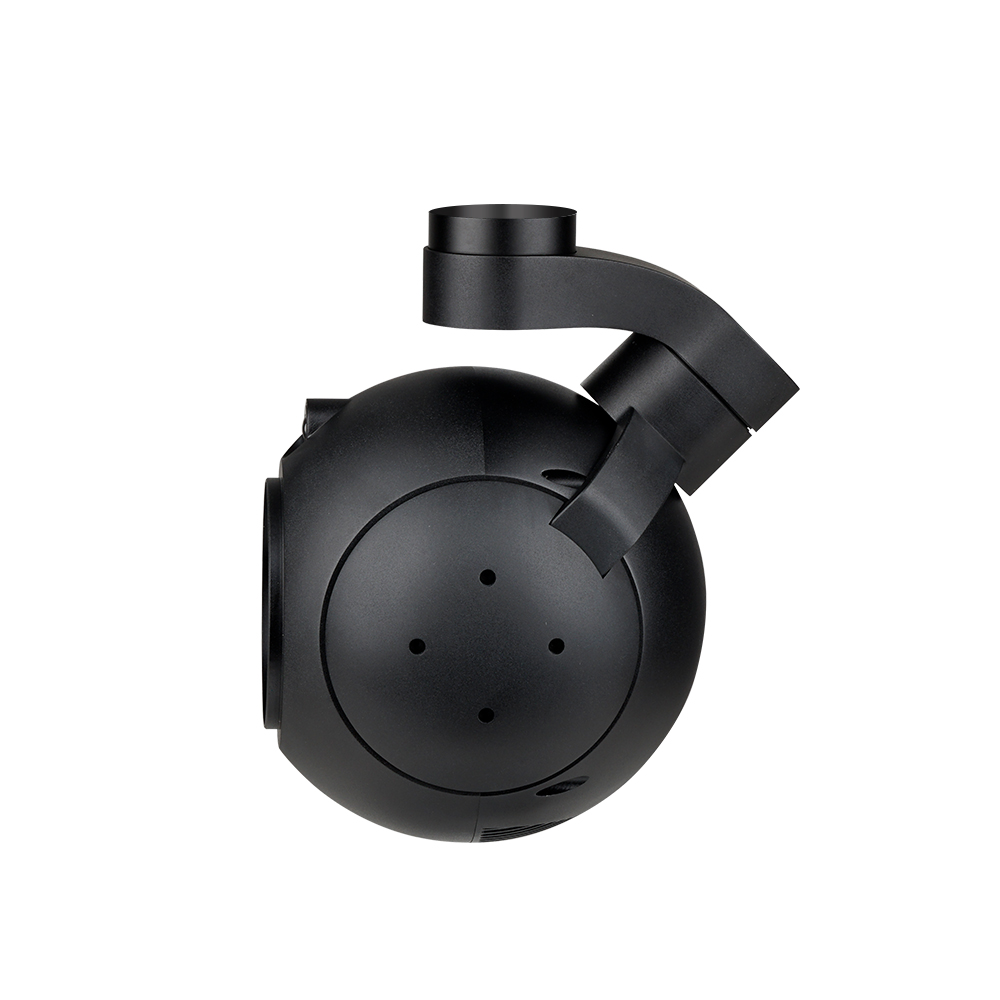

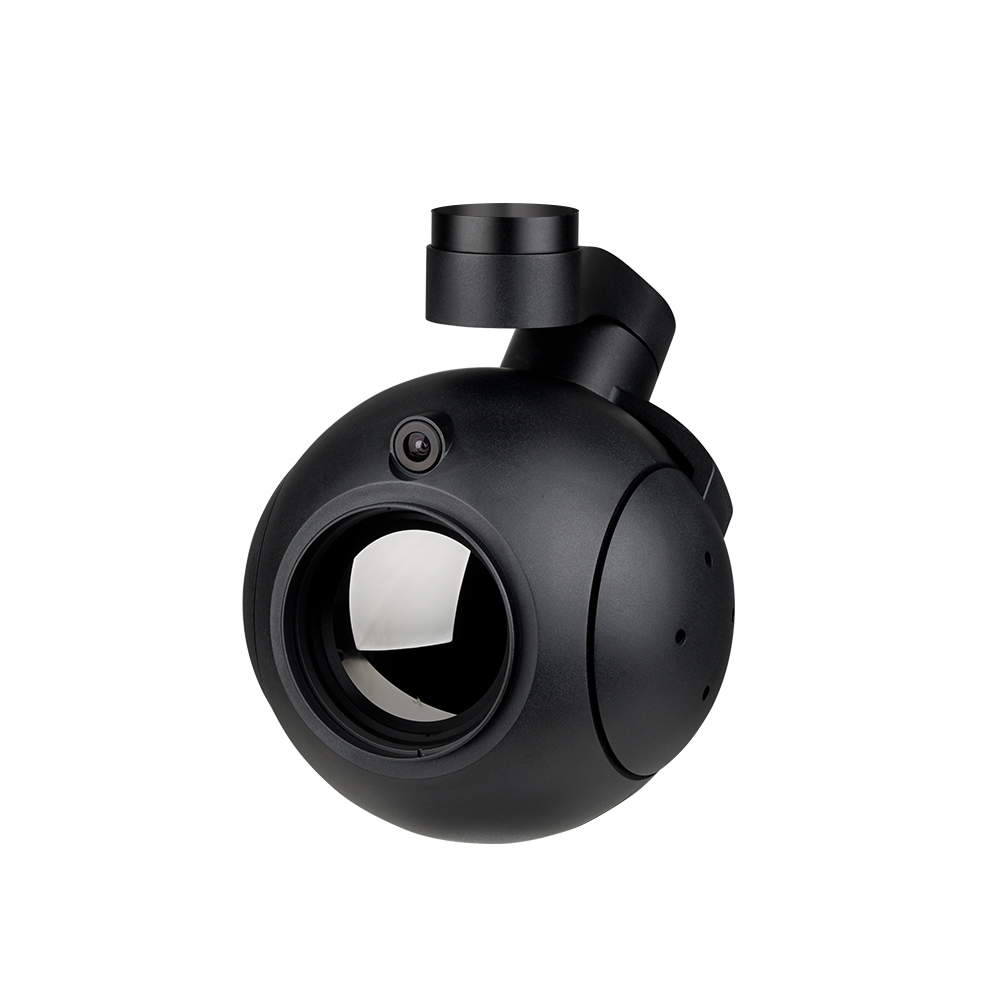

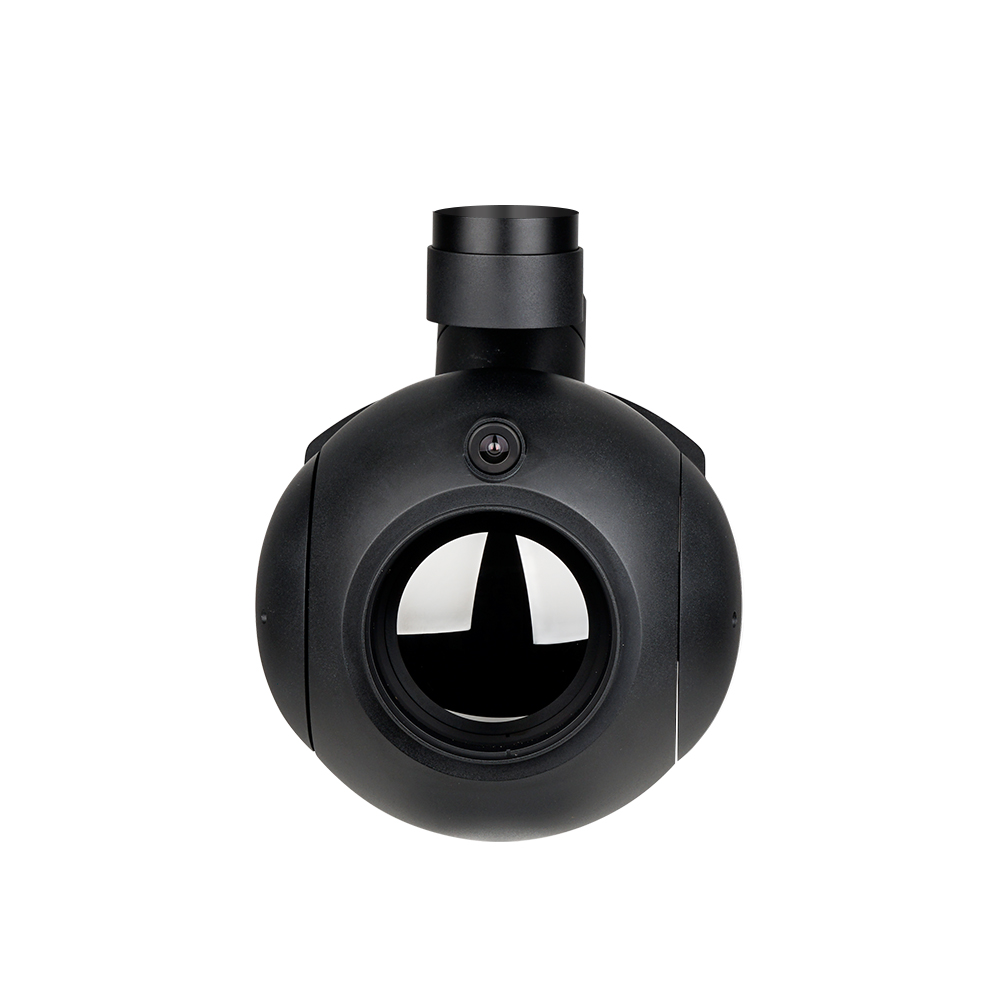

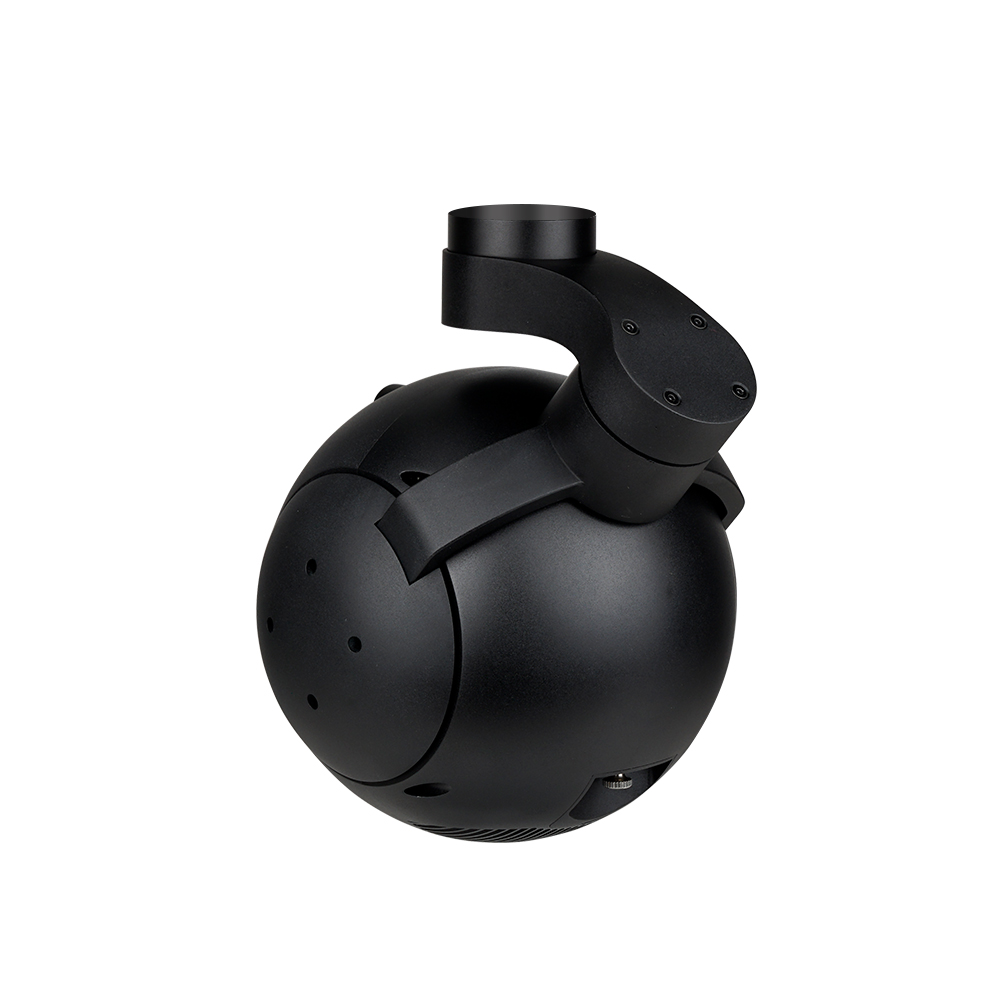

AT1575-6 5倍光学变焦热像AI吊舱
二维码
5倍光学变焦热像AI吊舱，图像传感器参数为1/2.9" CMOS Sensor，500万；定焦镜头参数为6mm 焦距，FOV；热像仪参数为：640*512，15~75mm 焦距，5倍光学变焦，12μm55°*30°
参数
类型
：
热成像
型号
：
AT1575-6
产品详情产品参数
5倍光学变焦热像AI吊舱，图像传感器参数为1/2.9" CMOS Sensor，500万；定焦镜头参数为6mm 焦距，FOV；热像仪参数为：640*512，15~75mm 焦距，5倍光学变焦，12μm55°*30°
| 整体参数 | |
| 产品重量 | 1171g |
| 产品尺寸 | 134*130*204.8m |
| 输入电压 | 14.8V~25.2V |
| 动态电流 | 850~1250mA @ 16V |
| 功率 | 平均功率13.6W, 峰值功率 20W |
| 工作环境温度 | -20℃ ~ +50℃ |
| 防护等级 | IP4X |
| 视频输出 | Micro HDMI(1080P 60fps) / IP (RTSP/UDP 720p/1080p 30fps H264/H265) |
| 存储 | TF卡 (存储容量256G以内,读写速度 class 10以上,将TF卡格式化为FAT32) |
| TF卡中的图片存储格式 | JPG(1920*1080) |
| TF卡中的视频存储格式 | MP4(1080P@30fps) |
| 控制方式 | PWM / S.BUS / UART (TTL) / TCP / UDP |
| 云台参数 | |
| 结构设计角度范围 | 俯仰角度:-55°(上)～135°(下) , 横滚角度: ±40°, 偏航角度: ±300° / ±360°*N (仅网络输出版本) |
| 软件限制角度范围 | 俯仰角度: -45°～110°, 偏航角度: ±290° / ±360°*N (仅网络输出版本) |
| 角度抖动量 | 俯仰/横滚/偏航角度：±0.02° |
| 一键回中 | √ |
| 可见光相机参数 | |
| 图像传感器 | 1/2.9 英寸 CMOS |
| 图像素数 | 500万像素 |
| 分辨率 | 1920*1080 |
| 焦距 | 6mm |
| 电子变焦 | 1x~12x |
| 可视角度 | D:63° H:55° V:30° |
| 热像仪参数 | |
| 镜头焦距 | 15~75mm |
| 光学变倍 | 1x~5x |
| 水平视场角 | 28.7°~5.86° |
| 垂直视场角 | 23.1°~4.69° |
| 15~75mm探测距离 (人: 1.8x0.5m) | 625~3125m |
| 15~75mm识别距离 (人: 1.8x0.5m) | 156~781m |
| 15~75mm验证距离 (人: 1.8x0.5m) | 78~391m |
| 15~75mm探测距离 (车: 4.2x1.8m) | 1917~9583m |
| 15~75mm识别距离 (车: 4.2x1.8m) | 479~2396m |
| 15~75mm验证距离 (车: 4.2x1.8m) | 240~1198m |
| 工作制式 | 非制冷长波 (8μm~14μm) |
| 探测器像素 | 640*512 |
| 像元大小 | 12μm |
| 调焦方式 | 无热化免调焦 |
| NETD（热灵敏度/噪声等效温差） | ≤40mK@25℃,F #1.0 |
| 色板 | 白热，黑热，铁红 |
| 跟踪性能参数 | |
| 偏差像素更新速率 | 30Hz |
| 偏差像素输出延迟 | <30ms |
| 最小目标对比度 | 5% |
| 最小信噪比 | 4 |
| 最小目标尺寸 | 16*16 像素 |
| 最大目标尺寸 | 256*256 像素 |
| 跟踪速度 | 48 像素/帧 |
| 目标记忆时间 | 100场 |
| 识别性能 | |
| 类型 | 人、车 |
| 同时能检测的数量 | ≥ 10 个目标 |
| 对比度 | ≥ 5% |
| 最小目标尺寸 | 5×5 像素 |
| 车辆检测概率 | ≥85% |
| 虚警率 | ≤10% |
