QIR50T PRO 高清晰1280热成像相机 增加直接距离测试功能
二维码

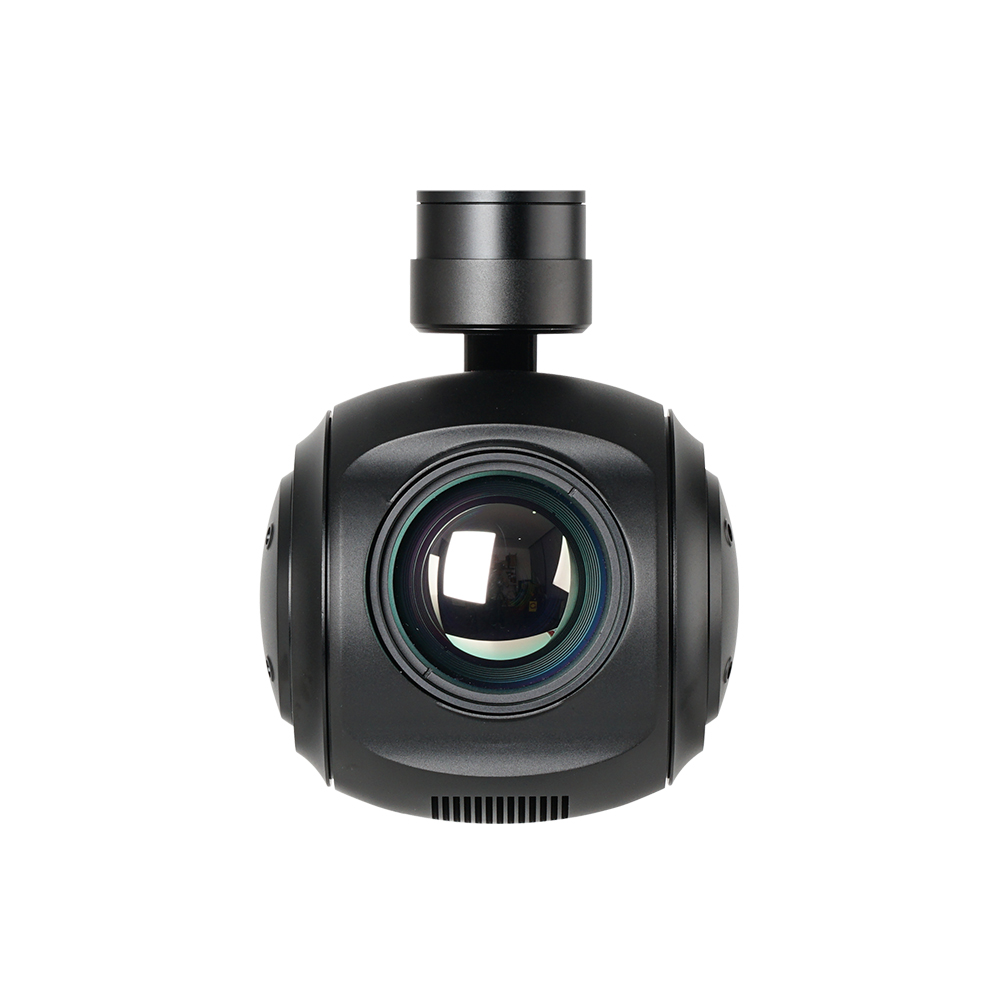

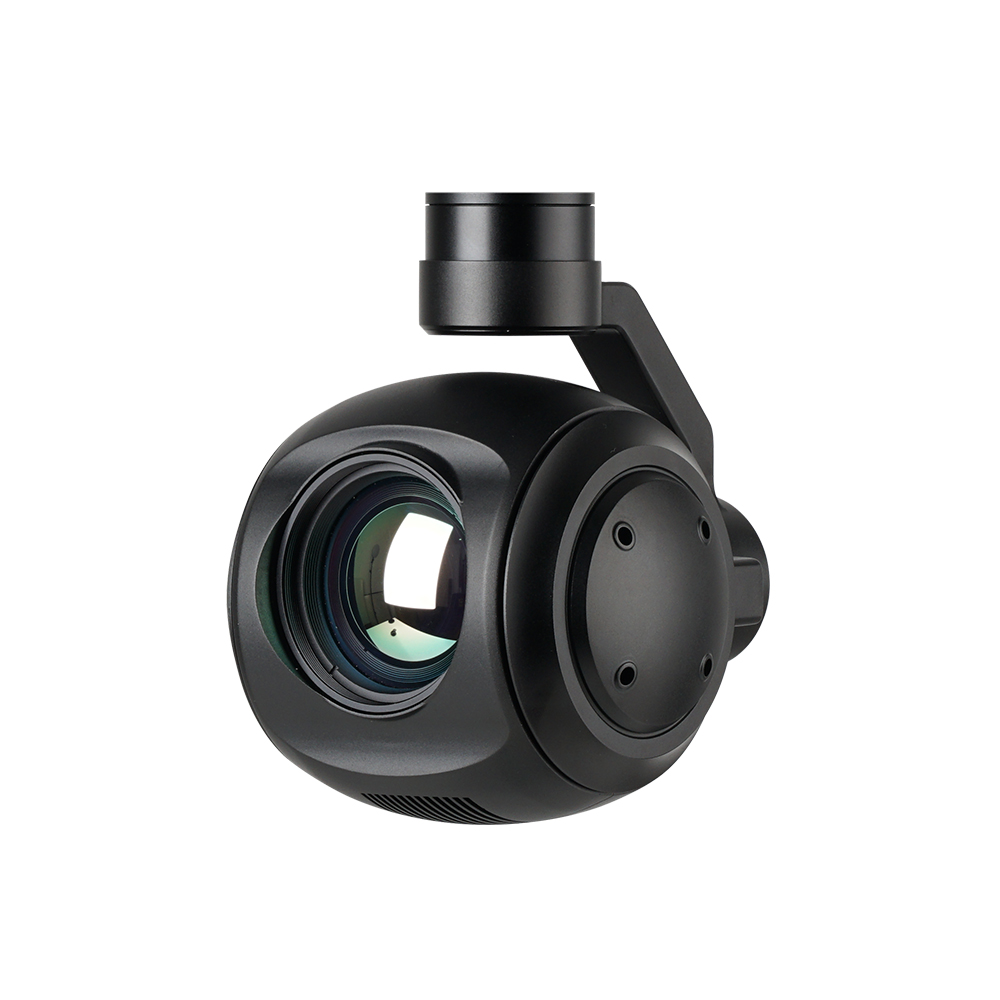

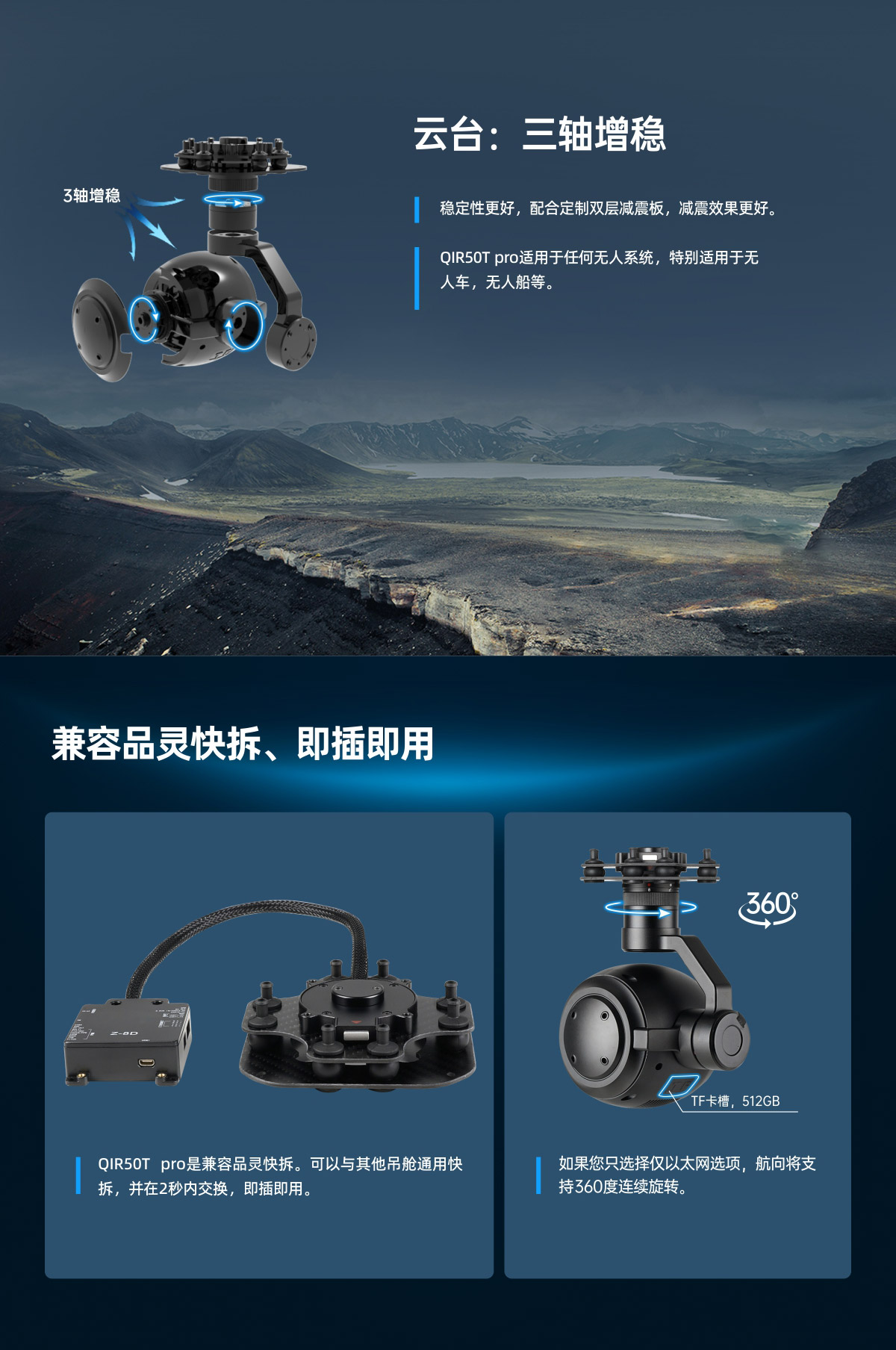

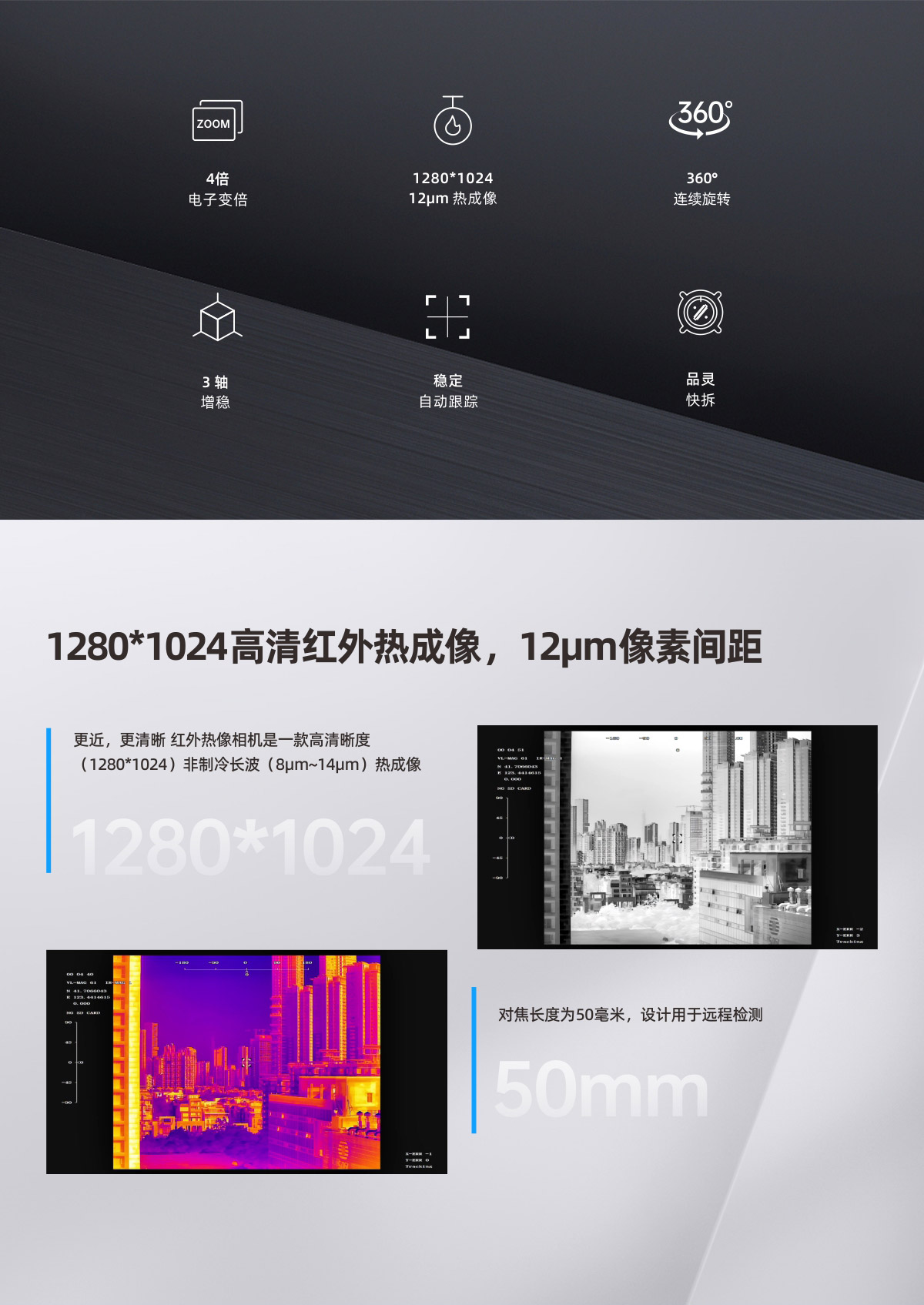

QIR50T Pro 是一款高精度三轴增稳吊舱，配有 50 毫米非制冷氧化钒镜头 1280*1024分辨率，12μm 像元尺寸的红外热成像机芯。吊舱支持热像多色板切换，拍照录像，目标跟踪功能，热像电子变倍。
参数
类型
：
热成像
型号
：
QIR50T PRO
产品详情产品参数
| 整体参数 | |
| 产品重量 | 943g |

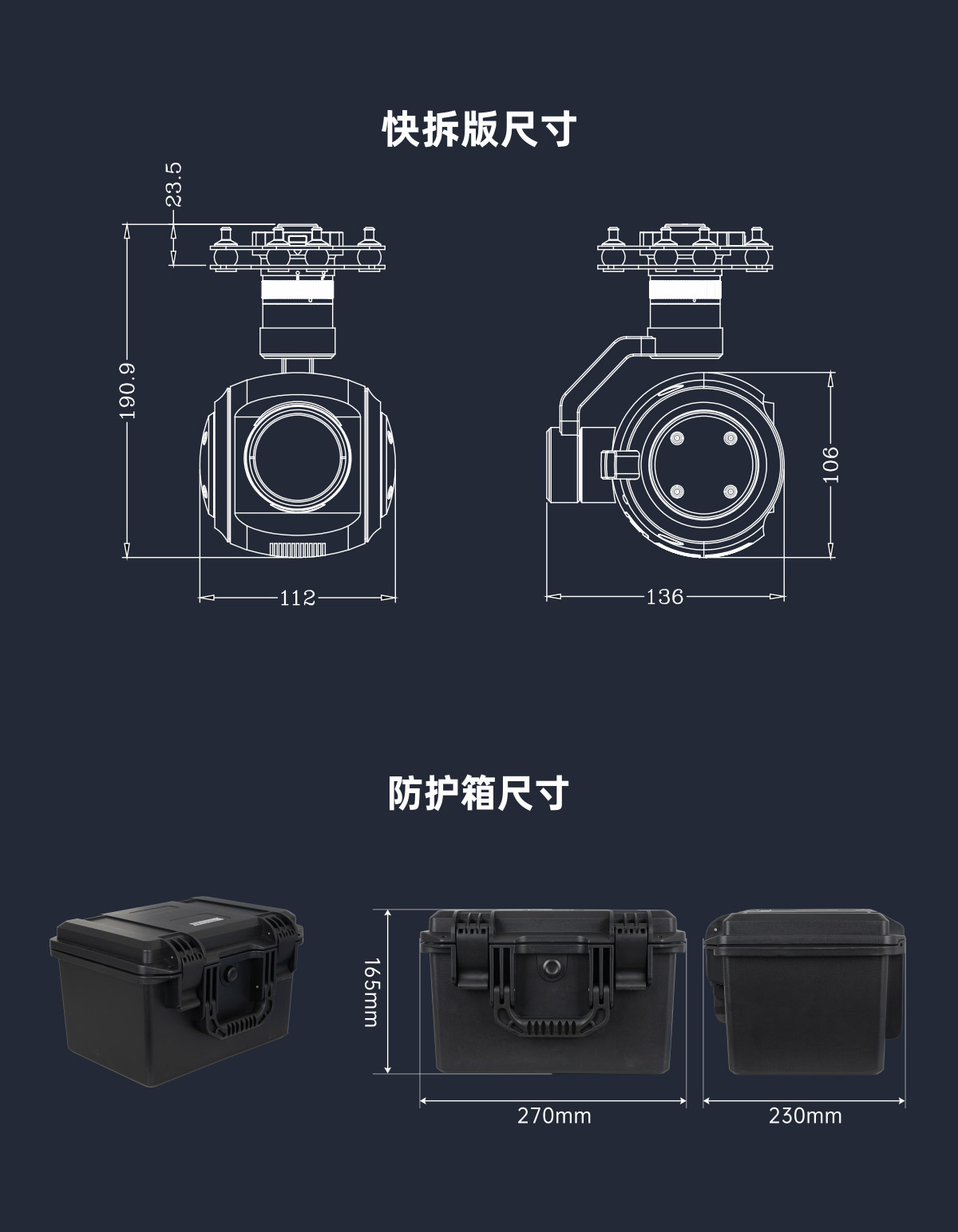

| 产品尺寸 | 136*112*181.3mm |
| 输入电压 | 14.8V~25.2V |
| 动态电流 | 500~1250mA @ 16V |
| 功率 | 平均功率8W, 峰值功率 20W |
| 工作环境温度 | -20℃ ~ +50℃ |
| 防护等级 | IP4X |
| 视频输出 | IP (RTSP/UDP 720p/1080p 25fps/30fps H264/H265) / SDI (1080P 30fps) |
| 存储 | TF卡 (存储容量512G以内,读写速度 class 10以上,将TF卡格式化为FAT32) |
| TF卡中的图片存储格式 | JPG(1920*1080) |
| TF卡中的视频存储格式 | MP4(1080P@30fps) |

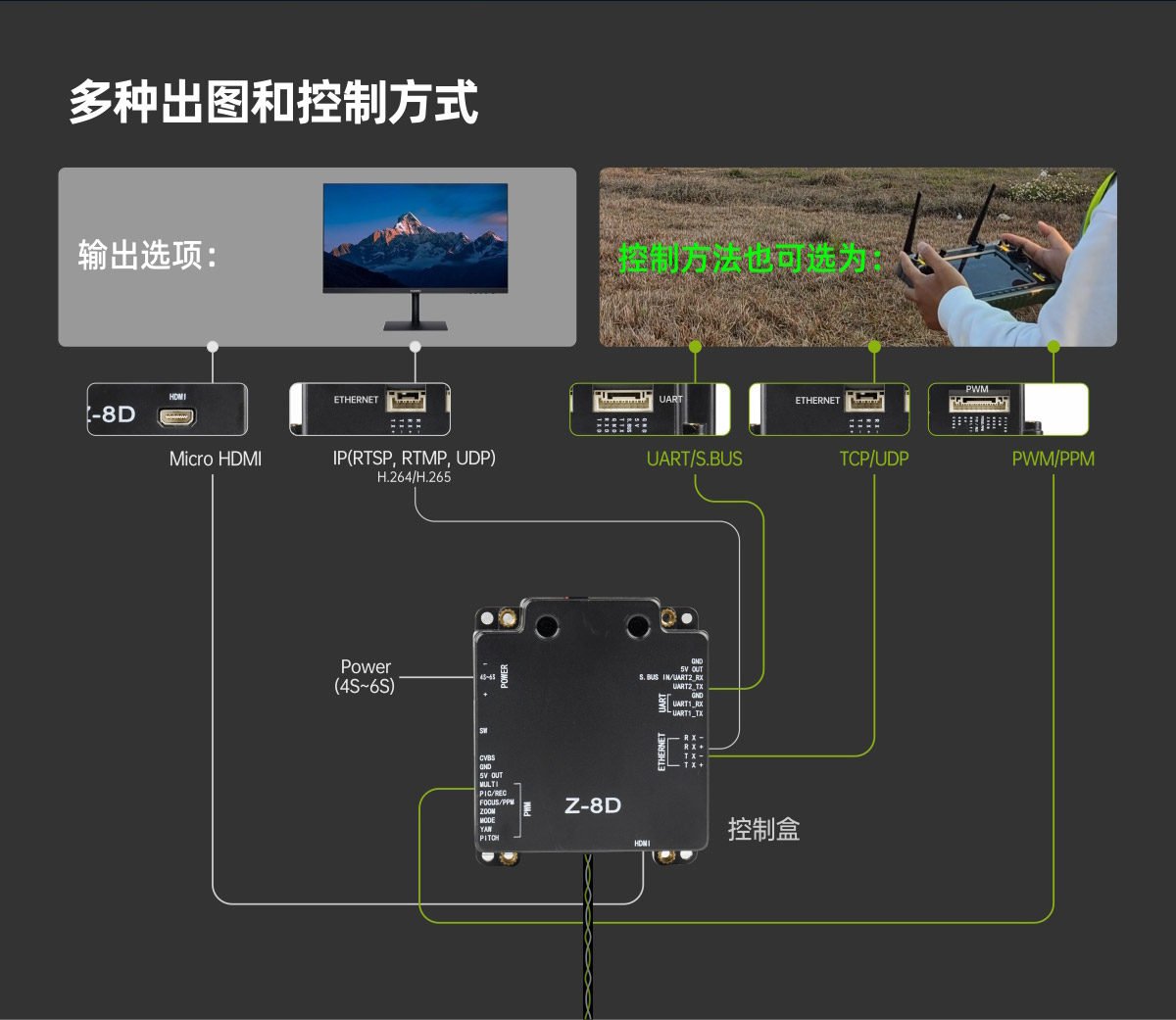

| 控制方式 | PWM / S.BUS / UART (TTL) / TCP / UDP |
| 云台参数 | |
| 结构设计角度范围 | 俯仰角度:-55°(上)～125°(下), 横滚角度: ±70°, 偏航角度: ±360°*N |
| 软件限制角度范围 | 俯仰角度: -45°～120°, 偏航角度: ±360°*N |
| 角度抖动量 | 俯仰/横滚/偏航角度：±0.02° |
| 一键回中 | √ |
| 热像仪参数 | |
| 镜头焦距 | 50mm |
| 水平视场角 | 17.5° |
| 垂直视场角 | 14.0° |

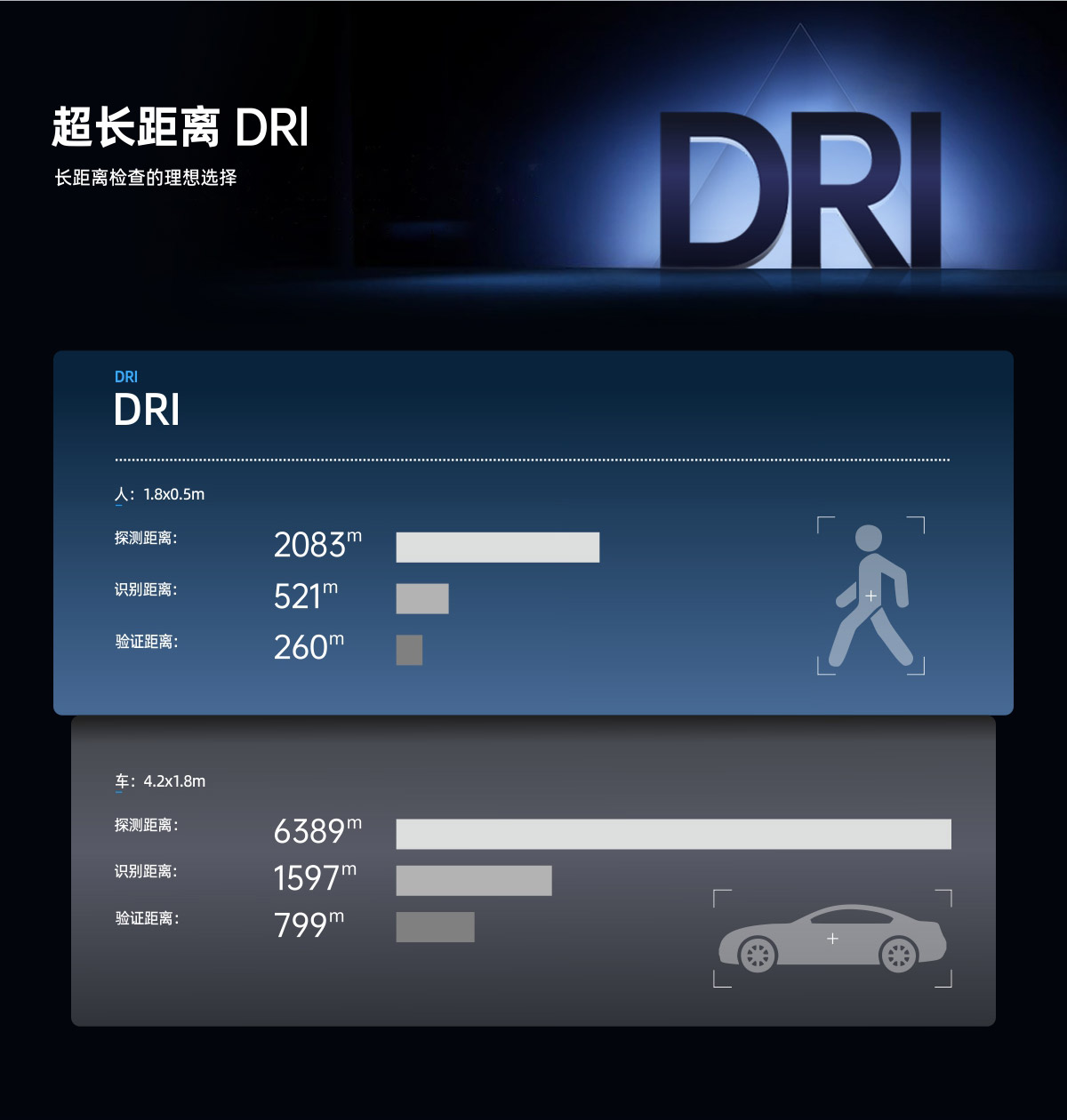

| 探测距离 (人: 1.8x0.5m) | 2083米 |
| 识别距离 (人: 1.8x0.5m) | 521米 |
| 验证距离 (人: 1.8x0.5m) | 260米 |
| 探测距离 (车: 4.2x1.8m) | 6389米 |
| 识别距离 (车: 4.2x1.8m) | 1597米 |
| 验证距离 (车: 4.2x1.8m) | 799米 |
| 工作制式 | 非制冷长波 (8μm~14μm) |
| 探测器像素 | 1280*1024 |
| 像元大小 | 12μm |
| 调焦方式 | 无热化免调焦 |
| NETD（热灵敏度/噪声等效温差） | ≤40mK@25℃,F #1.0 |
| MRTD | ≤400mK@25℃,F #1.0 |
| 色板 | 白热，黑热，铁红 |

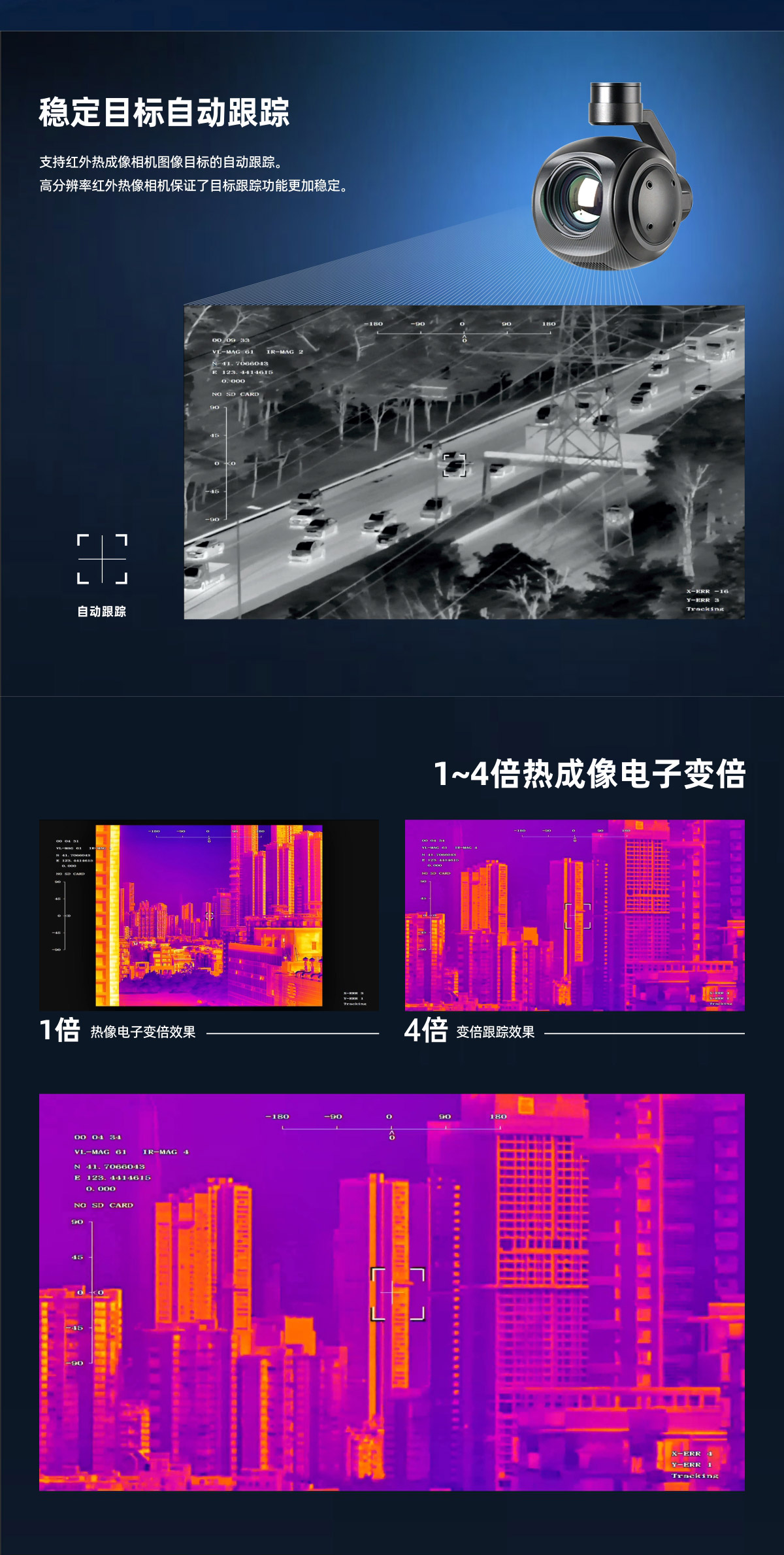

| 电子变倍 | 1x ~ 4x |
| 快门 | 双稳态快门 |
| 测温版 | 不支持 |
| 跟踪性能参数 | |
| 偏差像素更新速率 | 50Hz |
| 偏差像素输出延迟 | 5ms |
| 最小目标对比度 | 5% |
| 最小信噪比 | 4 |
| 最小目标尺寸 | 32*32 像素 |
| 最大目标尺寸 | 128*128 像素 |
| 跟踪速度 | 48 像素/帧 |
| 目标记忆时间 | 100 帧(4s) |
