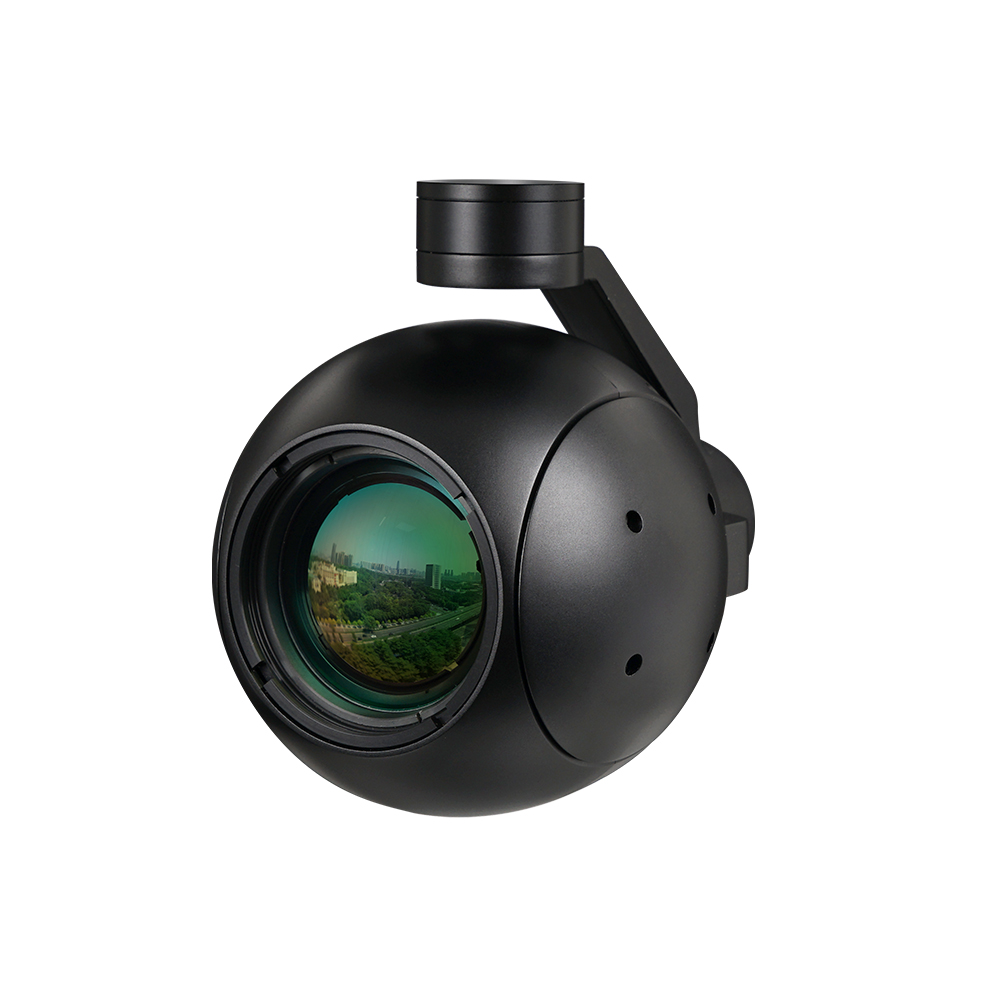

AT50 50mm 单红外AI吊舱
二维码

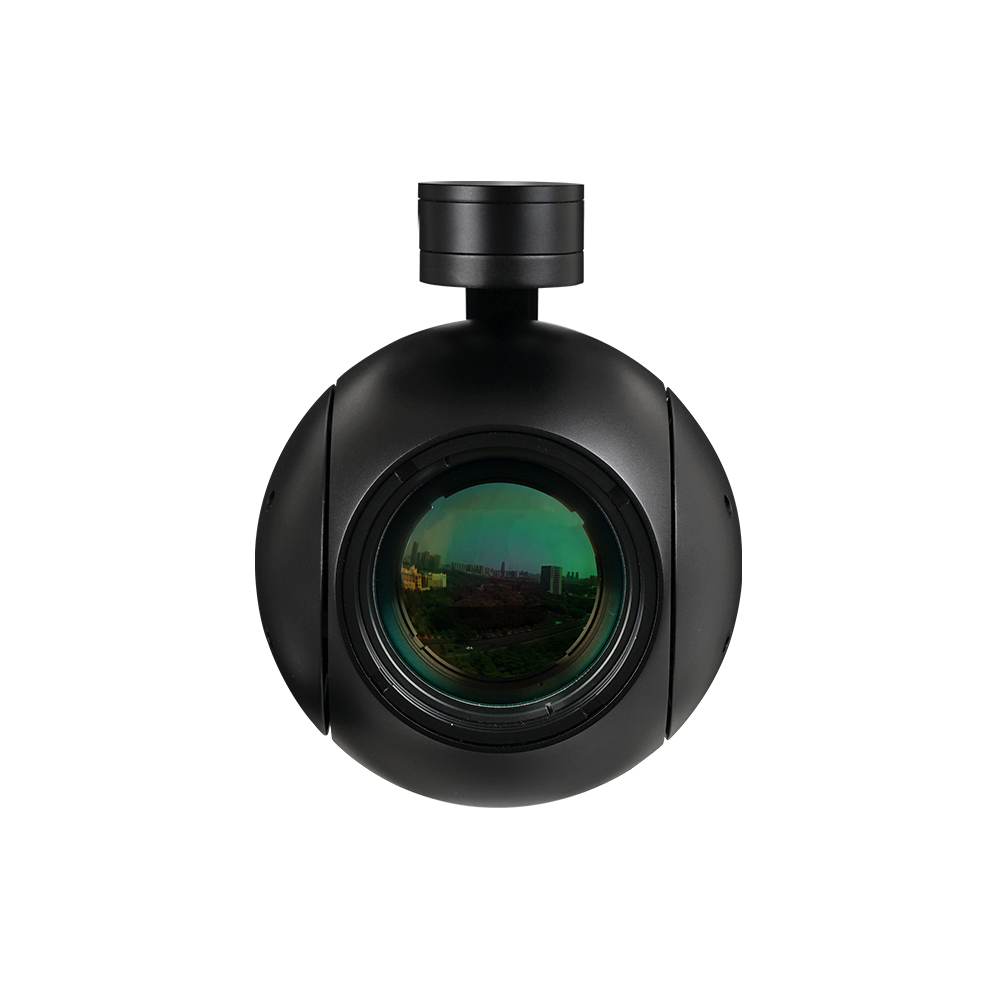

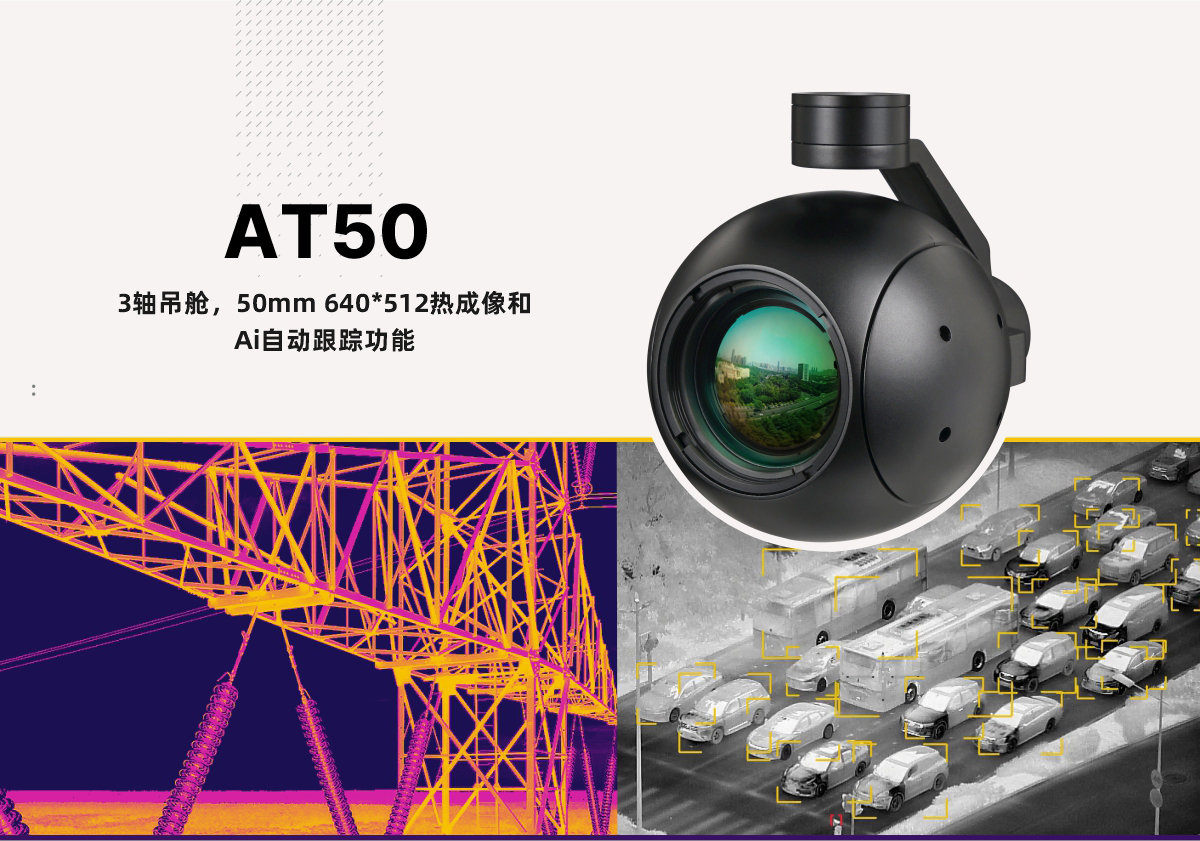

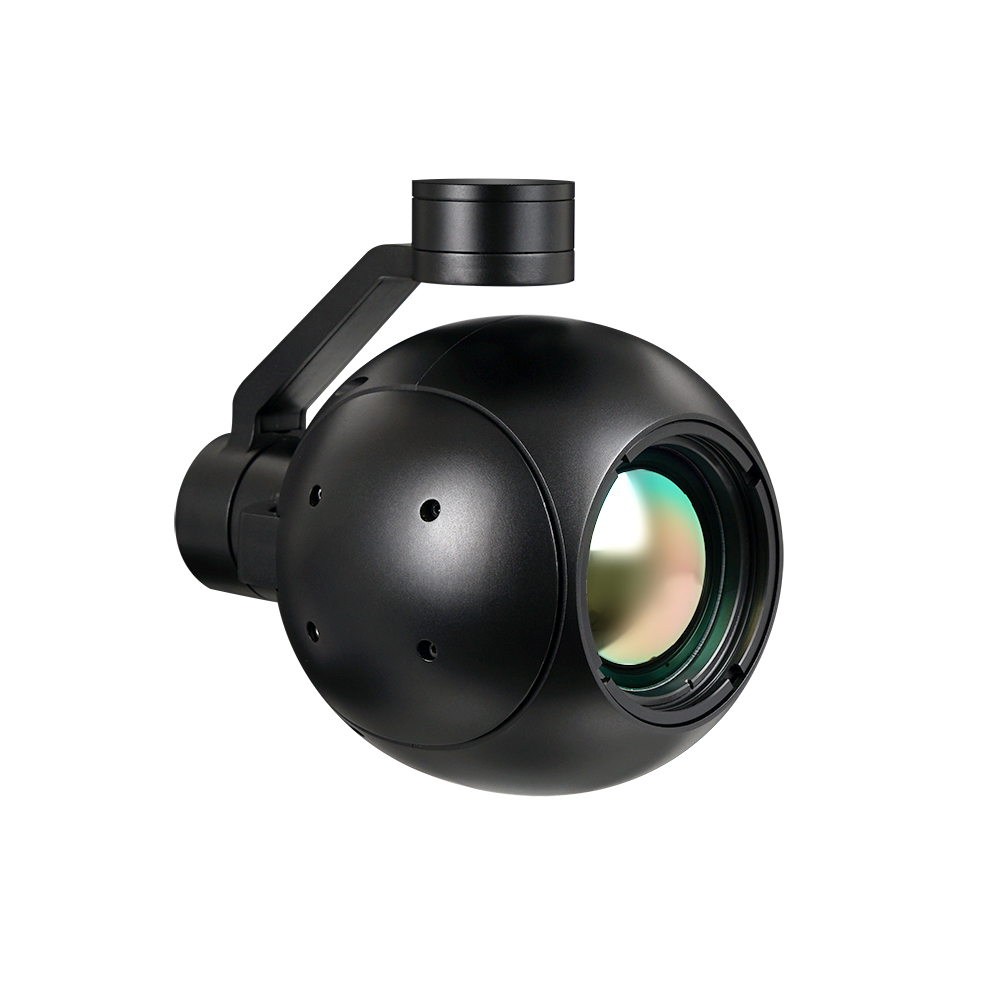

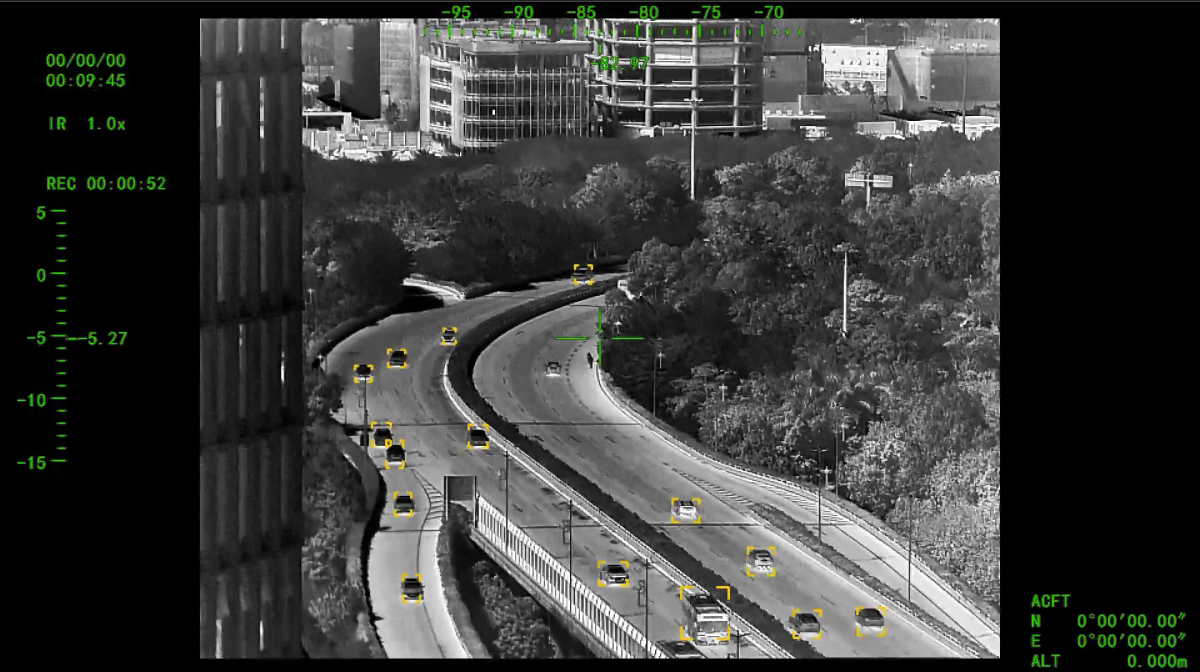

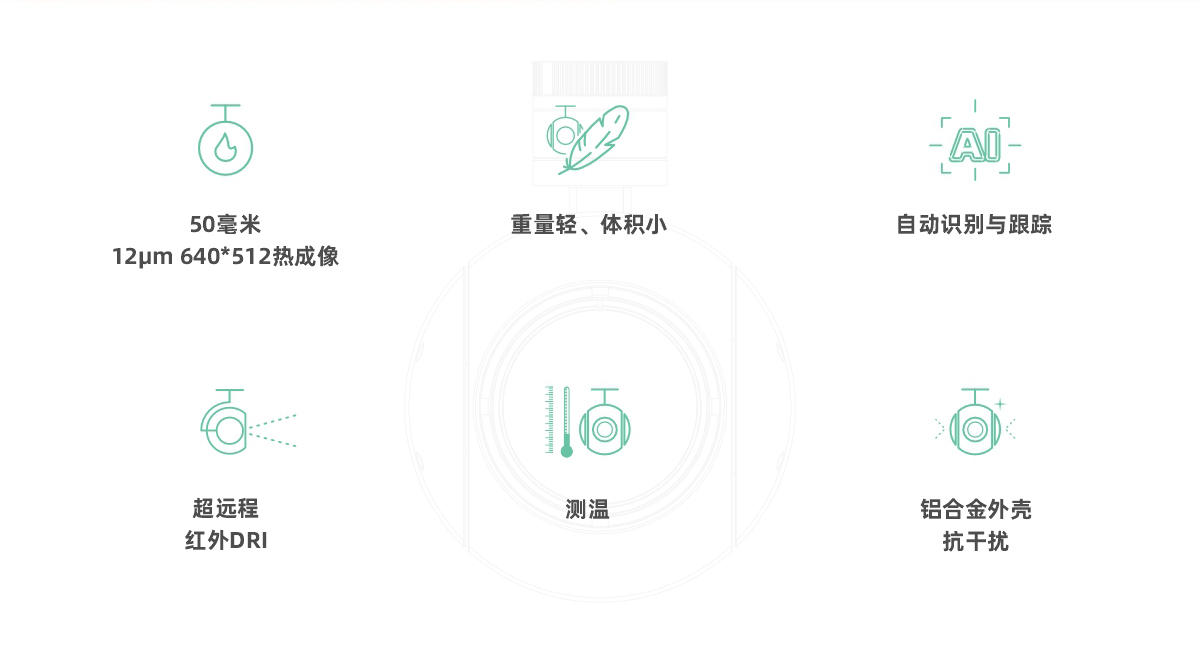

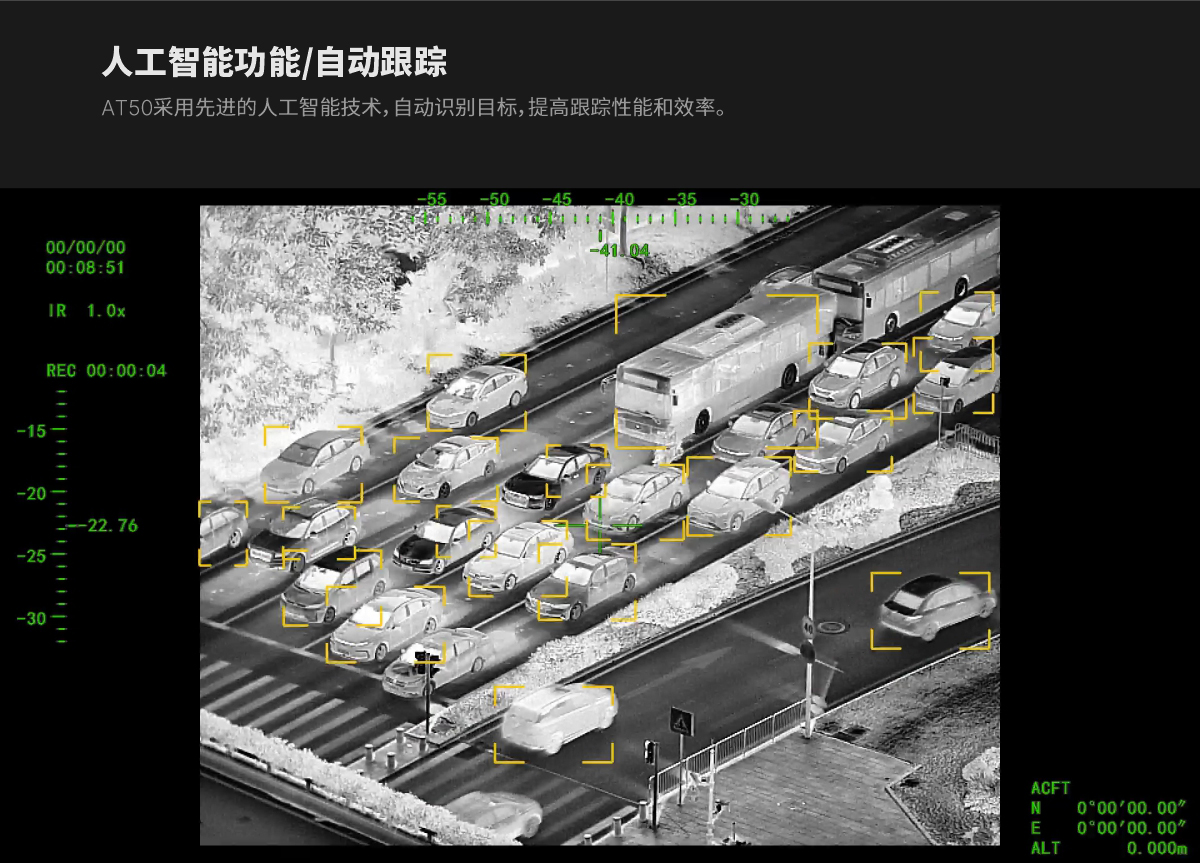

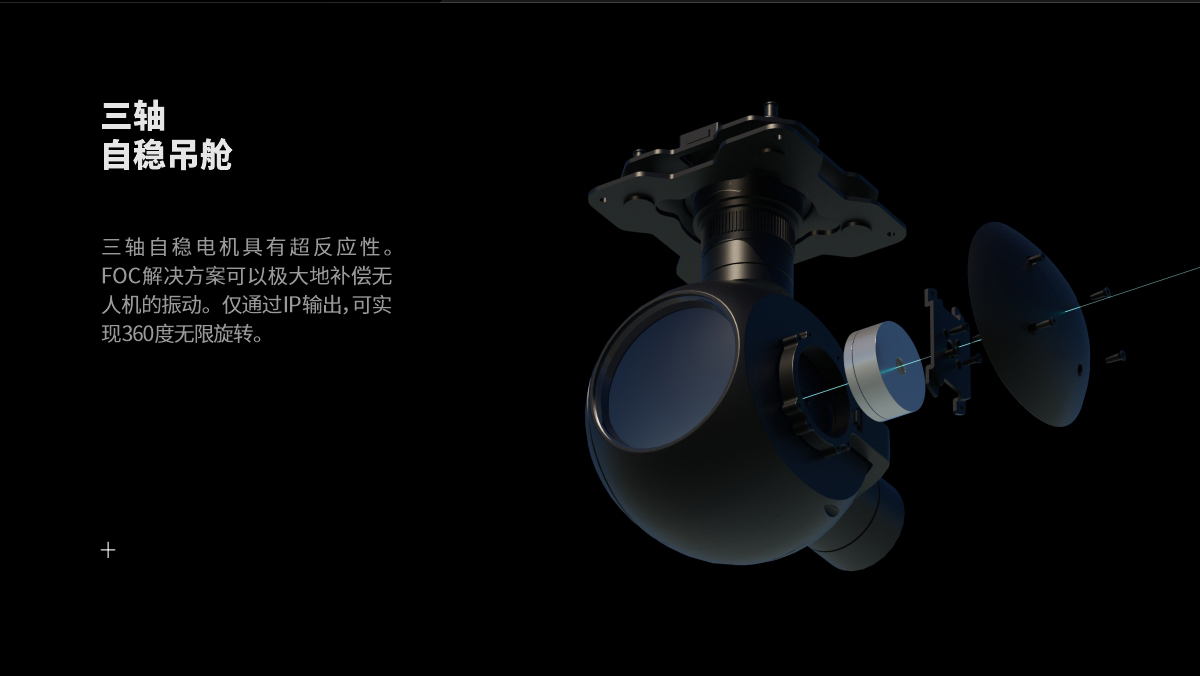

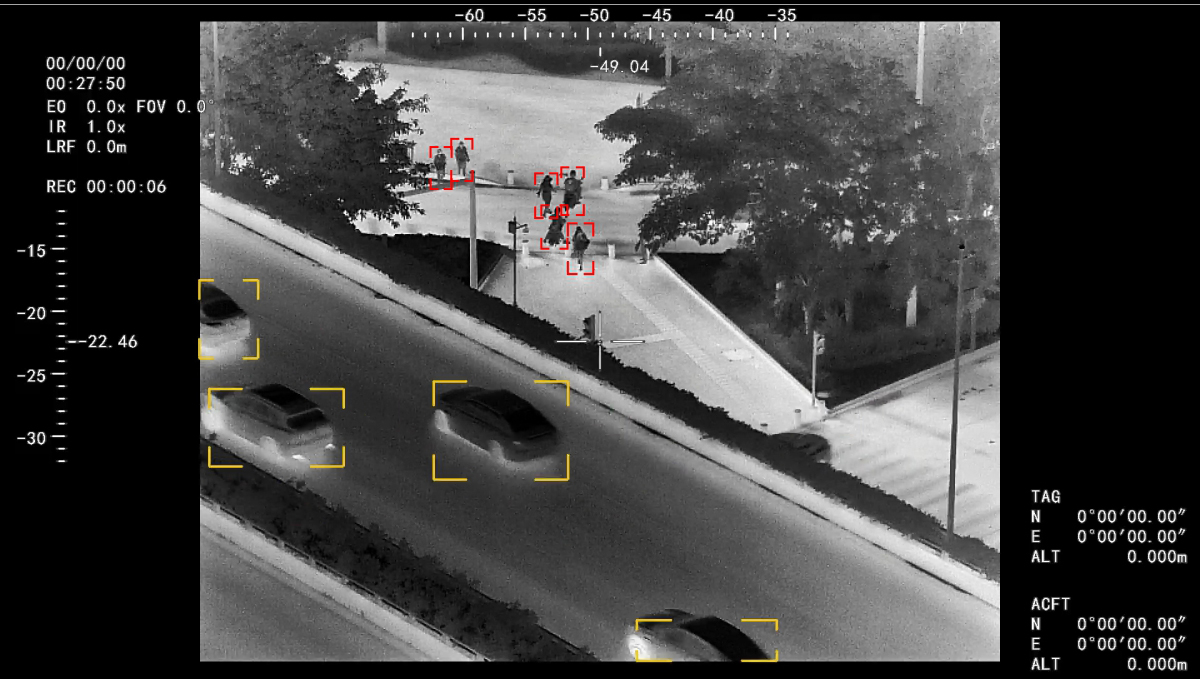

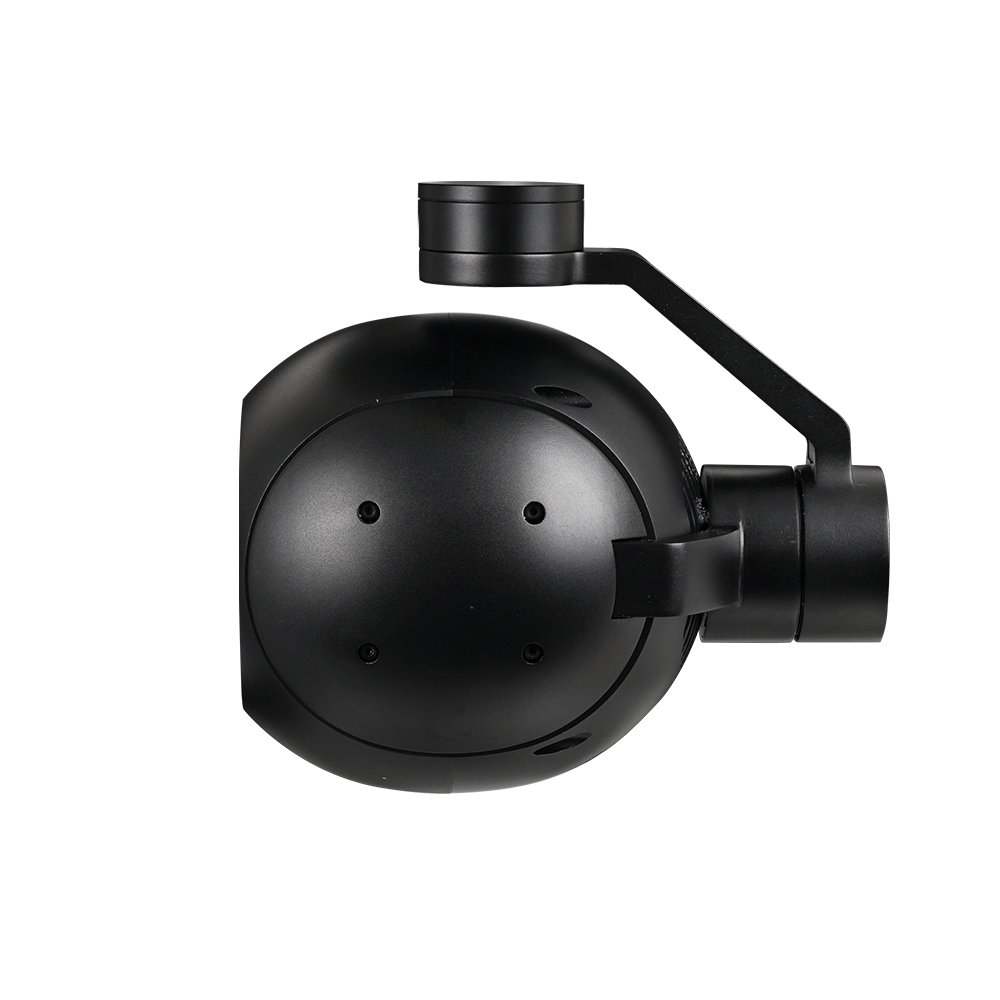

AT50 是一款高精度三轴增稳吊舱，配有 50 毫米非制冷氧化钒镜头 640x512 分辨率，12um 像元尺寸的红外热成像机芯。吊舱支持热像多色板切换，拍照录像，目标跟踪功能，热像电子变倍，AI 检测车辆及人员。吊舱输出画面上有 OSD 可显示航向俯仰角度、电子放大倍数、拍照录像状态、跟踪框，也可以隐藏。其可以实现水平、横滚和俯仰三个方向增稳，采用减震与云台一体化设计，可大幅度减少机械震动，广泛用于公安、电力、消防、变焦航拍等行业应用中。
参数
类型
：
热成像
型号
：
AT50
产品详情产品参数
| 整体参数 | |
| 产品重量 | 717g |

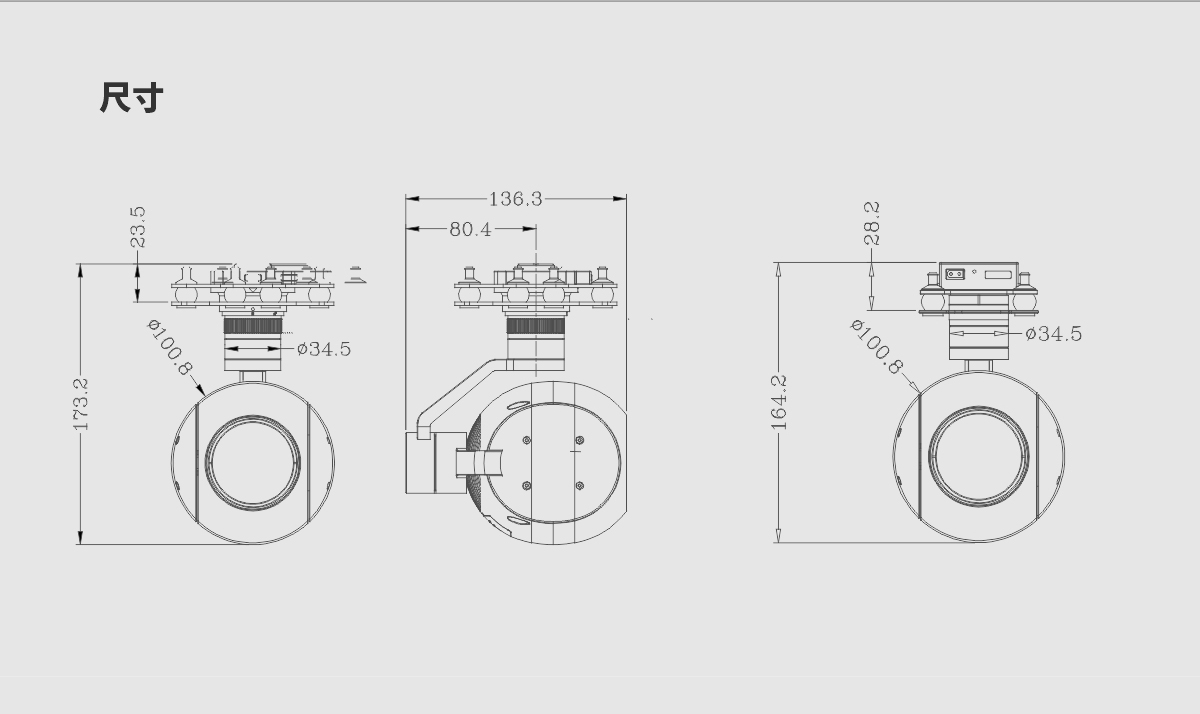

| 产品尺寸 | 136.3*100.8*163.6mm |
| 输入电压 | 14.8V~25.2V |
| 动态电流 | 350mA~1000mA @ 16V |
| 功率 | 平均功率5.6W, 峰值功率16W |
| 工作环境温度 | -20℃ ~ +50℃ |
| 防护等级 | IP4X |
| 视频输出 | Micro HDMI(1080P 60fps) / IP (RTSP/UDP 720p/1080p 30fps H264/H265) |

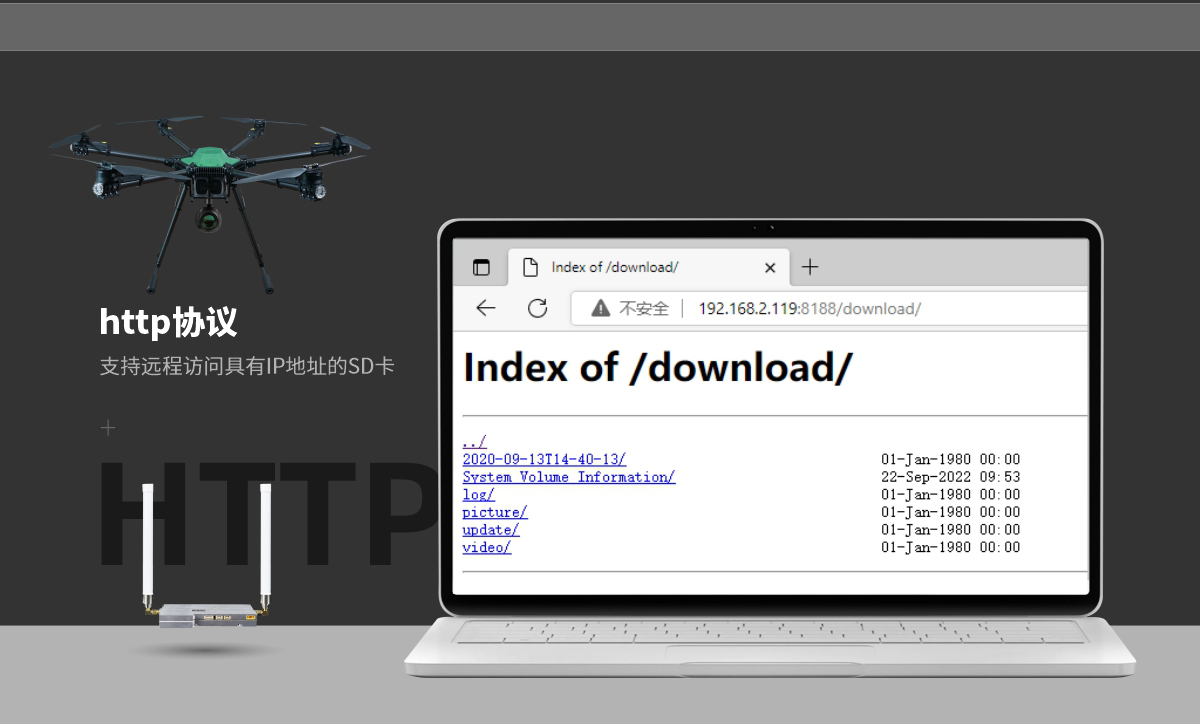

| 存储 | TF卡 (存储容量256G以内,读写速度 class 10以上,将TF卡格式化为FAT32) |
| TF卡中的图片存储格式 | JPG(1920*1080) |
| TF卡中的视频存储格式 | MP4(1080P@30fps) |

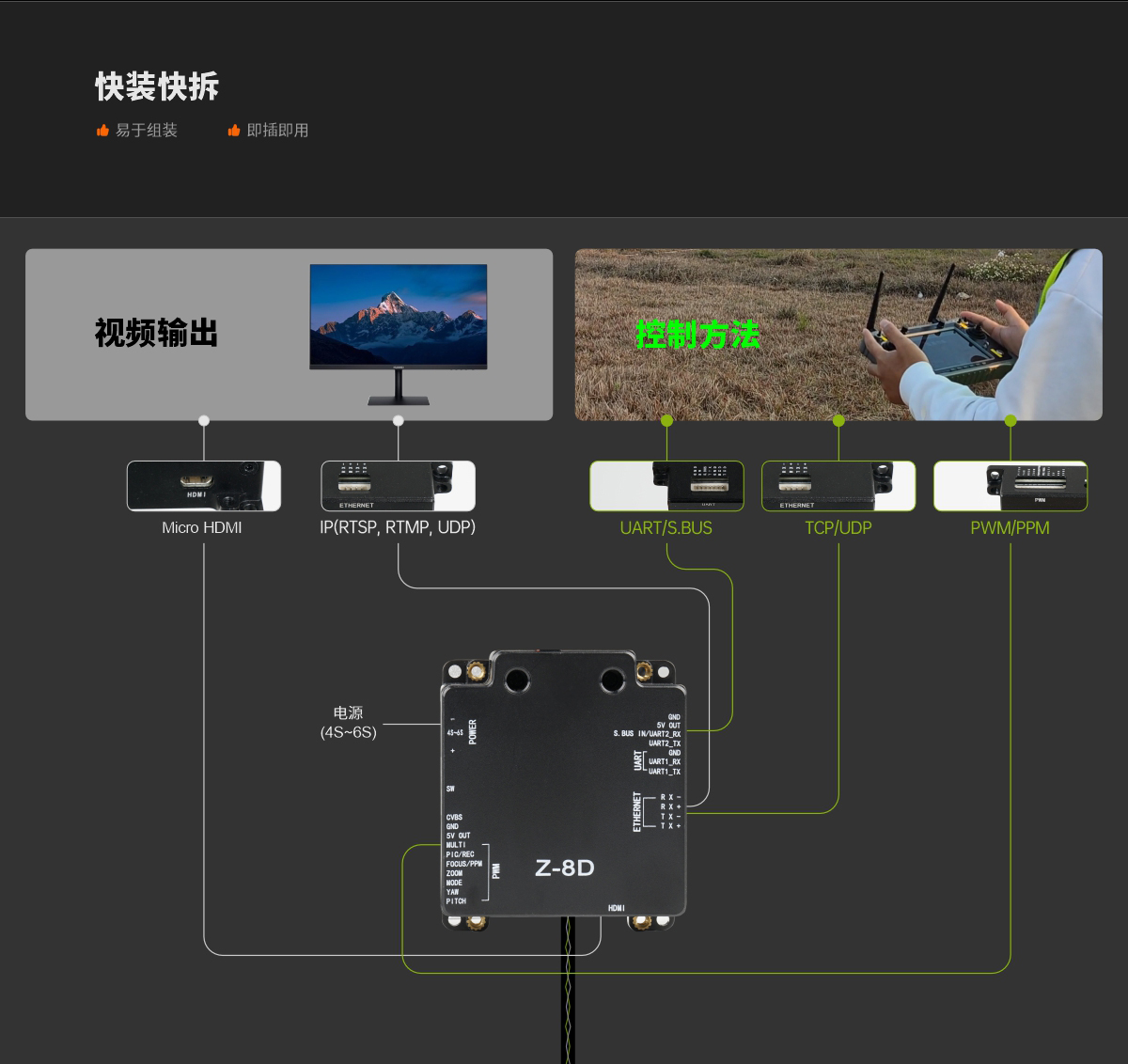

| 控制方式 | PWM / S.BUS / UART (TTL) / TCP / UDP |
| 云台参数 | |
| 结构设计角度范围 | 俯仰角度:-40°(上)～100°(下), 横滚角度: ±70°, 偏航角度: ±300° / ±360°*N (仅网络输出版本) |
| 软件限制角度范围 | 俯仰角度: -35°～95°, 偏航角度: ±290° / ±360°*N (仅网络输出版本) |
| 角度抖动量 | 俯仰/横滚/偏航角度：±0.02° |
| 一键回中 | √ |
| 热像仪参数 | |
| 镜头焦距 | 50mm |
| 水平视场角 | 8.8° |
| 垂直视场角 | 7.0° |
| 对角视场角 | 11.2° |

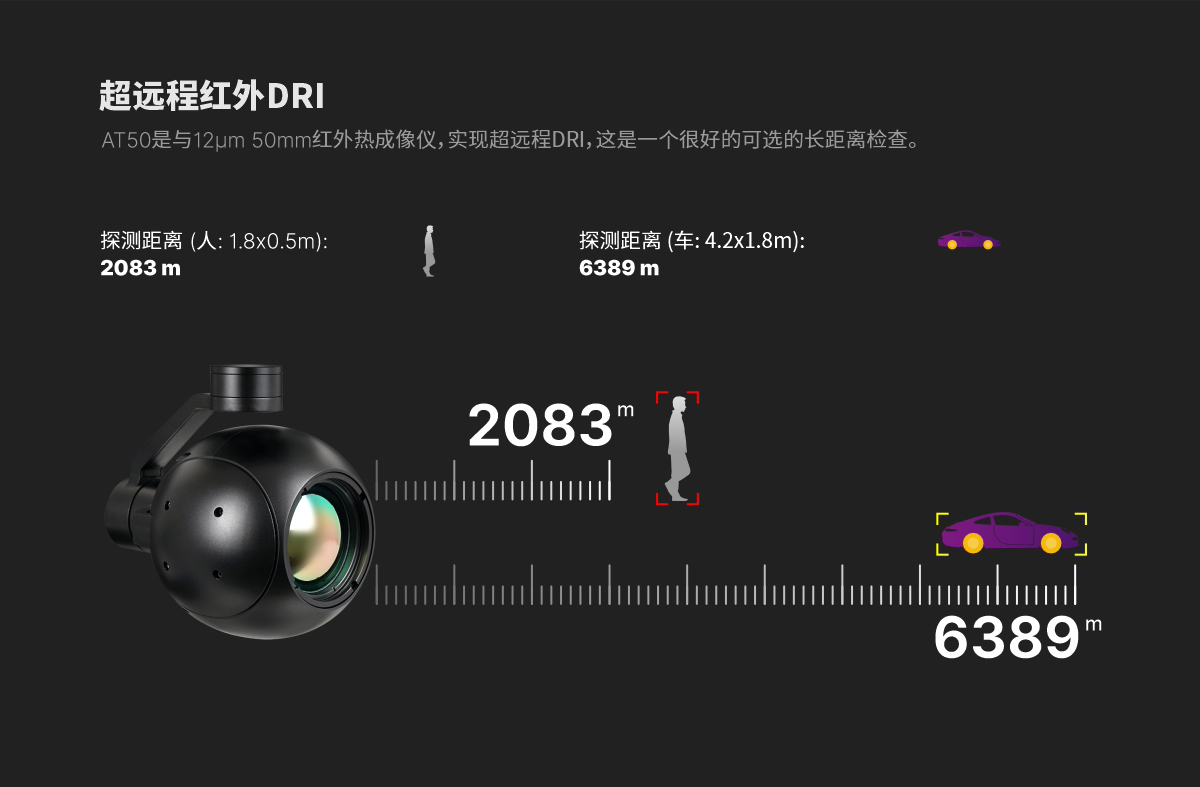

| 探测距离 (人: 1.8x0.5m) | 2083米 |
| 识别距离 (人: 1.8x0.5m) | 521米 |
| 验证距离 (人: 1.8x0.5m) | 260米 |
| 探测距离 (车: 4.2x1.8m) | 6389米 |
| 识别距离 (车: 4.2x1.8m) | 1597米 |
| 验证距离 (车: 4.2x1.8m) | 799米 |
| 工作制式 | 非制冷长波 (8μm~14μm) |
| 探测器像素 | 640*512 |
| 像元大小 | 12μm |
| 调焦方式 | 无热化免调焦 |
| NETD（热灵敏度/噪声等效温差） | ≤50mK@F1.0 @25℃ |

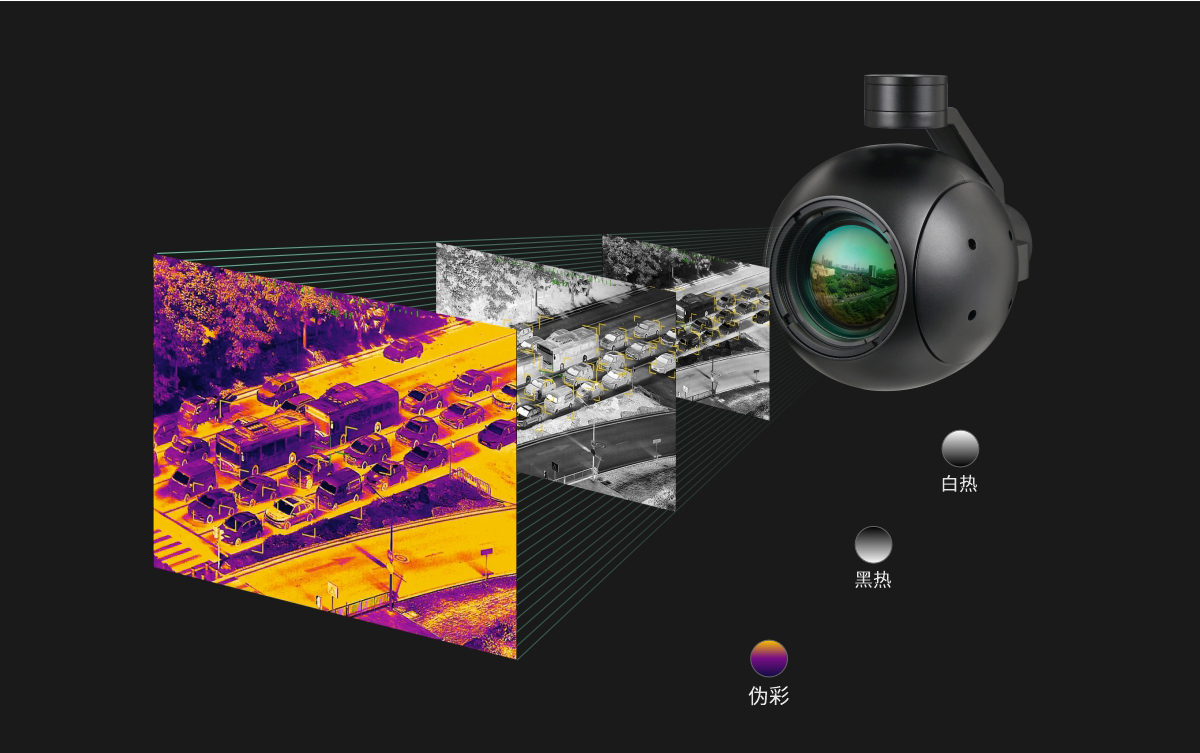

| 色板 | 白热，黑热，铁红 |
| 电子变倍 | 1x ~ 8x |
| 跟踪性能参数 | |
| 偏差像素更新速率 | 30Hz |
| 偏差像素输出延迟 | <30ms |
| 最小目标对比度 | 5% |
| 最小信噪比 | 4 |
| 最小目标尺寸 | 16*16 像素 |
| 最大目标尺寸 | 256*256 像素 |
| 跟踪速度 | ±48 像素/帧 |
| 目标记忆时间 | 100场 |
| 识别性能 | |
| 类型 | 人、车 |
| 同时能检测的数量 | ≥ 10 个目标 |
| 对比度 | ≥ 5% |
| 最小目标尺寸 | 5×5 像素 |
| 车辆检测概率 | ≥85% |
| 虚警率 | ≤10% |
